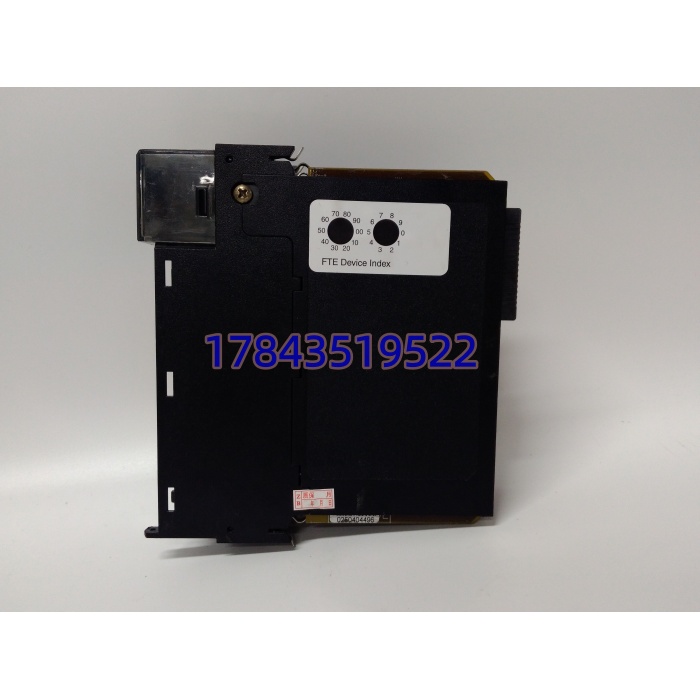

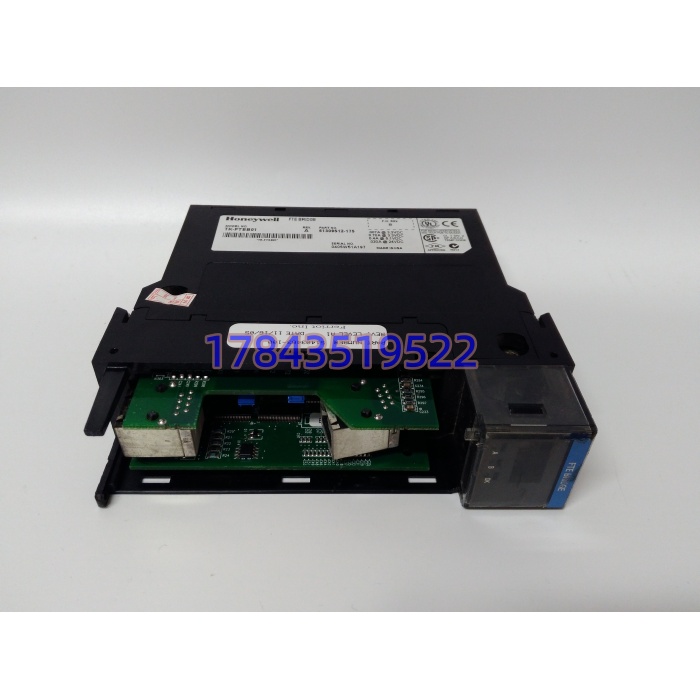

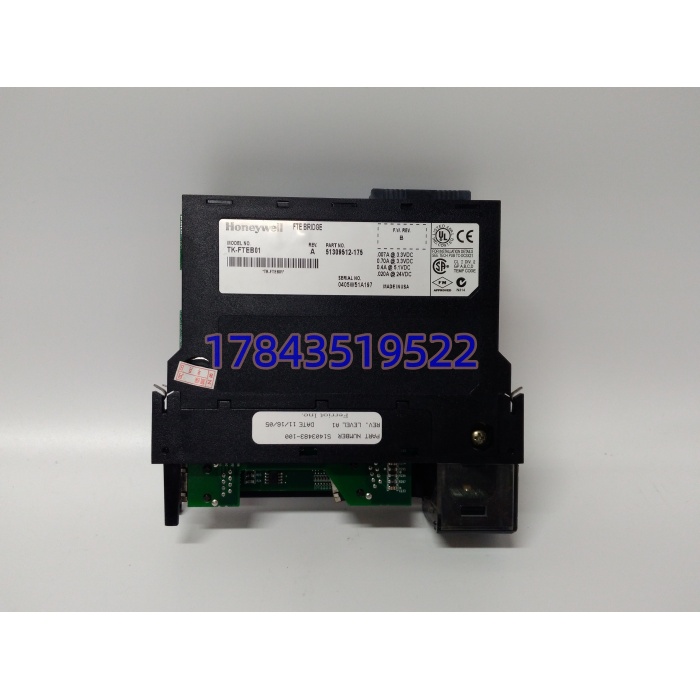

产品详情
· 型号：TK-FTEB01 51309512-175
· 品牌：Honeywell
· 系列：Experion PKS C300 控制系统（FTE Bridge）
规格参数
| 参数项 | 规格值（以原厂手册为准） |
|---|---|
| 产品定位 | C300 控制器 FTE 冗余以太网桥模块 |
| 冗余架构 | FTE（Fault Tolerant Ethernet）双网冗余，Active/Standby 自动切换 |
| 以太网接口 | 2× 10/100 Mbps RJ45（TP1/TP2），支持 Auto-MDIX |
| 上行连接 | 经 C300 防火墙端口连 FTE 交换机（ACE/EDS 系列） |
| 下行连接 | 现场 I/O 站（Series C IOTA）、第三方 Modbus TCP 设备 |
| 协议支持 | FTE 专有封装、Modbus TCP、SNMP、ARP、ICMP |
| 故障切换时间 | <1 s（主链路断开，备链路接管） |
| 供电 | 24 V DC 冗余（背板或外部端子），典型 6 W |
| 隔离耐压 | 网络端口↔逻辑 1500 Vrms，端口间 500 Vrms |
| 安装形式 | C300 机架专用槽位（紧邻 C300 控制器右侧） |
| 前面板指示 | PWR / ACT / LINK / FTE 状态 LED |
| MTBF | >15 万小时（Telcordia SR-332） |
| 工作温度 | 0–60 °C |
| 存储温度 | -40–85 °C |
| 湿度 | 5–95 % RH 非冷凝 |
| 防护等级 | IP20 柜内 |
| 认证 | CE / UL / FM / ATEX（依批次核对） |
| 部件号说明 | 51309512-175 = TK-FTEB01 Rev B 或更高，175 为制造代码 |
产品介绍
TK-FTEB01 是 Honeywell Experion PKS 里 C300 控制器的”对外窗口”。 本身跑控制逻辑，但跟外界说话全靠这块桥——FTE 是 Honeywell 的私有冗余以太网协议，靠两条物理链路做”双活”，一条断了另一条无缝接管，切换时间不到一秒。TK-FTEB01 干的就是把 内部的 FTE 帧翻译成标准以太网包往外送，同时把来自 FTE 交换机的帧拆包还给 。
跟普通工业交换机比，TK-FTEB01 不是二层转发设备，它跟 之间有专用的防火墙接口（ 右侧那个多针连接器），不经过背板以太网交换。这意味着它不能单独当交换机用，离开 机架就是块砖。跟 CI854（ABB）、T8151B（ICS Triplex）比，它的差异化在于 FTE 协议栈在硬件层面实现了链路状态快速检测和路径切换，不依赖生成树或 PRP/HSR，适合 DCS 控制网这种”丢一个包就可能误动”的场景。
应用场景与行业案例
我凌晨三点被叫去炼油厂 PKS 柜，最常见不是 逻辑错，是 TK-FTEB01 的 LINK 灯灭了一盏，FTE 状态灯从绿变琥珀。这种故障的特点是：控制没停（ 还在跑），但操作员站上半个装置变灰，趋势断了，报警上不来。如果另一条链路也跟着抖，那就不是”看不见”的问题了，是直接通讯全断、 切本地控制。
- 炼化装置 上行网关： → TK- → FTE 交换机 → ACE 冗余服务器 → Experion 操作站，非它不可是因为 PKS 的 FTE 协议不开源，第三方交换机只能做物理承载不能参与 FTE 状态机。
- 乙烯裂解炉安全联锁： 管 SIS 逻辑，TK- 负责把 SOE 和诊断信息上送，FTE 双链路确保即便机柜间光纤断了，报警还能走备用路径。
- 海上平台 PKS 扩展： 放在井口平台，TK- 经海底光缆上连中心平台 ACE，宽温版扛得住 0–60 °C 机柜，冗余链路穿越 20 km 光纤。
- 电厂辅机 DCS： 控制给水泵组，TK- 走 Modbus TCP 抄变频器参数，同时 FTE 上行进 PlantScape/Experion。
- 制药洁净空调： 做温湿度串级，TK- 把 GMP 审计追踪数据上送，网络抖动不影响 PID 扫描。
真实案例：前年东北某炼油厂，夜班重整装置操作站大面积变灰，但现场阀门没乱动。维护查 机架，发现 Slot 2 的 TK- TP2 口 LINK 灯灭，FTE 灯琥珀闪烁。拔下网线看水晶头，8 根里有 2 根铜片发黑——机柜间光纤收发器那边接地环流，通过屏蔽层把 RJ45 口内部变压器打穿了。库房翻同号 51309512-175 备件，先确认 还在运行（FTE 主链路 TP1 还活着），扳锁定杆等 ACT 灯灭，拔旧插新，插上网线后 TP1/TP2 双绿，FTE 灯回绿，操作站 3 分钟内全部恢复。值班长说：”这卡不贵，但没了它 就成了瞎子聋子，操作员看不见摸不着，比跳机还让人慌。”
