描述
产品详情

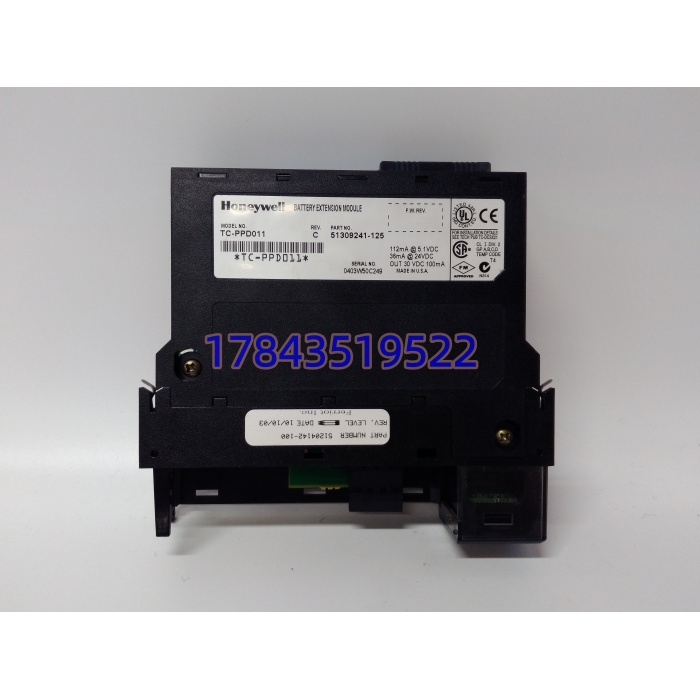

· 型号：TC-PPD011
· 品牌：Honeywell
· 系列：Experion PKS C200 / Series-A
规格参数
| 项目 | 参数（以 Honeywell TC-PPD011 手册及 C200 机架规范为准，需核对硬件尾标） |
|---|---|
| 适用控制器 | C200（CEE 控制执行环境），插 Series-A 机架左侧专用槽（非普通 I/O 槽） |
| 外部供电 | 24 V DC（18~30 V），典型功耗 0.2 A，给模块逻辑和充电电路供电 |
| 背板输出 | 经机架背板给 C200 控制器提供 5 V/3.3 V 辅助电（与机架主电源冗余） |
| / 电池配置 | 板载锂亚硫酰氯或锂离子组（多节 3.6 V 串联），密封封装不可用户更换电芯 |
| RAM 保持 | 主电掉电时维持控制器 SRAM 内容（组态、PID、累计、SOE 前触发缓冲）；保持时长以原厂手册为准（负荷越大越短） |
| 电池诊断 | 前面板 BAT LOW LED；C200 通过 NVM/RAM 诊断把电池寿命上报 Experion Station |
| 热插拔 | 支持在线更换（C200 控制器带电，拔旧插新，RAM 由新板电池接续，不丢数据） |
| 通讯 | 无独立通讯口，经机架背板与 交换状态字 |

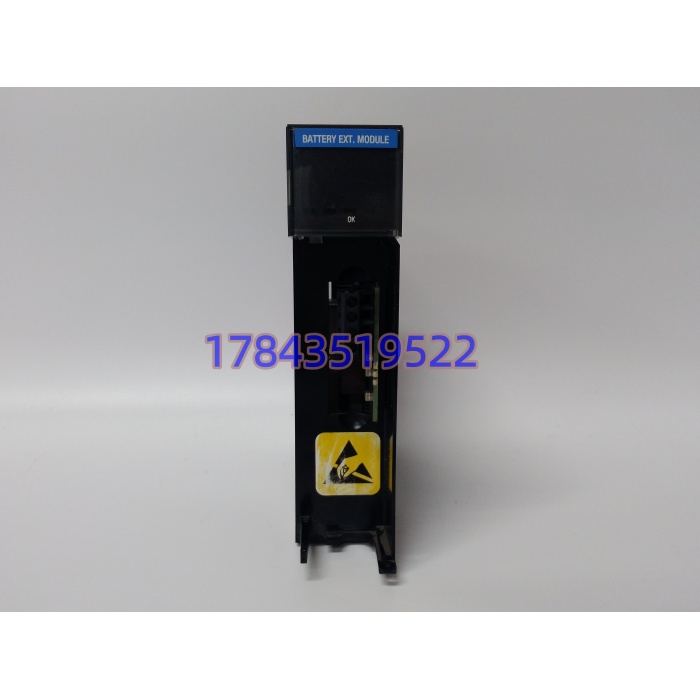

| 指示 | 前面板 PWR / BAT LOW / OK 三灯 |
| 机械/环境 | 单槽 Series-A 专用模块，尺寸近似 卡件，IP20 柜内，0~+60℃工作（存储 -40~+85℃） |
| 认证 | UL / CE / FM（以铭牌为准），适用 Class I Div 2 需配防爆机箱 |
| 状态 | 原厂随 平台进入生命周期末期，新项目推 C300/ACE 平台，存量市场为拆机/翻新/第三方换电芯维修 |
产品介绍
TC-PPD011 是 Honeywell Experion PKS 里 控制器”掉电不丢脑子”的那块电池后备模块。 本身跑控制引擎，RAM 里存着实时组态镜像、PID 输出、流量累计、顺序步号、SOE 前触发缓冲——这些东西如果主电一断就没了，再上电控制器得从 NVM 重载，累计值归零、顺序控制从头来，工艺上不可接受。TC-PPD011 干的就是在主电消失时，用板载锂电池接着给 RAM 供电，同时把”我还活着”的状态字喂给控制器。它不输出 24 V 给现场，也不做控制运算，就是 的”不间断记忆棒”。
坦白讲，这块模块存在感极低，直到它 BAT LOW 灯亮了、或者某次晃电后发现 PID 累计值丢了，才被人想起来。和 C300 平台的电池方案比， 把电池做在 TC-PPD011 里、可热插拔，是个实用设计——换电池不用停控制器。但坑也在这：拆机板最常见的问题是电池自然衰减（Li 电芯 5~7 年容量腰斩），卖家标”测试正常”往往只测了 24 V 上电灯亮，没测掉电保持时长。和第三方”兼容电池卡”比，原厂 TC-PPD011 的充电曲线和 诊断字节是对表的，第三方卡常出现”BAT LOW 永远不亮”或”亮了但 RAM 其实没掉”的诡异状态。竞品里 Yokogawa、ABB 800xA 的控制器后备电池都是不同封装，不能替。
应用场景与行业案例
我在现场遇到过最窝火的，是某炼油常减压装置晃电 3 秒恢复， 控制器没停但 PID 累计流量从 12453 t 跳回 0——查出来是 TC- 电池早两年就衰到保持时间只剩 40 秒，晃电超过 40 秒 RAM 没了。Experion Station 里 BAT LOW 半年前就亮过，没人点进去看诊断。
典型场景：
- 炼油/石化 控制站：常减压、催化、加氢装置用 做回路控制，TC- 保 PID 输出和累计值，晃电恢复后不需要操作员手动重设输出。
- 电厂辅机 DCS：除灰、输煤系统 站，顺序控制步号存 RAM，掉电保持避免输煤流程从第一步重来卡住皮带。
- 制药批次控制： 跑 S88 批次状态机，RAM 里存当前 Phase/Step，电池失效会导致批次中断、批记录不完整，GMP 审计过不了。
- 老厂 Experion PKS 延寿：原 机架不换，只续 TC- 做 last-time-buy，比迁 C300 省一个数量级。
- 水务/污水处理厂： 做曝气池 DO 控制，累计电耗存 RAM，掉电丢数会影响能耗考核。
真实案例：前年沿江某石化码头，罐区 控制站年检修做晃电演练，故意拉 24 V 主电 90 秒。恢复后发现 3# 罐液位累计值少了 87 m³，查 TC- BAT LOW 灯微亮。拆下模块量电池组端电压 3.4 V（标称 3.6×3=10.8 V，实际测得 7.2 V），电芯内阻翻倍。库房领出一块拆机 TC-，卖家说”灯全亮测过”，但我们上电进 诊断页看 Battery Remaining Time 显示 “23 min”——按 内存负荷本该 4 小时以上。把拆机板电池组拆封，发现是第三方换过电芯但没做容量匹配， 按原厂曲线估算自然失真。最后找 Honeywell 授权服务商原规格电芯更换+充放电老化，Battery Remaining Time 回到 6.5 小时。仪控工程师原话：”以后 TC- 备件不光测灯，必须进 看 Remaining Time，小于 2 小时的一律不入库。”从那以后他们每季度导一次所有 站电池诊断做趋势。
