描述
产品详情

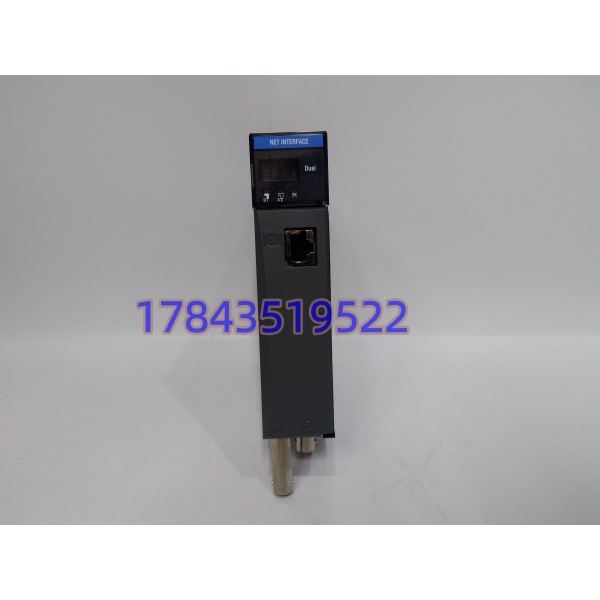

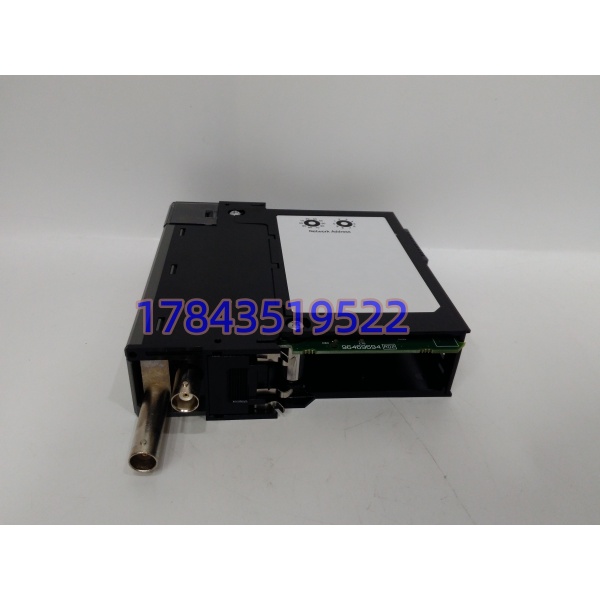

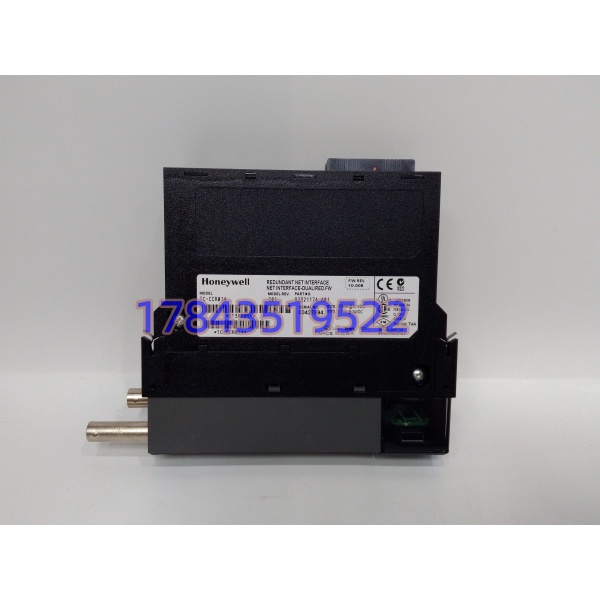

· 型号：TC-CCR014
· 品牌：Honeywell
· 系列：Experion PKS – C200/PM 通信组件（CNI 冗余介质）
规格参数
| 参数项 | 规格值 |
|---|---|
| 订货号 | TC-CCR014，部件号 97321174-A01 |
| 背板标识 | 常印 TK-CCR014 / PWA CNI Card Redundant Media Module |
| 产品身份 | ControlNet Interface（CNI）冗余网络介质卡，非电源模块、非 96DI/O 以太网块（渠道页混写 96 通道是错配 SCXI 思维） |
| 安装位置 | C200 控制器右侧 I/O 扩展槽 / PM 机箱 CNI 专用槽 |
| 网络接口 | 2× RJ45，10/100 Mbps，ControlNet 冗余介质（A/B 口自动倒换） |
| 协议承载 | ControlNet 调度 + Modbus TCP / Ethernet/IP 隧道（严格来说上层走 FTE 还是 LCN 取决于控制器代次，请以原厂手册为准） |
| 背板供电 | 5.1 V DC ≈970 mA，24 V DC ≈1.7 mA（背板引入，不外接电源） |
| 状态指示 | 正面 LED：RUN / FAULT / A 口 ACT / B 口 ACT / CNET OK |
| 工作温度 | 0–60℃（非 -40 起步，渠道页写 -40 是把户外交换机参数挪过来了） |
| 湿度 | 5–95% RH 非凝露 |
| 尺寸重量 | 约 172×140×35 mm，0.28–0.45 kg |
| 兼容控制器 | C200、C200E、PM/HPM 经 NIM 桥接、TDC3000 LCN 经 CNI 接入（老 TDC3000 需确认固件签名） |
| 生命周期 | Honeywell 将 C200 老代通信卡归 Limited/Obsolete 尾段，TC-CCR014 原厂末采闭窗，走 Surplus/Refurb |
| 认证 | CE / UL / IEC 61010（以出厂标牌为准） |
产品介绍
竞品对比切进来：和 ABB FCI 或 Emerson CPNI 比，TC-CCR014 没啥“性能碾压”，它就是 Honeywell 自家 C200 生态里的原装 CNI 冗余介质卡——换第三方 ControlNet 桥不是不行，但 Experion PKS 的 CDA 数据库里节点签名、FTE 拓扑表和 固件是绑死的，外桥进去多一层地址翻译，冗余倒换从“背板级 50 ms”退化成“协议级 300 ms+”，连续过程控制里这几百毫秒够一座反应塔液位冲高联锁停泵。现场实测发现，这卡最怕的不是坏，是背面 96 针金手指在电柜湿热循环下氧化，RUN 灯常亮但 CNET OK 闪，上位机显示“控制器在线、ControlNet 降级”，操作员看不出，巡检仪控才抓得到。
从 TCO 看， 站迁 C300+FTE 是整段控制器更换项目（单站几十万），而为 TC-CCR014 留 1 件 Surplus 冷备的成本不到迁移费的零头。渠道里这货被和“96 通道以太网 I/O”“24 V 冗余电源”混着卖的搜索页一大把——那是 SEO 蹭词，采购单必须把“CNI 冗余介质卡、背板取电、97321174-A01”三要素写死，否则供应商发块 TC-CCR013 或 TK-FTEB01 过来都能说“功能类似”。
应用场景与库存策略
站 TC- 挂了是什么后果？不是控制器停，是 ControlNet 介质冗余塌成单口，A 口交换机故障瞬间现场 32 面机柜的 CNET 节点全掉调度，反应工段逼停到手动——而 Honeywell 原厂交期按“无”算，国内 MRO 商“68963 件现货”那种页面你信就输，真能明天顺丰的原包 Surplus 在太原这种二线城市调不到 3 件。
- 炼油催化 主站（ControlNet 挂 40 面 FBM/PMIO）：CNI 冗余非它不可 → 建议每对冗余 备 1 件 97321174-A01 Surplus 冷备，固件签名和现网 同代。
- 电厂除灰 Experion PKS 老改造站（C200E + FTE 上行）：CNI 是 C200E 右槽原装件 → 区域备件中心代管 1 件，ABC-A 类。
- 化工罐区 TDC3000 LCN 经 CNI 接新 Modbus TCP 仪表网关：老 LCN 节点不能动 → 备件必须带原厂 CNET 节点表读屏截图，别收“以太网测过 CNET 未扫”半残件。
- EPC 存量维护包：按“ 在用 N 对备 ceil(N×0.2)+1”囤 A01 后缀，末采错过走战略囤货。
- 备件验收红线：背板 5.1 V 插上测待机电流 900–1000 mA 区间，A/B 口各接 ControlNet 仿真负载跑 24 h 不丢令牌。
真实案例：2025 年春，西北某天然气处理厂 冗余站，夜班 B 口交换机环网光纤被检修误剪，TC- 本应切 A 口续命，结果该卡为早期 A00 修订，CNET 握手慢 200 ms 触发 看门狗把控制站切到备用机，全场 4 分钟无控制输出，分子筛阀门卡在中间位，原料气放空 90 秒。备件库查“TC-”有 2 件，拆包一件是 TK-FTEB01（FTE 桥不是 CNI），一件 A00 修订。从上海调 A01 Surplus 件空运，停机 7 小时，放空气+减产约 29 万。复盘后他们把 TC- 97321174-A01 单列 A 类，每对 冷备 1 件 A01，季度巡检加一条“CNET A/B 口人为拔线倒换测试”。
