描述
产品详情
· 型号：TC-CCR014 97197975-A01
· 品牌：Honeywell
· 系列：Experion PKS C系列 — ControlNet Interface Module (CNI), Redundant Version
规格参数
- 产品型号：TC-CCR014
- 霍尼韦尔物料号：97197975-A01（对应新版条码，旧版可能标 97332574-A01 等，功能等价）
- 模块类型：Redundant ControlNet Interface Module（CNI），双介质冗余
- 适配系统：Honeywell Experion PKS — C200 / C300 控制器冗余机架（RCP），不支持非冗余普通I/O机架混插
- 网络协议：ControlNet（CTP — ControlNet Transport Protocol），兼容 Supervisory ControlNet 及 I/O ControlNet 架构
- 网络接口：2× BNC 同轴接头（A/B冗余介质），符合 ControlNet 规格 5Mbps，NUT（Network Update Time）可组态
- 供电方式：通过C系列控制器机架背板取电，典型 5V DC @ ≈1.0A（970mA），24V回路微量（≈1.7mA）
- 安装位置：冗余控制器机箱（RCP）指定槽位，通常为Slot 0或Slot 3（7槽机箱），需与CPM、RM模块搭配使用

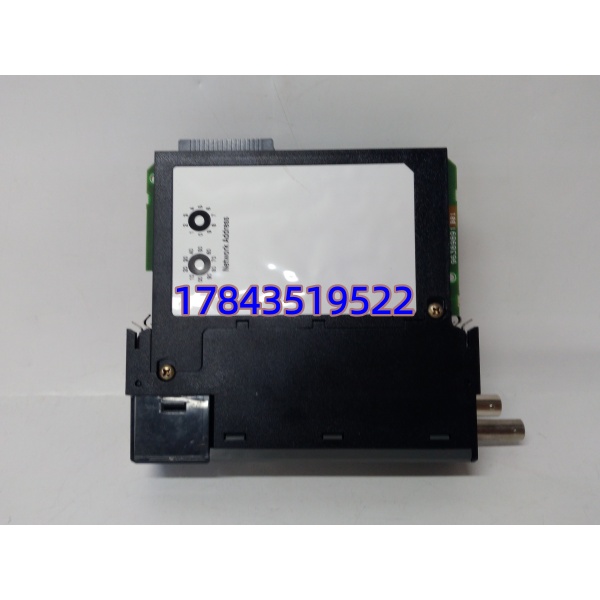

- 地址配置：ControlNet MAC ID 通过Experion工程站或现场旋钮设定，冗余对遵循奇偶配对规则（如MAC ID 1/2）

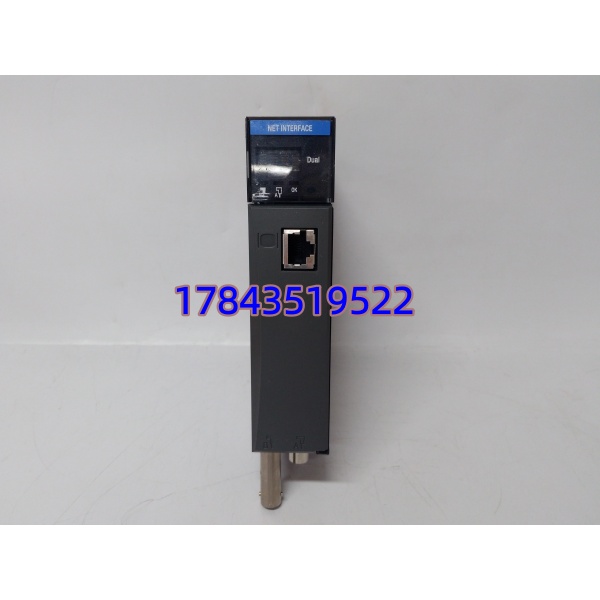

- 诊断功能：前面板 LED（Power/Link Active/Data Tx Rx/Fault per port），故障可通过Quick Builder/Station查看
- 固件兼容：出厂预装最新FW，老版本Experion PKS可能需要用NetworkTools降级匹配（需核对系统发行说明）
- 工作温度：0～+60℃（控制室标准），存储 -40～+85℃，5%～95% RH无凝露
- 物理尺寸：约 132×105×52 mm（插卡部分），重量≈0.45kg，IP20（机箱防护）
- 认证：UL / CE / cULus，符合 IEC 61010-1工业标准
产品介绍
TC-CCR014 是霍尼韦尔Experion PKS系统里C200/C300冗余控制器对外连ControlNet网络的专用接口卡（CNI），”R”代表Redundant——它带双BNC口接A/B两条ControlNet同轴缆，任一介质断裂或交换机故障自动切备路，不停通讯。非冗余版叫TC-CCN014，两者不互换。这块卡只插在冗余控制器机箱（RCP）里，必须配合冗余模块RM（TC-RM002等）成对使用，普通I/O扩展机架槽位插不了它。
坦白讲，这东西在现场最大的坑不是坏而是版本不匹配——老系统升完Experion PKS后新买的TC-CCR014固件太高可能报不兼容，得提前确认是否需要降级。市面流通基本是拆机测试件（原厂部分项目已转TC-CCR024等新代，老款稀缺），采购一定要求卖家提供与同型号RM、CPM同架上电自检通过的测试报告。
应用场景与行业案例
痛点切入
PKS系统控制站CNI卡死或单缆被施工挖断，操作站上整个装置区I/O变灰——如果是非冗余CNI直接通讯全断，装置逼停。TC-CCR014做双介质冗余，主缆故障无感切换，我见过凌晨抢修时它替我们扛住了一条断缆，争出半小时排障窗口没跳车。
典型场景
- 炼油/乙烯 — C300冗余对通过TC-CCR014接入Plant Control Net，连接服务器与远程C系列I/O（PM I/O / Series C Rail I/O），需无单点故障
- 电厂辅网/化水 — 控制器与上位SCADA走ControlNet冗余介质，防止电磁干扰区单缆劣化导致通讯闪断
- 制药批记录产线 — 需ControlNet确定性扫描（NUT固定）保证批次数据时间同步，CNI冗余保障验证期间不停机
- 造纸/浆粕 — 多段打浆机C200控制器经CNI上联Experion服务器，现场同轴总线长需双介质冗余抗干扰
真实案例
南方某炼化常减压装置，Experion PKS C300冗余对配一对TC-。大修期间外包队伍在槽盒旁割废管件，无意砸断ControlNet A缆——B缆自动接管，操作站只弹出一条”Media A Fault”报警，过程控制未中断，PV值平稳。事后老师傅说：早几年用单CNI那套，这一下至少停半小时引压再升温。现在这套TC-备件锁在备件柜里，要求每两年做一次冷备上电自检。
