产品详情
· 型号：SPS5785（霍尼韦尔TDC 3000专用冗余电源模块，部件号51198651-100 = AC输入版，–101是DC输入版24/48 VDC）
· 品牌：HONEYWELL（霍尼韦尔自动化与控制解决方案，原TDC 3000团队）
· 系列：TDC 3000 DCS，NIM机架（网络接口模块柜）/APM机架（先进过程管理器柜），左侧双电源槽专用SPS5785模块
规格参数
· 产品全称：Honeywell TDC 3000 SPS5785 冗余开关电源模块，部件号51198651-100（AC input 85–264 VAC，半高）
· 模块定位：插在TDC 3000 NIM机架或APM机架左侧双专用电源槽（下主/上备，或单槽运行），不可插I/O/CPU槽；物理半高120.7 mm高×50.8 mm宽×251.5 mm深（同Bently 3500/15尺寸），重≈1.2–1.4 kg，支持热插拔冗余
· 输入电压（51198651-100 AC版）：通用交流85–264 VAC rms 47–63 Hz，也可兼容高压DC 88–140 VDC（根据第三方备件商Datasheet，但标AC为主）；DC版51198651-101=24/48 VDC输入，严格来说AC版插DC源会欠压或烧前端，请以原厂手册为准
· 输出电压：主+5 VDC ±2% max 20 A（≈100 W，喂APM/NIM逻辑与内存），辅+15 VDC ±2% 3 A、–15 VDC ±2% 3 A（给模拟I/O及通信电路），总功率≈150 W满机架；严格来说老TDC 3000对+5 V纹波敏感（API 550过程控制要求<50 mVpp），现场实测发现纹波超了APM随机重启
· 冗余与切换：机架左侧双槽支持1+1主/主并联Active-Active均流冗余，热插拔无中断切换（拔任一电源APM/NIM继续跑），MTBF >100,000 h；单电源运行时拔了必DCS瘫
· 保护功能：内置过压/过流/短路/输入欠压锁定，输入—输出电气隔离>1500 VAC，可配外置熔断器；前面板Power OK绿/Fault红/Redundancy黄LED

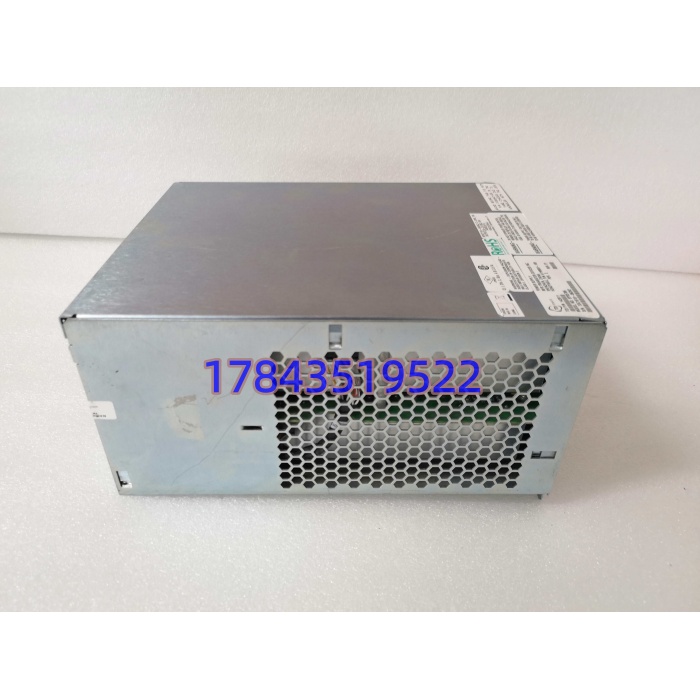

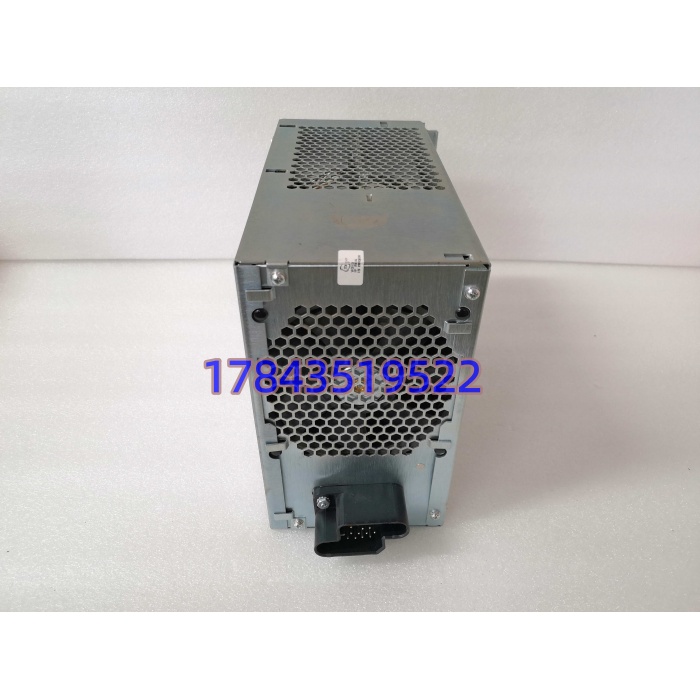

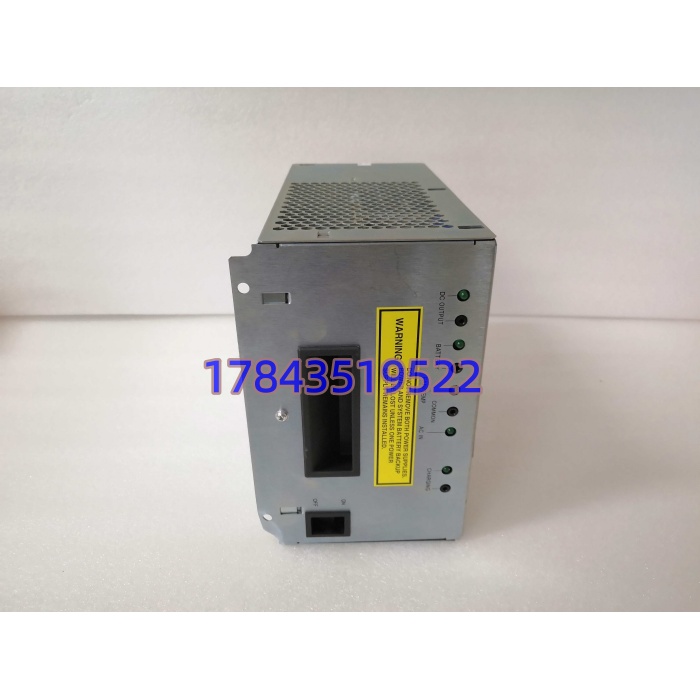

· 面板指示：Power OK绿（输出稳压OK），Fault红（过压/过流/输入欠压），Redundancy黄（冗余状态/均流活跃），就地看供电健康不用开控制台
· 供电与功耗：机架背板统一由SPS5785供，典型满APM/NIM机架≈120 W，模块自身损耗≈30 W发热较大（半高无风扇靠机架风道），建议柜内风道通畅
· 物理安装：TDC 3000 NIM/APM机架左侧专用电源槽（Slot PS1/PS2），半高占用1槽，IP20机架内，手柄+金手指背板连接器，ESD敏感（逻辑侧电容敏感）
· 环境规格：工作温度–20至+60℃（DCS柜空调控温），存储–40至+85℃，湿度5–95%无凝露，EMC IEC 61000-6-2，安规IEC 61010-1 / CE / UL / CSA，API 550 process control compliant
· 生命周期状态：原厂Obsolete/EOL（TDC 3000老代Last-time-buy约2015–2018关了，SPS5785早就停，全新原装基本绝迹），市面NSP（New Surplus拆包未用，带Honeywell USA标但无原厂质保）和拆机翻新为主，现货24–72 h二手商，原厂交期无
· 兼容系统：TDC 3000 NIM机架（网络接口/LCN节点）、APM机架（过程管理器CPU/I/O），不向下兼容TPS新电柜（TPS用不同电源SPS5710等），不插通用ATX/导轨电源（物理半高+背板私有引脚），严格来说51198651-100是AC版配AC输入端子块，拿DC版101插AC源烧前端，请以原厂手册为准
产品介绍
从历史生命周期验证切入：管过90年代投运的TDC 3000老DCS的人知道，SPS5785不是普通明纬开关电源——它是NIM/APM机架“心脏起搏器”。某个炼化项目里碰过，老常减压装置APM机架单电源跑 51198651-100，夜班Fault红闪+5 V掉到4.7 V（电解电容干涸纹波飙到200 mVpp），APM随机重启，LCN节点掉线控制切手动硬旁路两班等拆机件。它干得很专：AC 85–264 V转+5/+15/–15 V喂APM CPU/I/O背板，半高双槽1+1 Active-Active冗余热插拔，拔任一无缝接管——通用ATX插不进TDC左侧电源槽（背板金手指+机械锁+输出定义私有），API 550要求过程控制供电不中断，ABC分类进A类：原厂EOL后全新断干净，NSP和拆机件是主流，TCO最大坑是“单电源跑现场赌运气+拆机件电容干涸纹波超API 550限值”——现场实测发现老拆机件Power OK绿但+5 V纹波180 mVpp（限50 mVpp），APM偶asional reboot比彻底不供电阴险（控制微抖切手动HAZOP记风险）。
站在供应链价值看，霍尼韦尔把打EOL，Last-time-buy过了但二手扫NSP封ESD柜做战略囤货：建议按“每TDC 3000 NIM/APM机架留1件冷备Buffer stock（单电源必配1冷备，冗余双槽按机架数×1+1备即主机架备1件冷备+冗余机架各备1）”，拆机件放超3年电解电容干涸（纹波↑+5 V微降引随机重启），出库前上机架空载上电测+5 V/±15 V纹波<50 mVpp示波器+Power OK/Fault LED，别光看绿灯就入库——现场实测发现电容干涸后Power OK绿但APM跑半小时随机重启，连续装置手动两班比跳机难查。ROI是拿一件NSP封柜换十年不APM重启，远比两班手动降负荷便宜。
应用场景与库存策略
炼化常减压TDC 3000里电容干涸纹波超，APM随机重启LCN掉线控制切手动——原厂EOL后交期变“停产找第三方”，采购空窗期把非计划停机KPI炸穿，而NIM/APM左侧电源槽是半高私有背板+金手指，通用导轨电源物理插不进，缺这块=整柜DCS脑死或随机重启盲飞。
典型场景与备货建议：
· 炼化/电厂老TDC 3000（NIM机架做LCN节点/APM机架做常减压/汽机控制， 51198651-100 AC版供电）→ 非它不可（半高私有电源槽+1+1冗余+API 550纹波<50 mVpp），建议每机架现场留1件冷备（Buffer stock=1，单电源必配；冗余双槽按主机架×1+1备即主机架冷备1+冗余机架各1），ABC分类A类，贴“51198651-100 AC版 配AC输入端子块 不混DC版101”防拿错烧前端。
· 海上平台老TDC 3000 NIM（盐雾+晃电AC 85–264 V宽压需求）→ 非 AC版莫替（半高冗余+宽压），建议平台留拆机件热插拔轮换+岸基保险库封1件NSP冷备，每月上架空载上电测+5 V纹波示波器<50 mVpp+Power OK，出库前检电解电容无鼓包漏液。
· 造纸连续蒸煮老APM（单机架风险大，APM控制浆料阀）→ 建议Last-time-buy扫货时按机架数×1囤NSP封干燥柜<40℃/<60%RH贴“EOL 51198651-100 AC半高 只NIM/APM左槽”），单机架改冗余双电源+各留1冷备，每次年检上电空载测纹波+LED。
· 化工厂老TPS过渡（保TDC 3000并行2–3年升新）→ 供应商代管1件NSP热备，现场留拆机件热插拔，插前目检电容鼓包漏液（老电解第一坏点），插完必须上电空载测+5 V/±15 V电压+纹波示波器（Power OK绿≠纹波合格APM不重启），不以LED为唯一判据。
真实案例：华南某800万吨炼化老常减压，夜班APM报“APM Reboot LCN Node Lost”，维护热插拔换闲鱼“全新原装 51198651-100”，上电Power OK绿但半小时后APM又重启——拆机件电解电容干涸+5 V纹波190 mVpp（API 550限50 mVpp），引APM随机reboot控制微抖切手动两班等NSP换新电容刮漏液。原厂NSP在广州代理有1件冷备但没签代管也没现场Buffer stock（原配置单电源跑赌运气）。反思下来：TDC 3000电源是A类私有备件，每机架单电源必配1冷备+冗余双槽主机架×1+1备（主架冷备1+冗余各1），Last-time-buy多囤两件封ESD柜贴“换卡必须上电空载测+5 V纹波<50 mVpp示波器 Power OK绿≠纹波合格”，停机救火时多花四千备件费远好两班盲飞手动降负荷，热插拔冗余拔任一无缝接管但单电源拔了必DCS瘫，插前目检电容鼓包漏液+电子清洁剂喷背板金手指，插完必须上电空载测电压+纹波示波器（不是只看Power OK绿），并以原厂手册确认AC版51198651-100 vs DC版101（插错源烧前端）。
