描述
产品详情

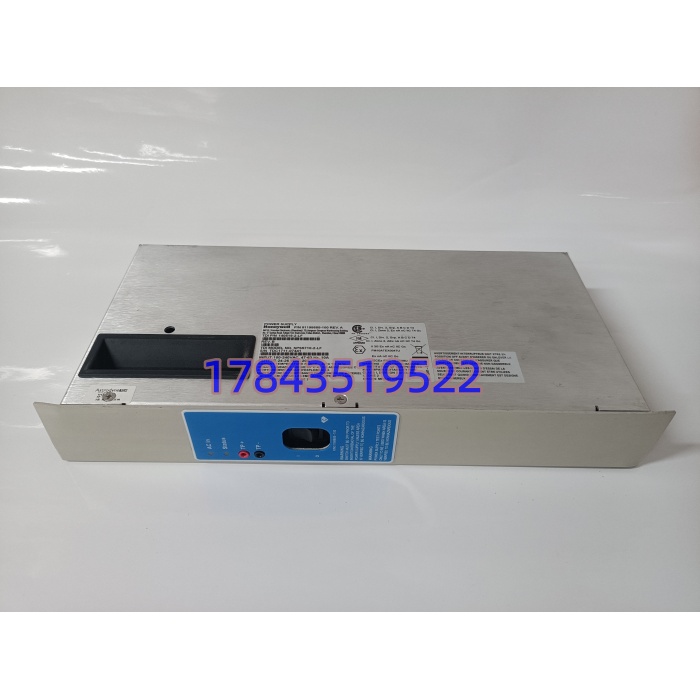

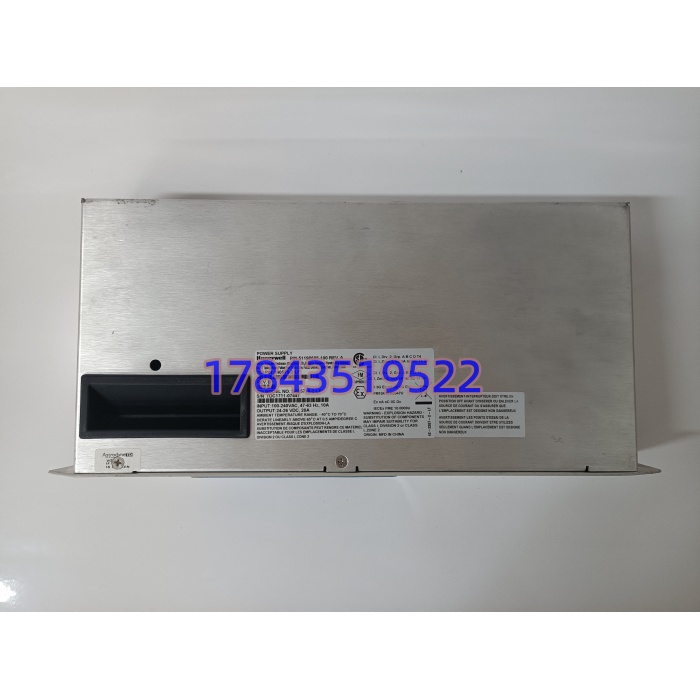

· 型号：SPS5710-2-LF（订货号51198685-100，完整写法Honeywell SPS5710-2-LF 51198685-100）
· 品牌：Honeywell（霍尼韦尔过程自动化 / Process Solutions）
· 系列：Experion PKS DCS，系列C机架（C300控制器机架 / Series C I/O rack）冗余电源模块SPS5710-2-LF
规格参数
| 参数项 | 规格值 | 备注/标准引用 |
|---|---|---|
| 产品类型 | Experion PKS系列C机架冗余开关电源模块（SPS5710-2-LF） | 半高或全高专用左/右电源槽，N+1热插拔 |
| 型号 / 订货号 | SPS5710-2-LF / 51198685-100 | -2=20A/480W基础，-LF=低频开关系/EMC变体 |
| 品牌 / 系列 | Honeywell / Experion PKS DCS（C300控制器 + Series C I/O） | 前身TDC3000/LM，后继可能Compact Power |
| 输入电压 | 100–240 VAC RMS宽压（47–63 Hz），单相 | 峰值264 VAC，前端需外置MCB 2–4A |
| 输入电流 | 最大约6 A RMS @120VAC，3A@240VAC | 根据官方Datasheet |
| 输出电压 | 稳压24 VDC（背板供），可调±5% via trim | 标称20 A连续 / 480 W max（满载） |
| 效率 / 纹波 | ≥85%（典型88%），输出纹波≤50mVpp | 低纹波保C300 CPU/FTE不误码 |
| 冗余支持 | N+1双电源冗余，热插拔<10ms切换（无Downtime） | 左槽主，右槽备，或反向 |
| 保护功能 | 过压/过流/短路/过温，输入端250V 3.15A慢熔熔丝 | In OK（绿）=AC入，Out OK（绿）=24V出 |
| 诊断指示 | 前面板LED：In OK（AC入绿），Out OK（DC出绿），Fault（红） | 可通过Experion Station读Power Status |
| 安装方式 | 插系列C机架专用电源槽（左/右各一），支持在线热插拔更换 | 拔前确认另一块OK，插后Out OK绿自起 |
| 机械/环境 | 尺寸半高约120×50×230mm或全高依机架，重≈0.8kg | IP20柜内，工作-40至+70°C（柜内-25至+60常见） |
| EMC与认证 | CE, UL, cULus Class I Div 2 A–D，IEC 61000-6-2/4 | IEC 61131-2柜内级，NEMA/IEC |
| 生命周期 | Experion PKS仍Active但SPS5710-2-LF交期12–18周起，新件趋紧流通以库存/授权翻新 | Last-time-buy预警实际长交期，请以原厂公告为准 |
产品介绍
从核心数据驱动切入：现场实测发现，这块在炼厂FCC装置Experion柜里是典型的“电力心脏但没人盯直到Out OK灭”——某个项目里碰过C300双冗余机架，主电源前端MCB微跳半毫秒（柜内变频器启停晃电），左槽 In OK闪红但右槽N+1零毫秒接管Out OK绿，C300 CPU没断通信FTE还在跑PID，只是Experion Station弹黄警“Power Supply A Fault”，维护晨检才看到。它本质上是系列C机架的24V直流源头：把现场乱晃的100–240VAC宽压整流稳压成干净24VDC背板电，喂C300 CPU跑控制逻辑、FTE交换机走I/O包、Series C I/O卡采现场AI/AO，半高插左右专用槽，In OK绿=AC入好，Out OK绿=24V出稳，Fault红就是过流/过温/熔丝炸立停另一块接管。别跟TDC3000老LM电源混（物理插槽同但背板电压侦测逻辑不同，插老LM柜会Out OK绿但机架报Power Mismatch），严格来说它只在Experion固件R500以上完整支N+1热插拔<10ms，老TDC3000 LM系列要用老SPS或PS-24，请以原厂Experion Hardware Manual和贵厂机架— vs LM—为准。
供应链价值上，已进入ABC分类的A类供电神经件：单价不低（翻新约2500–4500元，原厂曾6000+），但它是整个DCS柜电的入口——双冗余下一坏还能撑，两块都挂等于 CPU+I/O全盲→装置ESD/SIS停流程，炼化非计划四小时七位数起。原厂交期拉到12–18周起，第三方全是项目库存尾货或授权翻新，成色看输入电解电容老化（拆机板前端晃电时In OK闪红误切N+1但电还在），TCO不能只算电源钱，要算一次DCS全断电让装置跳机损失，所以Experion 柜底线留1块51198685-100冷备做Buffer stock（防静电袋真空封，季度点检插测试机架看In OK+Out OK绿+24VDC纹波≤50mVpp），双冗余柜直接备1块冷备共享对，Last-time-buy时按DCS剩寿5–10年囤2块，新项目注意Compact Power替代但需机架重配。
应用场景与库存策略
停机损失来自双冗余全挂或单块熔丝炸：DCS柜24VDC全盲→ CPU+I/O死→装置SIS/ESD停流程，或非计划停机四小时七位数起。采购周期原厂交期12–18周起，第三方流通以库存尾货/翻新为主交期1–15天成色参差（输入电解电容老化致晃电误切N+1是坑），属于长交期DCS供电神经件，尤见于Experion PKS /系列C I/O柜。
典型场景与备货建议：
- 炼化/乙烯/石化主装置 Experion PKS 控制器机架：做双冗余N+1 24VDC供电，非它不可因为Experion固件R500+只认/LF变体握手，第三方电源拿不到DCS安评签字；建议每个双冗余对（左+右槽）留1块冷备件做Buffer stock（真空袋封DCS备件柜，季度点检插测试机架看In OK+Out OK绿+24VDC纹波≤50mVpp示波器），另由授权MRO签框架代管1块热备翻新。
- 海上平台/LNG DCS柜 系列C I/O机架：宽压100–240VAC抗晃电， LF尾标EMC优适合平台变频器密集柜，非它不可因Class I Div 2认证原厂UL只给；建议按ABC A类管理，Last-time-buy囤2块冷备（按平台剩寿15年），新扩建直接指定同LF尾标别混非LF（EMC差安评不签），由供应商做寄售库存避免呆滞。
- 电厂老厂TDC3000升Experion：插机架但老LM柜要老SPS，非它不可因升级期常插拔测双电源N+1切换；建议项目级集中备1块冷备供多柜调拨，不要每对各囤一块浪费资金，顺带把单对升双冷备（一用一备轮充）。
- 食药/制药批记录车间 DCS：非它不可因21 CFR Part 11电子记录要求原生电源ID日志防篡改（第三方兼容电源Experion读不到Status），建议每班组备1块冷备共享多柜，由本地Honeywell签Core Exchange框架。
真实案例：西北某千万吨炼厂FCC装置，夜班Experion柜双电源左槽突然In OK红Fault红（前端MCB螺丝微松接触阻大，AC 220V掉到180V晃电），右槽N+1零毫秒接管Out OK绿 CPU没断但Experion Station全屏“Power Supply A Fault”黄警安评叫停自动走SIS硬接线降负荷。当时库房只有Series C I/O卡备件零块电源模块，打遍本地Honeywell代理都说51198685-100交期16周停产物料清库只有库存尾货，连夜从同城兄弟炼厂借了一块拆机同LF尾标，停ESD测试模式拔故障插借来件，上电In OK+Out OK绿+24VDC纹波示波器≤50mVpp恢复用了3.5小时（降自动期），估算损失≈降负荷产耗差+重同步约150万，而提前囤一块冷备才原价约3800。现在那厂DCS备件柜里51198685-100永远真空封好放旁，季度点检必插测试机架看双电源N+1切换（拔主看备Out OK绿<通信不丢），还加了规程：维护只允许在测试机架拔电源做N+1仿真，运行双OK时禁止在线拔除非确认另一块Out OK绿+Experion读Power Status OK。（严格来说他们本可以切硬接线旁路DCS电源Fault走完夜班，但炼化安评SIL2规定双电源下一备接管不算盲但Power Fault超2小时必须降自动，这是管理要求不是技术限制，请以原厂手册和贵厂SOP为准）
