产品详情

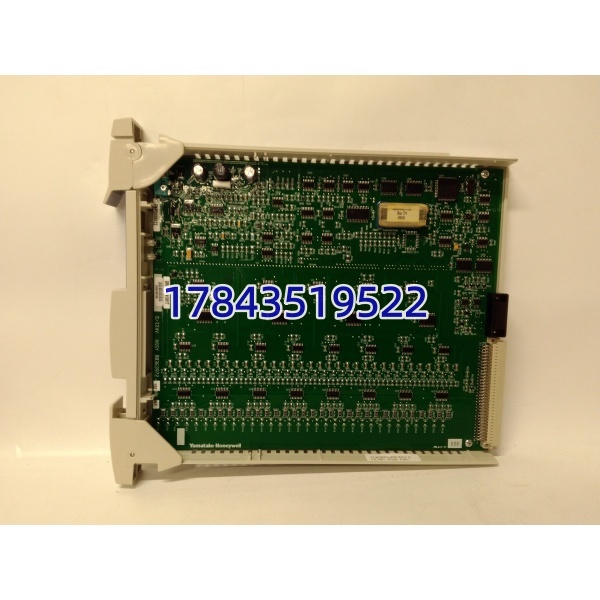

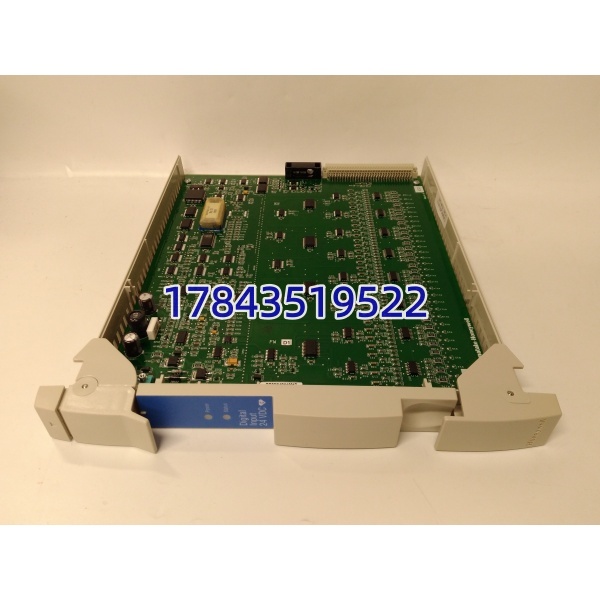

· 型号：MC-PDIY22（Part No. 80363972-150 / 80363972-100 等后缀代表涂层/版本）
· 品牌：Honeywell Process Solutions
· 系列：Experion PKS / TDC 3000 — Series C I/O Module (Digital Input 24 V DC)
规格参数
- 模块名称：MC-PDIY22 — Digital Input Module, 32 Point, 24 V DC, Series C
- 适用系统：Honeywell Experion PKS（C300 控制器 + Series C Local I/O）、TDC 3000 UCN PM-I/O（通过 IOP 接口）、PlantScape 早期版兼容
- 输入通道：32 路（通常分为 4 组 × 8 通道，每组共用 COM / 参考端）
- 额定输入电压：24 V DC（操作范围 15–30 V DC，最低 ON 阈值典型 13 V DC @ 2 mA）
- 逻辑类型：可组态 Positive True（闭合=1，Open=0）或 Negative True（闭合=0，Open=1——现场常用 Positive True Sink 接法），缺省通常 Positive True
- 输入电流：典型 2–5 mA @ 24V（每通道），总模块输入电流依激活通道数
- 输入滤波：硬件 ~5–10 ms + 软件可配 Debounce（0–255 ms）
- 通道指示：前面板每点独立 LED（ON = 输入 Active 依 True/False 逻辑组态——通常亮=逻辑1）
- 模块状态 LED：OK（绿）、FLT（红/黄）、ACTIVE
- 电气隔离：组–组、组–背板 ≥ 500 V AC（功能隔离）；组内通道共 COM 不隔离
- 背板供电：+5 V DC 来自 Series C I/O 底座背板，典型功耗 ≤ 2 W
- 现场电源：24 V DC 由外部供（模块不向外供现场电源），接各组 COM 端
- 安装底座：Series C I/O Base Assembly — 常见 TC-IAH161（高密度 32 pt base）、TC-IDA 类等——须核对您现用底座 Part No.（IAH161 vs IDDxxx 等不同）
- 工作温度：0 ℃ ～ +60 ℃（储存 -40 ～ +85 ℃）
- 湿度：5 % ～ 95 %（非冷凝）
- 防护等级：IP20（柜内安装）
- 认证：UL、cULus、CE、FM Class I Div 2（依版本）、IEC 61131-2
- 物理：Series C 标准模块尺寸（约 120 × 35 × 130 mm），带锁定柄
产品介绍
MC-PDIY22 是 Honeywell Series C 系统主力 32 点 24V DC 数字量输入卡，把现场按钮、限位开关、电机运行/故障继电器触点、压力/流量开关等开关量送进 C300 或 HPM 控制器参与顺控（启停步序、设备状态监视、联锁保护）。每点有独立 LED——柜前短接对应通道入端对 COM 看灯亮不亮就能区分线是卡问题还是线问题，这点现场极实用。
与霍尼老代 UCN DI 卡比，Series C 支持热插拔、点密度更高（32pt 单槽 vs 老 16pt），Control Builder 可直接监看模块健康。故障率低但静电打坏输入光耦偶有发生——我遇过多起”某点灯不亮短接无反应、邻点正常”确认通道坏换模块解决。底座端子氧化或 24V 供 COM 熔丝烧才是 DI 点大面积 0 的主因，先查电源再疑卡。
应用场景与行业案例
最典型痛点：常减压装置进料泵”运行反馈”消失 DCS 报警——柜前短接 MC-PDIY22 Ch.17 对 COM 看 LED 亮 → 通道 OK，追线是电机控制柜来线端子松；LED 不亮→量 COM 对 0V 无 24V → 查柜顶 DI 供电熔丝烧。先查这两样少跑冤枉路。
典型场景：
- 炼化工艺单元顺控：C300 + MC-PDIY22 采集泵/压缩机运行、停止、故障、安全阀起跳开关联锁，参与装置 ESD 降级监视或步序。
- 火电厂辅网（化水/输煤/除灰）：Series C I/O 机架 DI 卡接皮带跑偏、犁煤器限位、清水泵压力开。
- 老 TDC 3000 UCN 升级 Experion PKS：保留现场线换 Series C Base + MC-，原 UCN PM-I/O 点迁移至 C300 本地 I/O。
- 油品码头/罐区 ESD 监视：紧急关断按钮、高液位开关经 MTL 栅进 MC- 做一级关断信号采集。
真实案例：南方某 PX 装置 Experion PKS 系统（C300 + Series C I/O），保运反映芳烃分离区 #5 打回流泵”运行反馈”偶发消失致顺控步序报警。到柜前短接 MC-（80363972-150）Ch.22 入端对 COM B——LED 亮确认通道 OK；量 COM B 对 0V = 24.1V OK；顺线追到现场 MCC 柜端子发现运行辅助触点氧化接触电阻 >200Ω 时通时断（泵启时压降大使回路 <13V 阈值判 0）。重新打磨 MCC 端子并紧固，反馈稳定。同期抽检该机架两块 DI 卡——一块 Ch.29 光耦坏（短接无 LED、邻点正常），从备件柜换测过拆机 MC- 原位替换（同 TC-IAH161 底座，不拔现场线只拔模块后侧排线），Control Builder → I/O → Verify 无报警。保运说：”Honeywell 这 DI 卡就仗着点灯，一眼能看出来哪路是真没信号。”
