描述
产品详情

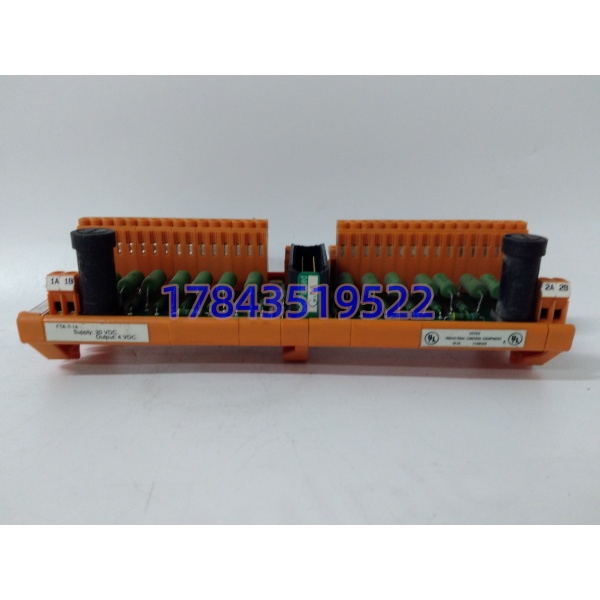

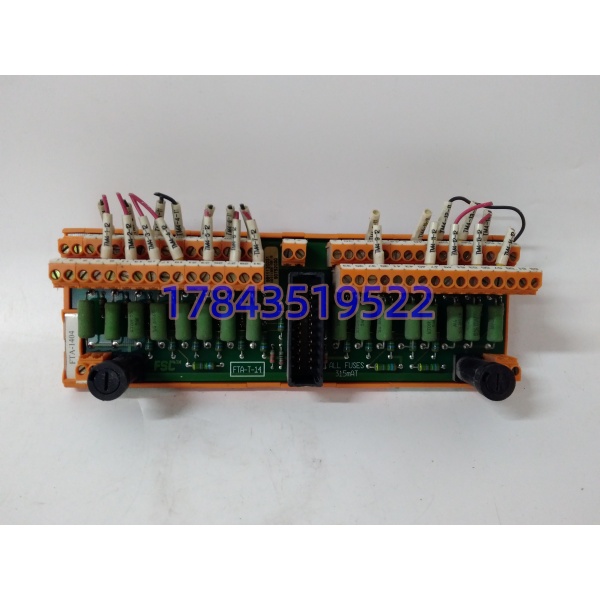

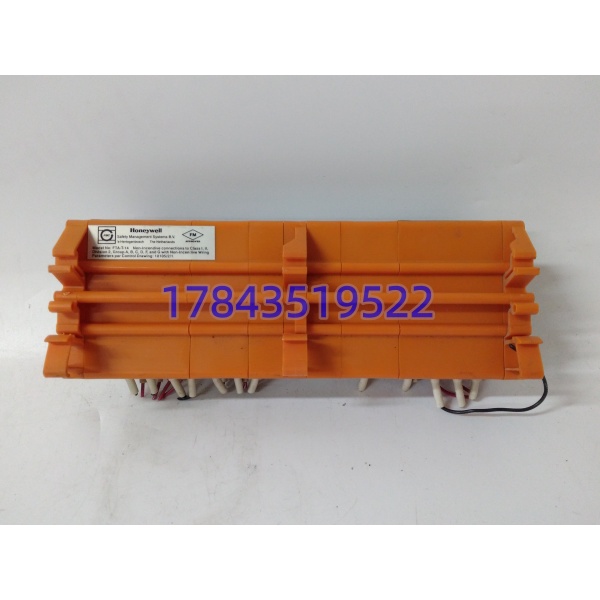

· 型号：FTA-T-14
· 品牌：Honeywell（霍尼韦尔）
· 系列：Honeywell FSC / Safety Manager 现场端子装配（FTA）
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | FSC 系统 16 通道 4-20mA 模拟输入现场接线端子板（Field Termination Assembly） |
| 部件编号 | FTA-T-14（市场有页误标 14 通道，原厂为 16 通道） |
| 配套电子卡 | Honeywell 10105/2/1 高密度故障安全 AI 模块（插 FSC 机箱） |
| 适用系统 | Honeywell FSC（Fail-Safe Control）、Safety Manager SIS |
| 通道数 | 16 点 AI，分 2 组×8 通道，各组独立 0V 公共端 |
| 输入信号 | 0-20mA / 4-20mA（经 250Ω±1% 转 0-5V/1-5V 给 AI 卡） |
| 回路供电 | 外部 24VDC 进 FTA 端配电给 2 线制变送器，带限流限压（Div2 本安概念） |
| 保护元件 | 每组 8 通道共享 315mA 熔丝；单通道短路不炸组熔丝 |
| 隔离耐压 | 通道-逻辑侧 1500VAC（1min），组间隔离，IEC 61010-1 |
| 接线端子 | 螺丝端子，适配 0.2-2.5mm² 铜线，扭矩约 0.5N·m |
| 上行接口 | 37 针 D-sub 或 FSC 专用扁平电缆座（依机箱版本） |
| 安装方式 | TS32/TS35 DIN 导轨或面板螺钉固定机柜端子排区 |
| 工作温度 | -40~+85℃（工业级标称，以原厂手册为准） |
| 危险区认证 | Class I Division 2 本安配电概念配电，SIL3 能力（IEC 61508） |
| 尺寸/重量 | 约 200×70×60mm / 0.25kg 级 |
| 易混型号 | FTA-T-13（DI 用）、FTA-T-15（AI 带 DC/DC 冗余电源型）、FTA-T-16（DO 三端双向） |
产品介绍
是霍尼韦尔 FSC 安全系统里”现场和 AI 卡之间那块铁板”——现场变送器 4-20mA 进来，板载每通道 250Ω 精密电阻把电流转成 1-5V，同时 FTA 内部给 2 线制表供 24VDC（带限流，单通道短路最多烧自己组 315mA 熔丝），经 37 针缆把电压信号送进机笼箱里 10105/2/1 高密度高密度 AI 卡做 TMR/A 表决和 A/D。它干的事很土：信号适配+配电+熔断隔离+机械转接，不含逻辑、不存组态、不报 SIL 诊断（诊断在 AI 卡和 FSC CPU 里）。
和 FTA-T-15 的区别：T-14 外部供 24VDC 给变送器，T-15 板载 DC/DC 把外部电源转成隔离 24V 给变送器且支持冗余电源；和 FTA-T-13（DI 端子）、FTA-T-16（DO 三端双向）完全不通用。和 Tricon 的 DO3201/3503E 配 FTA 不是一套机械界面，FSC 的 37 针脚位定义独家。坦白讲，买它的人 100% 是老 FSC/Safety Manager 柜（电厂 BMS、石化 ESD 早期项目）端子板积尘腐蚀、熔丝座裂解开裂、250Ω 电阻温漂超差，备件单按 Honeywell 原厂号补一块，不是新项目——新项目霍尼韦尔推 Experion PKS 的 C 系列 FTA 架构了。
应用场景与行业案例
我在电厂遇过最典型的：FSC 柜汽包水位三取中，其中一路 4-20mA 从 12mA 慢慢漂到 15.8mA 不报警。查 AI 卡没问题，顺缆摸到 ——第 6 通道 250Ω 电阻焊端氧化，实际阻值变成 263Ω，1mA 误差被 AI 卡当成真实水位涨。换 （库存拆机，2013 年 Honeywell 标，电阻无重焊痕），端子重做冷压，三路中值回齐。
典型场景：
- 火电 BMS：炉膛压力、汽包水位、给粉转速 4-20mA 进 FSC， 配电给 2 线压力变送器，单通道短路不拖组。
- 炼化 ESD（早期 FSC 项目）：罐区液位、塔压、流量三取二，SIL3 回路里 FTA 分组熔丝是现场侧第一道硬件物理隔离。
- 海上平台火气：气体探测器 4-20mA 经 进 Safety Manager，Class I Div2 配电概念适配本安栅下游。
- 核电辅机：余热排出泵密封水流量，FTA 通道隔离扛电机启动感应电。
- MRO 备货：FSC 停产多年，原厂续供走 Honeywell 特种渠道交期 16 周起，现场等不起走拆机。
真实案例：前年陕北某煤制气化工装置，夜班 FSC 系统刷”AI Group B Channel 3 open wire detected”。维护先疑变送器断线，爬塔检查接线完好。回机柜间量 第 3 通道端子——24V 配电端到变送器正线通，但 250Ω 电阻靠 AI 缆侧一端虚焊，信号开路。备件间有块 2015 年 Honeywell 原厂 （DIN 卡扣无裂、熔丝座未动作），关机换板、37 针缆重插、端子扭矩 0.5N·m 紧固，3:50 通道恢复，三取二表决回归。仪表主任原话：”FSC 备件单里 FTA 和 10105 卡要分开列，FTA 的 250Ω 和熔丝比 AI 卡先老。”这就是安全端子板的现场账。
