描述
产品详情

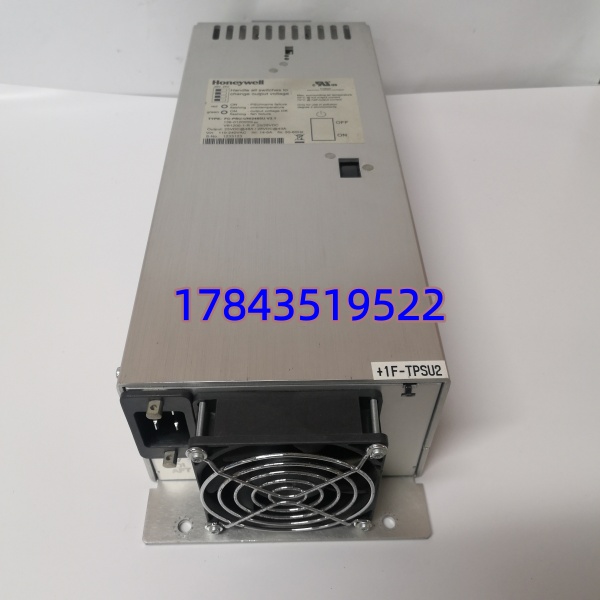

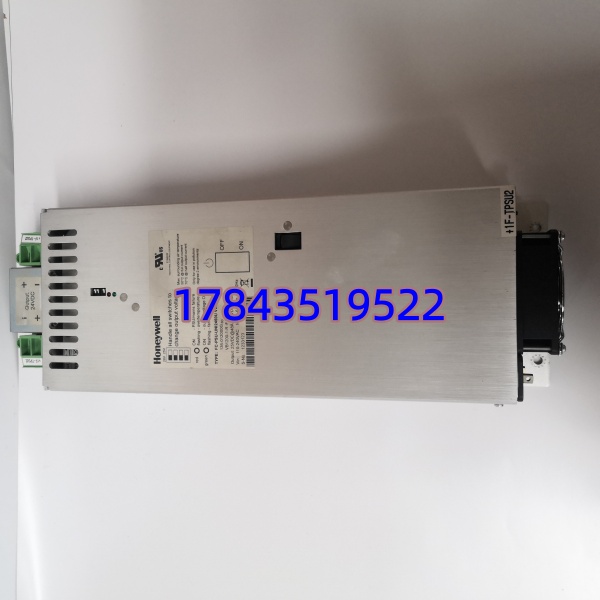

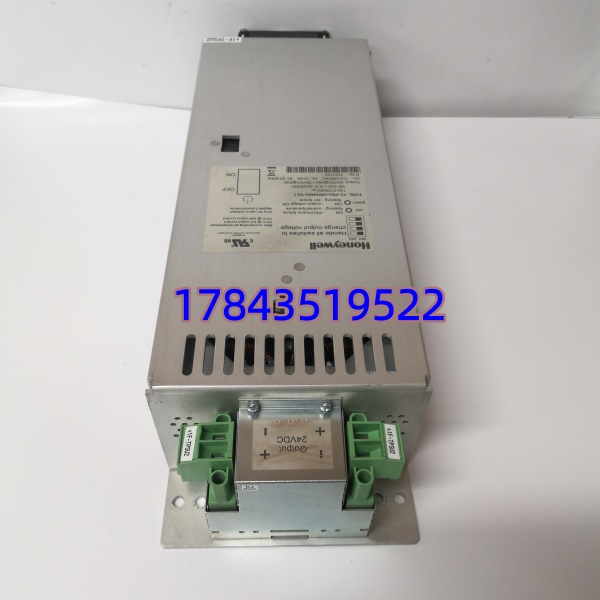

· 型号：FC‑PSU‑UNI2450U V2.1
· 品牌：Honeywell Process Solutions — Safety Manager Series
· 系列：Safety Manager UniBus System Power Supply (UNI2450U)
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | FC‑PSU‑UNI2450U V2.1 |
| 适用系统 | Honeywell Safety Manager SM (R500/R700 机架)，UniBus 架构 |
| 功能 | 系统主电源／冗余电源模块，为 CPU/I/O/Com 模块供电 |
| 输入电压 | 100‑240 VAC (47‑63 Hz) 或 88‑150 VDC（依具体端子定义） |
| 输入电流 | 典型 < 2.0 A @ 115 VAC（满载） |
| 输出电压 | 24 VDC ±1% |
| 额定输出电流 | 5.0 A @ 24 VDC（120 W） |
| 冗余能力 | 支持 2 台 N+1 并联冗余，带 ORing 二极管隔离 |
| 背板接口 | UniBus 电源插槽，带模块 ID 与状态上报 |
| 状态指示 | 前面板 LED：PWR(绿)、FAULT(红)、DIAG(黄/绿闪烁) |
| 工作温度 | 0℃ ～ +60℃（运行），‑25℃ ～ +70℃（存储） |
| 相对湿度 | 5％～95％ RH（非冷凝） |
| 防护/认证 | CE / UL / cUL / FM / ATEX(部分区域)，符合 IEC 61131‑2 / IEC 61508 相关要求 |
| 热插拔 | 支持在线插拔更换（Redundant 模式下另一台承担负载） |
| 固件版本 | V2.1 — 相比 V1.x 增强自诊断与温度监控，背板兼容早期 V1.x 机架 |
| MTBF | > 100,000 h（Telcordia SR‑332 典型值，据 Honeywell 产品概况） |
产品介绍
Safety Manager 柜子最怕电源隐性故障拖垮整个安全回路——FC‑PSU‑UNI2450U 就是专为 SM 机架设计的那道”能量关”。它不像通用开关电源随便买个 24V 就能顶替，必须通过 UniBus 背板向 CPU 上报自身健康状态，系统才能做电源故障预警。在某个炼化项目扩容时碰到过用第三方 24V 电源直供 SM 机架 DI 侧导致状态字报”Power Module Missing”，换成这块原装 UNI2450U V2.1 后诊断清掉，冗余切换测试一次通过。
商务层面提醒一句：V2.1 与早期 V1.x 物理尺寸和引脚完全一致，可原位替换，但不能用于老 FSC（Fail‑Safe Controller）系统或 Experion PKS C300 机架——买错等于废铁。我们出货每块做上电空载/带载电压检测及 LED 状态核对，附测试记录方便您做 QA 归档。交期常态 1–5 工作日（视库存批次 V1.x/V2.1 混发须提前确认版本）。
替换与升级建议
✅ 直接替换
- FC‑PSU‑UNI2450U V1.x（V1.0 / V1.1 等）— 同封装同背板定义，V2.1 可向下兼容原位替换，固件自动被机架识别，无需改配置，推荐优先升 V2.1 以获得更好热保护与诊断。
- 8C‑PSU‑ / 51403645‑100 — Honeywell 不同目录号指向同种硬件，确认标签印有 “” 及 UniBus 标识即可互代。
⚠️ 软件兼容（需改配置／不可简单替换）
- FC‑PSU‑2420 / FSC‑PSU 系列 — 老 FSC 系统专用电源，插槽宽度与背板定义不同，物理不兼容 SM 机架，若您柜子是 FSC 老系统则必须买 FSC 专用电源而非此款。
- Honeywell C300 系列 24V 电源模块 — C300 控制器电源与 SM UniBus 电源外形接近但背板 ID 不同，混插会报硬件不匹配。
❌ 硬件不兼容
- 通用导轨式 24V 5A 开关电源（Phoenix/Mean Well 等）— 可提供 24V 但无法向 SM 背板报告状态，系统将持续报电源丢失告警，不满足 Safety Manager 规范要求。
- Siemens/ABB 同类安全系统电源 — 架构封闭互不通用。
