产品详情
· 型号：CC-TDOB11（51308373-175）
· 品牌：Honeywell
· 系列：Experion PKS C 系列 DO IOTA（配套 CC-PDOB01 模件、C300 控制器、Series C 冗余 I/O 机箱）
规格参数
| 参数项 | 数值/说明 |
|---|---|
| 组件定位 | Redundant Digital Output IOTA（32 CH，12 英寸长板） |
| 物料号 | 51308373-175（9 位），常见 Rev B/C |
| 适配模件 | CC-PDOB01（24 V DC Bussed DO，32 CH）/ CU-PDOB01；非冗余版配 CC-TDOB01（9 英寸） |
| 通道数 | 32 路（分 4 组，每组 8 CH：1-8/9-16/17-24/25-32） |
| 输出类型 | 源型 Sourcing，模件供正极，现场负载回流到 IOTA 公共负 |
| 负载电压 | 24 V DC 标称（15~30 V DC 允许），由 TB3 外部 24 V 供电或机柜母线引入 |
| 负载电流 | 每 CH 0.5 A；每 8 CH 组无短路 3 A、1 路短路 3 A、2 路短路 1.5 A；整板最大 6 A |
| 短路保护 | 模件侧每 CH 电子式自恢复，IOTA 内无熔丝（fuse-less 设计） |
| 隔离电压 | 现场侧与系统背板 1500 V AC RMS 或 ±1500 V DC |
| 通态压降 | 典型 24 V@0.5 A，断态漏电流 ≤0.5 μA |
| 切换时间 | 模件开/关 ≤10 ms；冗余切换间隙 0~10 ms（电流不跌落） |
| 端子规格 | 正面螺钉端子（部分批次弹簧），0.3~2.0 mm²，屏蔽汇流条独立接地 |
| 冗余机制 | 双 CC-PDOB01 插同 IOTA，主备镜像，10 ms 级无缝接管，通道 LED 双色（绿=通/红=故障） |
| 供电选择 | TB3 可选内部机柜 24 V 或外部现场 24 V，正负极接反会损板 |
| 工作温度 | 0~60 ℃（商用）；CC 涂层宽温版标 -40~+85 ℃ 需核对原厂手册 |
| 尺寸 | 12 英寸长 IOTA（约 305 mm），插 Series C 冗余 I/O 机箱 |
| 生命周期 | 随 C 系列 DO 模件进入受限供货，原厂新件难订，市面库存/拆机为主 |
| 易混件 | CC-TDOB01（9 寸非冗余 IOTA）、CC-TDOB11 与 CC-TDOD01（干接点）不同；物料号差一位功能全变 |

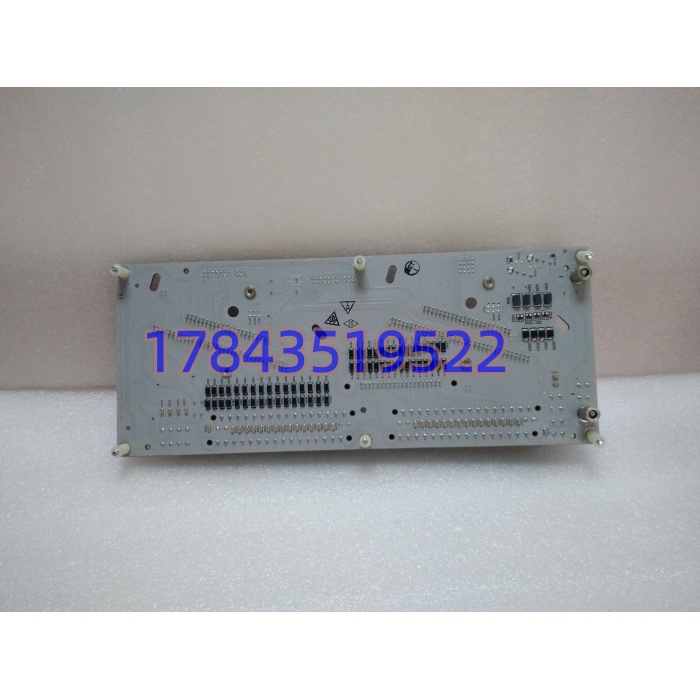

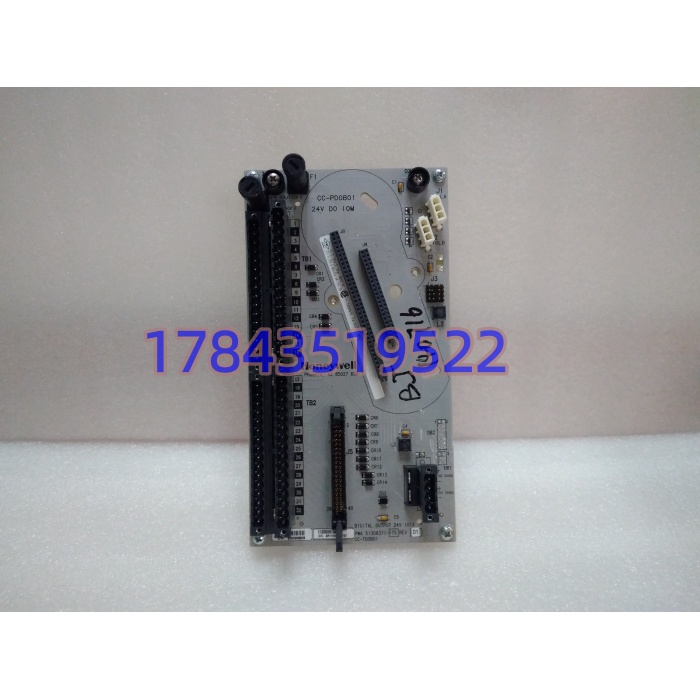

产品介绍

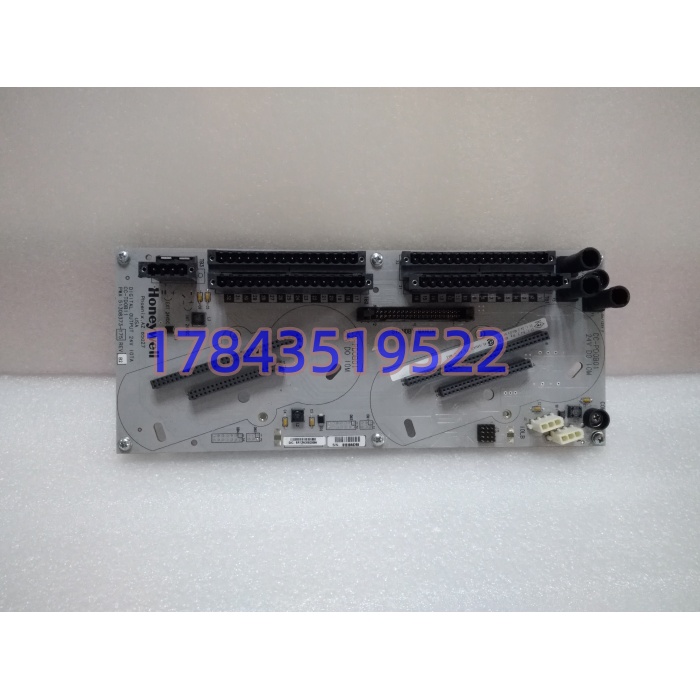

CC-TDOB11 是霍尼韦尔 C 系列里干 24 V DC 源型 DO 的冗余端子底板。后面并排插两块 CC-PDOB01，前面 32 个螺钉端子接现场电磁阀、继电器线圈、声光报警器、ETS 跳机请求干接点。模件出逻辑和驱动，IOTA 负责把 24 V 现场电源汇流分配、把通道状态 LED 引出来、把短路回馈回路接通、把冗余对的两根背板连接器对齐——它本身不认点名、不跑控制程序。
和 CC-TDOB01（9 寸非冗余）比，CC-TDOB11 长 12 寸、占双模件槽、多一套冗余汇流铜排；和 CC-TDOD01（干接点 DO）比它走 24 V 有源输出不是继电器干接点。坦白讲这 IOTA 原厂也随 C 系列整体受限，市面拆机件故障模式主要是：TB3 电源端子烧熔、32 路螺钉滑牙、冗余汇流铜排氧化导致主备切换瞬间压降、金手指磨损。它的现场价值是”模件坏了带电拔走，现场 32 根线原封不动留在 IOTA 上，插新模件 5 分钟恢复”，比老 TDC 3000 的 FTA 换线省事一个量级。
应用场景与行业案例
我在某天然气压气站碰到过：C300 冗余 DO 站 CC-TDOB11 带 32 路，其中 8 路驱动防喘振阀电磁阀。夜班报”Channel 22 Short Circuit”，现场查电磁阀线圈没短路，拆柜发现 IOTA 第 22 通道螺钉端子内导线铜丝只剩 3 根且发黑——长期 0.5 A 载流+机柜微振，接触电阻发热把端子座烤变形，模件侧电子保护误判短路闭锁该通道。非计划停机不怕模件坏，怕这种”端子慢性退化→模件误闭锁→防喘振阀拒动”的连锁，查了两天。
典型场景：
- 油气管道压气站：CC-TDOB11 + 双 CC-PDOB01 驱动防喘振电磁阀、ESD 切断阀、机组报警盘，冗余对保证单模件故障不放炮。
- 炼厂焦化装置：32 路驱动除焦水泵软启接触器线圈、气动阀电磁阀组，Bussed 24 V 由机柜冗余电源供，现场不分组的负载共用回流排。
- 电厂辅机：磨煤机润滑油泵启停、挡板电动执行器开/关指令，断态漏电流 ≤0.5 μA 不会误触发固态继电器。
- 化工批量：反应釜进料阀电磁阀组，模件 FAILOPT 设”故障保持最后状态”，IOTA 保证切换瞬间阀位不抖。
- 老线保产：EPC 原图锁定 51308373-175 Rev C，采购单只写”DO IOTA”买回来可能是 CC-TDOB01（非冗余）或 CC-TDOD01（干接点），插上去模件不认。
真实案例：
西北某炼厂 2007 年 Experion PKS，2022 年检修发现一面机柜 4 块 CC- 中有 2 块 TB3 电源端子塑料壳发黄，红外测温该处 71℃。库房领出一块标”全新 CC-“的库存，物料号对，但背面冗余汇流铜排有补焊痕，第一次插双 CC- 进去，主备切换测试时 8 路电磁阀同时掉电 40 ms（超出 10 ms 规格）。退掉，找认证商订拆机件但汇流排抛光镀锡处理的，出厂带冗余切换电流跌落测试（示波器抓 32 路同时通断，跌落 <10 ms），窗口期换完，防喘振阀试验一次通过。老师傅说：”DO IOTA 看着就是块接线板，冗余汇流排补过焊的，主备切那一瞬间就知道不行。”
