描述
产品详情
· 型号：CC-TDIL01（51308386-175）
· 品牌：Honeywell
· 系列：Experion PKS Series C I/O（DI-L IOTA 底座）
规格参数
| 参数项 | 数值 / 说明 |
|---|---|
| 适配模块 | CC-PDIL01（32 通道 24V DC 漏型 DI），不可配其他 IOM |
| 通道容量 | 32 路 DI，每路 2 个端子（输入 + 公共 0V），共 64 位接线端 |
| 端子类型 | 弹片式按压接线（Push-in / Spring clamp），非螺丝压接 |
| 适用线径 | 14–22 AWG 实心或绞合线，绞合线建议压针型冷压端子 |
| 供电跳线 | 2 位跳线帽，选择场侧 24V DC 来源：内部（机架背板送）或外部（外接 24V 电源） |
| 供电能力 | 外部 24V 经底座分配至 32 路公共 0V 排，每路限流由 PDIL01 内部控制 |
| 浪涌保护 | 每通道输入端并联 TVS（瞬态电压抑制二极管），钳位约 36–40 V，吸收雷击/感性负载反峰 |
| 隔离 | 本体无隔离，通道间共 0V；系统级隔离由 PDIL01 模块的光耦实现 |
| 物理形态 | 6 英寸单槽 IOTA（约 152 mm 深），DIN 导轨或机架导轨安装 |
| 尺寸重量 | 约 190×140×30 mm，约 0.45 kg |
| 环境 | 0–60 ℃ 运行，5–95% RH 非凝露，IP20 柜内，G3 防腐涂层（PCB 表面） |
| 认证 | CE、UL、Class I Div 2 配套认证（随系统整体） |
| 生命周期 | C 系列现役维护平台；175 为流通批次，可订 |
| 本质安全 | 非本安型；本安应用需配 CC-GDIL01（对应本安栅接口） |

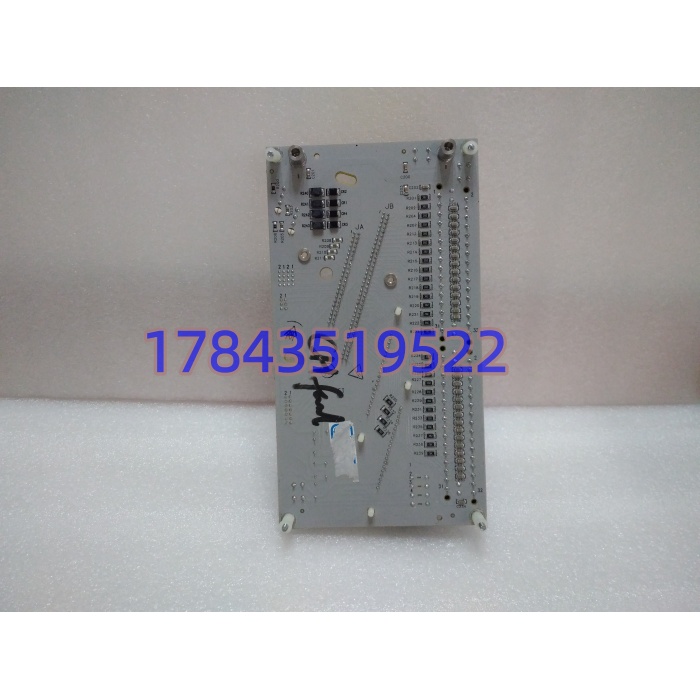

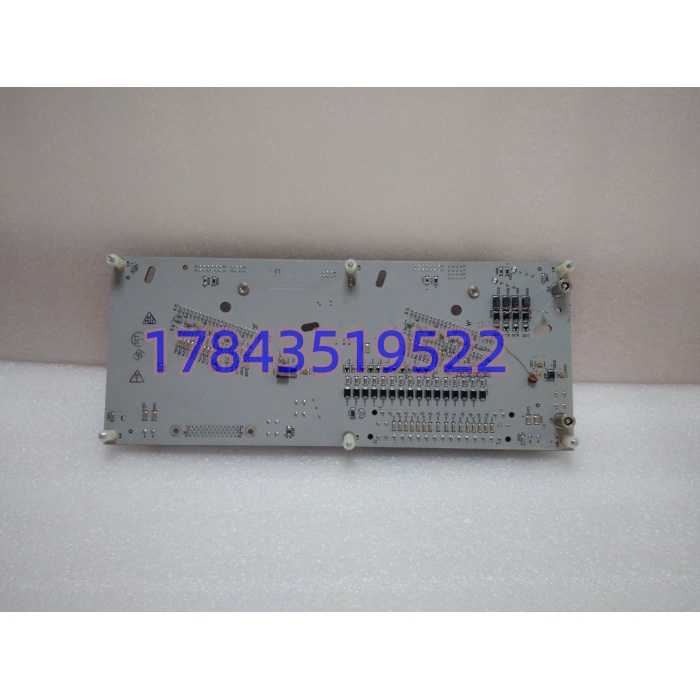

产品介绍

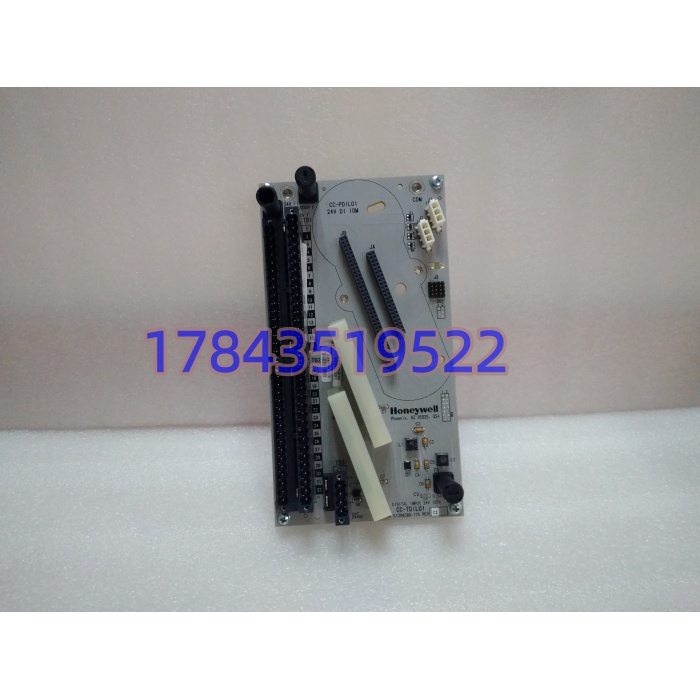

CC-TDIL01 是 C 系列 I/O 里最”朴素”的件——一块 PCB 加 64 个弹片端子加几个跳线帽，没有任何有源芯片。它的全部使命就是把现场来的 32 根 DI 线安全地接到 CC-PDIL01 模块的针脚上，同时通过 TVS 把每路输入的感性反峰钳掉，别让继电器/接触器线圈的反电动势顺着线窜进模块烧光输入级。供电跳线是它的灵魂：你可以让机架背板统一给 32 路送 24V（内部供电），也可以从外部接独立的 24V 电源（外部供电），后者在大型装置里更常见——现场仪表电源和控制柜电源分开，故障不互相牵连。
坦白讲，这底座最大的坑不是它本身坏，是跳线帽插错和弹片端子压线不规范。跳线帽同时插”内部”和”外部”等于把两路 24V 并在一起，轻则电源争流、电压漂移，重则烧背板保险。弹片端子看着比螺丝端子方便，但多股软线不压冷压端子直接捅进去，时间一长铜丝回弹、接触电阻从毫欧变欧姆，现场开关明明闭合但模块读不到，查半天以为是 PDIL01 坏了，其实是底座端子松了。我在输煤程控柜见过最离谱的：一根 18 AWG 多股线剥了 10 mm 裸铜捅进弹片，运行两年后铜丝散开搭到邻通道，32 路 DI 里 4 路莫名其妙常亮，拆底座才发现端子腔里铜须短路。
应用场景与行业案例
TDIL01 失效表现：TVS 击穿短路（雷击后整组 8 路 DI 对地直通）、弹片端子疲劳失去夹持力（接触不良、间歇性丢信号）、跳线帽氧化接触不良（供电时有时无）、PCB 铜箔因过流烧断（外部 24V 误接 110V 交流电）。最隐蔽的是 TVS 软击穿——没完全短路但漏电流变大，DI 阈值附近来回摆动，模块读值抖动。
- 炼油厂泵群 DI 集中采集：一台机组辅机阀位回讯+电机状态+就地/远程+急停，32 点刚好一张 TDIL01 吃完，外部 24V 供电走独立仪表电源，与控制 24V 隔离。
- 火电输煤程控：皮带拉绳/跑偏/速度/堵煤开关 DI 密集，TDIL01 的 TVS 扛现场接触器线圈反峰，比不加保护的端子板耐用。
- 水处理厂格栅/刮泥机限位：户外柜内潮湿，弹片端子比螺丝端子抗腐蚀，但每年仍需紧固检查。
- 老 TDC3000 升 PKS 过渡：原 SI 卡端子排拆除后线号重标，直接压入 TDIL01，不动现场电缆。
- 冗余切换测试：非冗余 不支持模块对冗余，但可以在停机窗口把现场 DI 线并接两份分别进两张 +PDIL01，软件做二取二或二取一，提高关键联锁可用性。
真实案例：2023 年华北某炼油厂，催化装置闭锁料腿滑阀的”关到位”回讯在 DCS 上每天随机丢 1–2 次，每次持续 2–5 秒，没触发联锁但操作员反复确认现场阀位。查 模块健康，换模块问题依旧。最后把 底座拆下来，发现通道 7 对应的弹片端子夹持力明显下降——万用表量端子入口和 PCB 焊点之间电阻 0.8Ω（正常应 <0.1Ω）。根因是该回路现场接了一个老式限位开关，触点闭合时产生微小电弧，经两年累积在端子弹片接触面形成氧化膜，夹持力衰减后接触电阻随温度/振动波动，阈值附近信号时断时续。换了一颗拆机 （弹片全新），32 路 DI 全部重新压线（多股线全加冷压端子），丢信号现象彻底消失。仪表班长原话：”模块没坏，是底座端子’累’了，跟人一样，干久了会松。”
