描述
产品详情

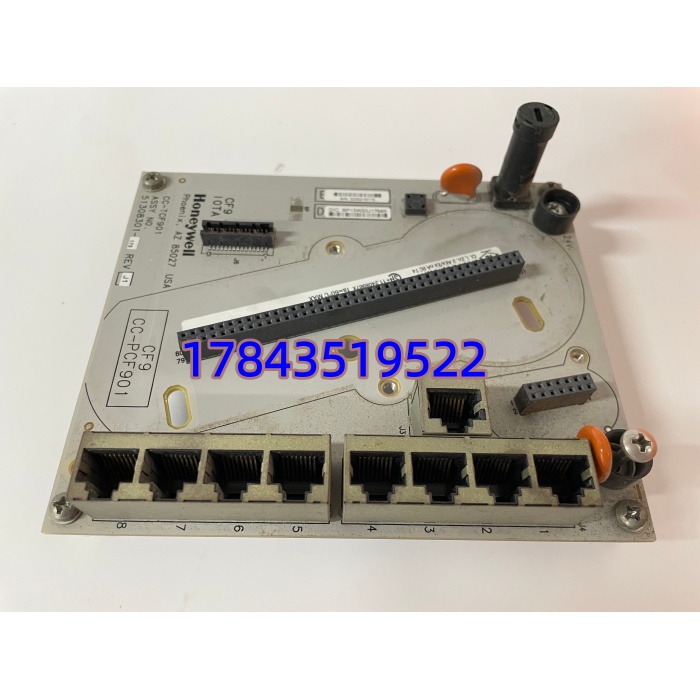

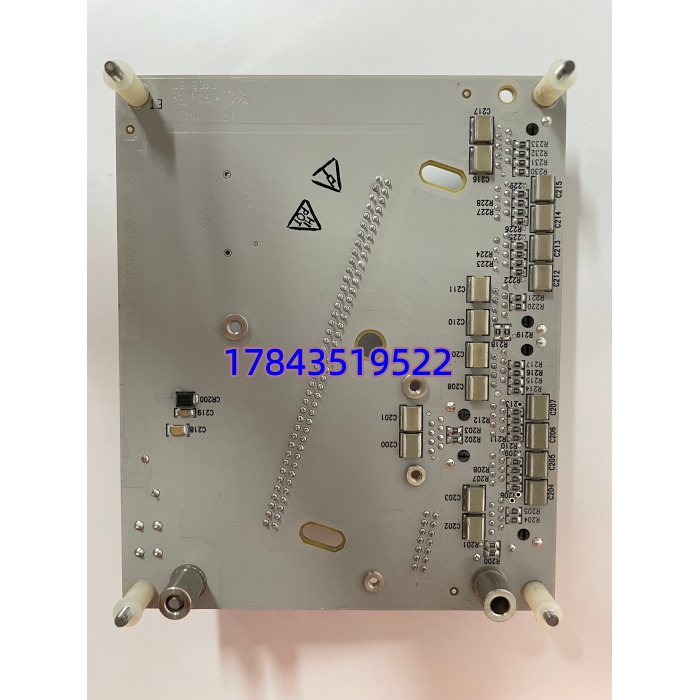

· 型号：CC-TCF901（51199932-100，TCF Series FTA）
· 品牌：Honeywell
· 系列：Experion PKS Series C I/O Field Termination Assembly
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品描述 | Honeywell Series C I/O Field Termination Assembly (Generic 16/32 pt FTA) |
| 型号 / 部件号 | CC-TCF901 / 51199932-100（TCF-901，属 TCF 系列通用 FTA） |
| 适用 I/O 模块 | 配合 Series C AI(CC-PAIX01 etc)、DI(CC-TDIL01)、AO、DO 模块使用（通过 40-pin ribbon cable） |
| 接口至模块 | 1×40-pin IDC header（连接 IOTA 模块或 ribbon cable 适配器，线缆型号需匹配 I/O 类型—A/I/D/O 线序不同） |
| 现场接线端子 | 弹簧 clamp 或 screw terminal（依生产批），典型容纳 16~32 现场点 + 公共/屏蔽端 |
| 接线截面 | 适用 AWG 26~16（0.14~1.5 mm²），扭矩依铭牌典型 0.5~0.6 N·m |
| 内置保护 | 部分版本带微型熔断器或 TVS（依 AI/AO vs DI/DO 型），TCF901 通常为通用无源端子 |
| 配套扁平缆 | 需选正确 40-pin ribbon（AI/AO 与 DI/DO 线序定义不同，不可混用——严格核对 Honeywell Cable P/N） |
| 安装方式 | 盘装螺钉或 DIN 35mm 导轨（依 FTA 外壳变体），通常紧邻 IOTA 机架布置 |
| 工作温度 | -40 … +70℃（IEC 60721-3-3 Class 3K5 控制室级） |
| 存储温度 | -40 … +85℃ |
| 相对湿度 | 5~95% RH（非冷凝） |
| 防护 | 前面 IP20，盘内安装 |
| 认证 | CE、cULus、FM Class I Div 2（依批次） |
| 生命周期状态 | Legacy / 部分区域 Discontinued，全新原厂罕见，多靠 New Surplus |
| 物理尺寸(约) | 120×75×45 mm（依外壳版本） |
产品介绍
从现场维护讲——FTA 是”最不起眼却最容易被忽视”的故障点。某个炼油厂常压装置 AI 回路偶发±5% 波动，查变送器、卡件(CC-PAIX01)均 OK，最后发现是 CC-TCF901 弹簧端子微松+长期振动致接触电阻变大——紧固后正常。FTA 本身无电子元件（部分带熔丝/TVS），MTBF 极高，可端子氧化、弹簧疲劳、错误换型导致 40-pin 线序不匹配引信号串扰在现场真不少见。它不值钱，但没备件时现场临时飞线补救极不规范且留隐患。
供应链实话：CC-TCF901 随 Series C 老代 FTA 已归 Legacy，全新原厂基本 NLA，市面多为 New Surplus 密封件或拆机清整件。按 ABC——属 C 类低值件但缺了无法恢复现场接线（尤其端子氧化严重需整体更换 FTA 时），建议按 IOTA 机架数 1:1 比例留少量周转备件（通常全厂备 2~4 件各类 FTA 做共享池），EOL 锁定 Surplus。严格来说 FTA 分 AI/AO 与 DI/DO 两种线序版本（40-pin ribbon 定义不同），替换必须核对与现网 I/O 模块类型一致的 FTA 型号/后缀，别仅凭”都能插上 40-pin 头”混用——线序错会导致模拟量读值乱或数字点取反。（请以 Honeywell FTA Wiring Diagram & IOM为准）
应用场景与库存策略
Series C I/O 柜年度 PM 中发现 FTA 端子氧化严重、弹簧失效或标签完全模糊→建议整块更换 FTA（不断电小心操作或短时旁路相关点）。原厂 EOL 后 NLA，二手市场偶现。
典型场景与备货建议：
- 炼化/电厂 — Experion PKS Series C I/O 柜现场接线 FTA（配 CC-PAIX01/CC-TDIL01 等）：端子老化致信号漂移/断偶 → 建议全厂按 FTA 类型各备 2~4 件作共享周转池（CC-TCF901 通用型+专项 AI/AO/DI/DO FTA 若有区分），密封保存
- 多装置共用同代 Series C I/O：建立 FTA 共享备件池，PM 发现端子疲劳集中更换时调用 → 新项目建议拍照留存 FTA 型号后缀及配套 40-pin 线缆 P/N，便于 EOL 时精准搜购
- EOL 处理：确认 NLA 后向 MRO 渠道锁定 New Surplus（未开封密封袋）；升级新 Series C+ FTA 或 800xA S800 I/O 时整体重新设计端子排
- 注意： 为通用/特定型——现场若用分型（如 AI专用TCF9xx、DI专用TCF9xx 不同后缀）须买对应后缀，40-pin 线序依 AI vs DI 不同不可混用
真实案例：
南方某芳烃装置大修期间对 #2 PKS I/O 柜做端子紧固，发现 3 块 CC-（配 CC-PAIX01 AI 卡）弹簧端子已失弹性、扭力不达标且有绿色氧化斑——决定更换。库房登记”FTA 通用备件 2 件”实为 DI 型后缀不同（线序异），插上后发现 AI Ch1~8 读值错乱（线序差一位），临时拆回重找正确后缀 方恢复。教训两点：①FTA 虽低值 C 类件但须按 I/O 类型（AI/AO/DI/DO）分开备货并标注后缀 ②PM 计划中加入’端子弹力的每年抽测扭矩+氧化检查’，老化 FTA 提前纳入更换预算而非等故障。
