描述
产品详情

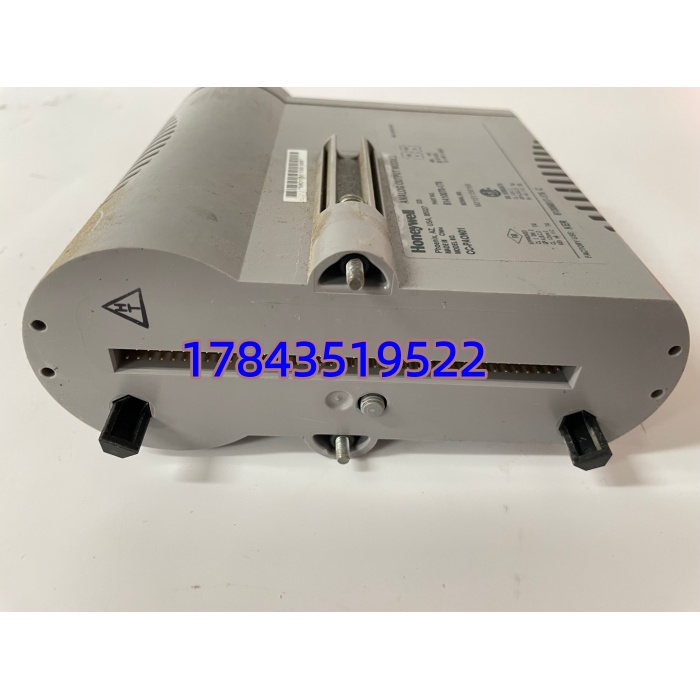

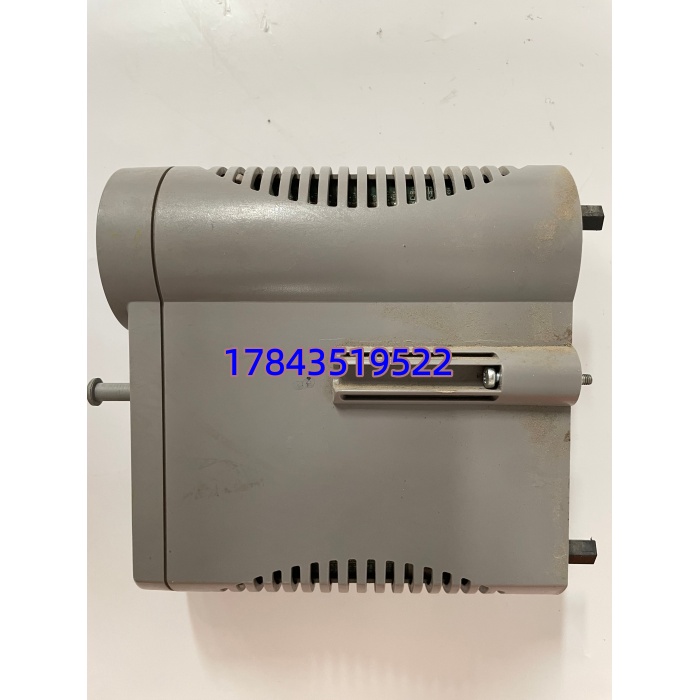

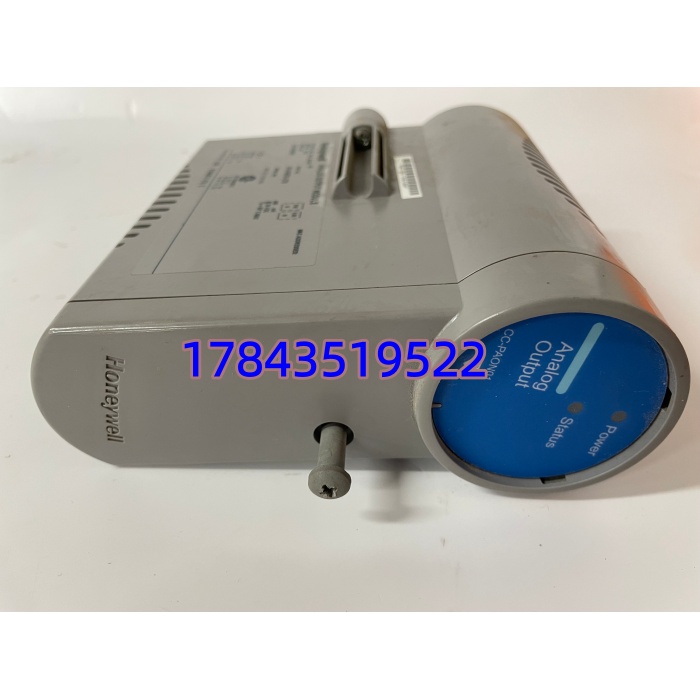

· 型号：CC-TAON01（51306519-175）
· 品牌：Honeywell
· 系列：Experion PKS C300 / C-Series I/O — Analog Output Module
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | Honeywell CC-TAON01 8-Channel Analog Output Module with IOTA (Order No. 51306519-175) |
| 制造商 | Honeywell International Inc. |
| 物料号 / 变体 | 51306519-175（标准版含 IOTA）；51308386-175 亦标 CC-TAON01 为同功能新版 Rev |
| 适用系统 | Honeywell Experion PKS C300 Controller、C-Series I/O 机架（亦兼容 PlantScape 经升级） |
| 输出通道 | 8 路独立模拟量输出，每通道可单独组态启用/禁用 |
| 输出信号 | 4–20 mA DC（标准，支持 HART 通信协议 7.0 选配）、可选 0–20mA / 0–10V DC（软件组态） |
| 负载能力 | 最大负载电阻 750Ω @24VDC 外部回路电源（部分文献标 1050Ω @28VDC），电压输出最小负载 10kΩ |
| D/A 分辨率 | 16 bit（0.0015% of span） |
| 输出精度 | ±0.1% Full Scale @25℃，长期漂移 ≤0.05% FS/年 |
| 更新速率 | 所有通道同步更新，典型 50–100 ms（受 C300 控制周期影响） |
| 隔离方式 | 通道间及通道对系统背板光电隔离（通道-系统 ≥500V DC，通道间 ≥50V DC） |
| 诊断功能 | 开路/断线检测(Open Wire)、回路电流越限报警、模块状态 LED（OK/ALM/ACTIVE）、自诊断 |
| 冗余支持 | 支持 1:1 模块冗余（两模块插相邻槽位配冗余 IOTA 配置） |
| 热插拔 | 支持（系统组态允许时可在线更换，不影响其余模块） |
| 供电方式 | 由 C-Series I/O 机架背板供给 24VDC（典型功耗 <5W） |
| 安装形式 | C300 I/O 机架插槽安装（先装 IOTA 底板再插模块 PWA），支持 DIN 导轨或机柜 Carrier |
| 工作温度 | 0℃ ～ +60℃（部分批次标 -20～+70℃），存储 -40℃～+85℃，湿度 5–95% RH 无凝露 |
| 认证 | CE / cULus / FM RC / IEC 61010-1；符合 IEC 61131-2 工业环境 EMC 要求 |
产品介绍
（E 维护者视角切入）某次在重整装置秋检，操作员反映 FCCU 进料调节阀（AO Ch2）输出值设 50% 现场阀位不动——查 Experion Station 看到 AO 块输出正常但模块对应通道 LED 不亮，Quick Builder 里报”Channel Open Wire”。拆下 CC-TAON01 量 IOTA 端子 24VDC 正常，插回新模块恢复。后来发现是老装置改造时端子排螺丝压到屏蔽层导致某通道内部输出驱动 IC 热累积损坏，其他七路没事所以系统不自检报模块故障只报通道开路。（这里提醒：AO 模块开路诊断依赖现场回路闭合——如果阀门定位器断电也会报同样报警，别第一时间认定模块坏。）这卡本身故障率低，但它是 C300 到现场执行机构的唯一模拟桥梁——它挂了整块 AO 卡 8 个调节回路全丢，涉及流量/压力/液位串级回路会直接切手动甚至触发工艺扰动。
严格来说 CC-TAON01 订货号 51306519-175 含 IOTA 底板（Terminal Assembly），市面偶尔有人拆卖裸 PWA（51306519-100 之类内部号），买裸模块不带 IOTA 现场装不上——这是典型呆滞成因。C300 平台 Honeywell 仍列 Active 但进口交期受管制波动大（曾遇 18 周），按 ABC 归 B 类关键慢动件，建议按 AO 站数 N+1 做 Buffer Stock。新项目留意 CC-TAIN01（模拟输入）和 CC-TAON01 外观极似但插槽功能不同，混插会报 Config Mismatch 变呆滞。
应用场景与库存策略
Experion PKS 装置里 CC- 管着所有需要 4–20mA 连续调节的回路——进料流量调节阀、再沸器加热蒸汽调节阀、塔顶回流量设定、压缩机导叶控制等。模块故障表现要么是单通道开路（部分回路失控需切手动），整卡故障则是 8 路 AO 全丢引发大面积控制回退手动，严重时联锁会要求 ESD 旁路或降负荷。而原厂进口交期不可控，紧急调不到是新项目常见痛点。
- —AO 卡驱动关键调节回路 → 非它不可因 Honeywell C-Series IOTA 专有背板定义，S800/1756 AO 模块物理不兼容 → 。
- 电厂 DEH/MEH 小回路（给水泵汽轮机调阀 AO）—通常 AO 点数少但重要性高 → 即便全站仅 1 块 CC- 也单独备 1 件，不与其他站共用避免版本参差争议。
- 改扩建新增 AO 点—新节点标配含 IOTA，注意配套 FTE 电缆长度重核；老装置延寿只买同型号 CC-（含 IOTA）。
- 防呆：CC- 必须配对应 IOTA 底板（51306519-175 即含底板），收货核对模块+底板成套；另外确认你机架内无混插 CC-TAIN01（AI 卡）——两者外观近插槽定义不同插错报故障变呆滞。
真实案例：南方某 PTA 装置 控制站共 3 个 AO 站（各 1 块 CC-），运行第六年雷雨季一台 AO 卡 Ch5–Ch8 段无输出（氧化致内部走线断？未深究），影响氧化反应器氧气进料和溶剂回流两路调节。库房按”降本”只留 1 块通用 DO 卡做备件没备 AO——原厂询交期 12 周，最后从省内同行借了块测过二手顶替等新货。事后按建议追补两块 CC- NOS（一新一备轮换）密封存备件柜并建档，年度点检加查 IOTA 端子扭矩。千把块备件挡的是一次非计划降负荷做回路手动控制。
