描述
产品详情

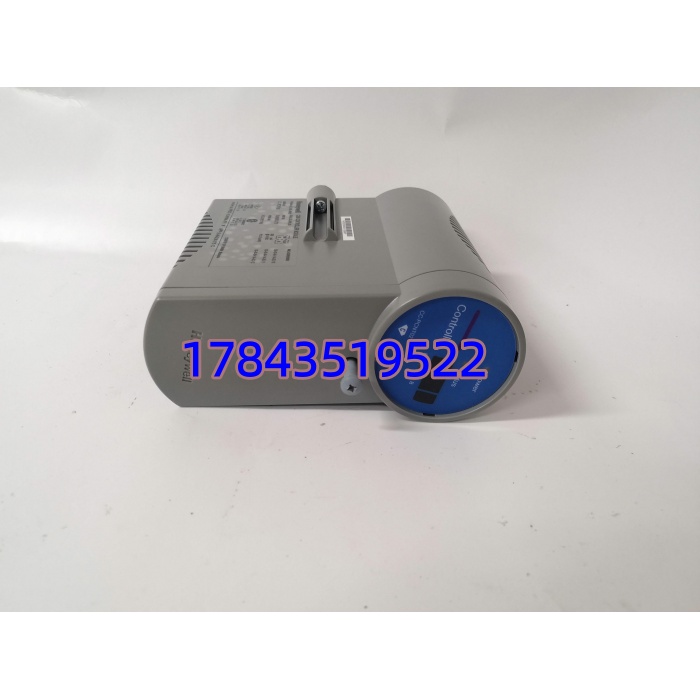

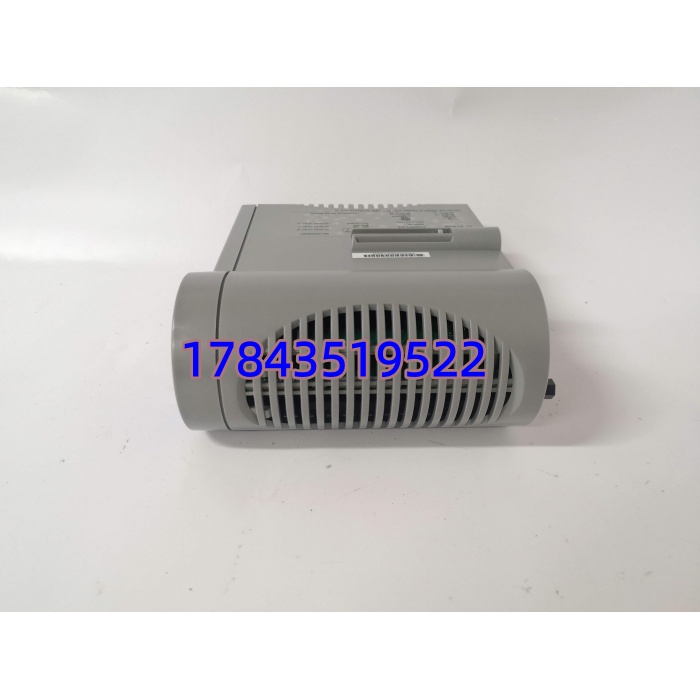

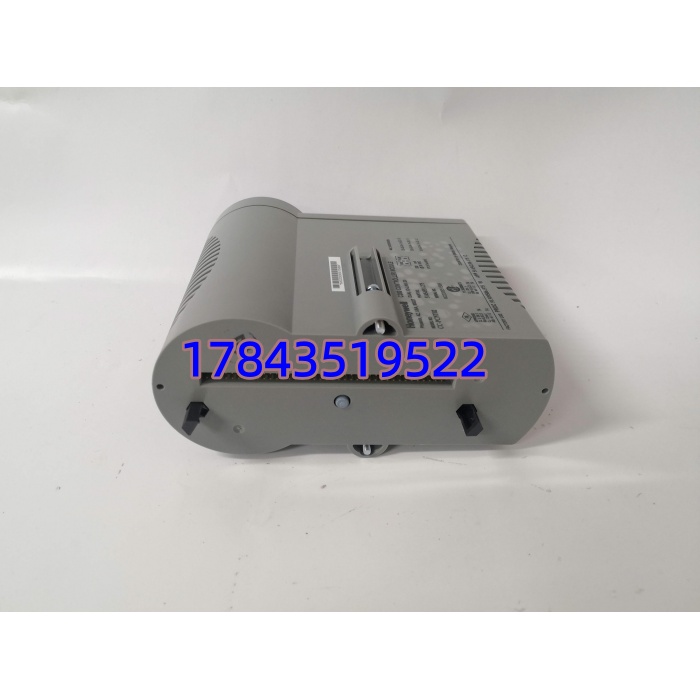

· 型号：CC-PCNT02（C300 Controller Processor Unit，常见配 CC-TCNT01 电池及 CC-UDN1xx CF卡）
· 品牌：Honeywell Process Solutions
· 系列：Experion PKS — Series C / C300 Process Controller
规格参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 / 订货号 | CC-PCNT02（C300 CPU Module，Rev. 视批次有 A/B/C，均向下兼容通常可互换） |
| 制造商 | Honeywell International Inc., Process Solutions |
| 产品类别 | C300 Series Process Controller — Processor Unit (CPU) |
| 适用机架 | C300 Controller Chassis（9槽 Series C 机架），插左侧 Slot 1（P1位置），右侧可配冗余第二块C300 |
| 微处理器 | Freescale MPC83xx PowerQUICC III 32-bit RISC @ ≥400MHz（依Rev.） |
| 内存 | 256 MB SDRAM（ECC保护），策略运行时驻留；非易失存于 CompactFlash |
| 非易失存储 | 通过前端CF卡插座（Type I/II），存控制策略、点数据库、事件日志；标配常为 CC-UDN115(512MB)或 CC-UDN120(1GB) |
| 后备电池 | 外接智能电池模块 CC-TCNT01（锂离子，挂于机架侧或模块背部），保持RAM及RTC≥5年掉电 |
| 控制周期 | 可组态 100ms / 250ms / 500ms / 1s（典型过程控制），最快支持 Fast Task 50ms（依策略复杂度） |
| 通信接口 | 2×10/100Base-TX Ethernet RJ45（ Peer-to-Peer / 与ACE Server通信）；1×RS-232 Console口（调试）；通过IONet与C系列 I/O相连 |
| I/O 支持 | 通过 C-series IOTA（如 CC-PAIH01/CC-PDIL01等）经IONet扫描，最大 I/O 点数依License（典型数千点/控制器） |
| 冗余支持 | 支持 1:1 双热备（主备自动同步，切换时间＜50ms，无过程扰动），需冗余机架供电及双模块 |
| 状态指示 | 前面板 RUN / ERR / I/O ACT / COMM / BAT LOW LED；CF卡活动指示灯 |
| 固件装载 | 固件嵌于模块Flash，与Experion PKS Server版本须匹配（Control Builder自动校验，严格来说低版Server不认高Rev.CPU，高Rev.CPU向下兼容老Server通常OK——升级前核对Compatibility Matrix） |
| 供电（模块自身） | 由 机架背板 +24VDC 供电，典型功耗≈12–18W |
| 工作温度 | 0℃～＋60℃（存储 -40℃～＋85℃），相对湿度 5%–95% RH 非冷凝 |
| 物理尺寸(约) | 单槽宽 33.8mm × 高 177mm × 深 225mm（含接头），重≈0.8kg |
| 认证 | CE、cULus、部分批次 FM / ATEX Zone 2 / SIL 2 option（依Project Spec） |
| 生命周期状态 | 系列整体 Mature/Active Support，CC-PCNT02 新件可订但特定老Rev.逐步淡出，市面有全新库存及测试合格拆机流转 |
产品介绍
在某炼化厂碰过一回：冗余对里主CPU闪ERR后自动切备机正常，以为虚惊——两周后备机同故障，查下来是CF卡扇区坏导致策略校验失败（电池早耗尽未报警）。教训很直接：CC-PCNT02是Experion PKS控制站的”大脑”，它挂掉或策略无法加载=控制器全停=所在装置区所有闭环控制切Manual。这块CPU模块本身MTBF不错，但依赖CF卡完整性和电池健康——真正的薄弱点在附件而非芯片。
Honeywell 系列仍是Experion PKS主力平台（未EOL），新件可订但交期有时8~14周视地区。从TCO看应按A类关键件管理：若装置为单（无冗余对）强烈建议备1件；已配1:1冗余可全厂共享1件周转。Last-time-buy暂不必急于整机，但建议借大修机会确认CF卡镜像备份及电池按期更换（每3~5年），这是比囤CPU更常被忽略的预防动作。
应用场景与库存策略
CPU故障表现常为：机架ERR灯红闪、Console口报”Checksum Error”、Server显示Controller Offline——先查CF卡是否松动/损坏、电池电压，再怀疑模块硬件。原厂新件交期波动，急用靠渠道现货。
- 炼油/石化/化工 Experion PKS — 装置区过程控制（温度/压力/流量/液位/复杂串级）｜非它不可因Control Builder策略绑定架构及CF镜像｜
- 电力/造纸/制药批次/连续产线 — 配方批次控制、Phase管理主机｜非它不可因PKS Server-版本绑定｜
- — 关键过渡期混合架构｜非它不可因UCN-Gateway/混合组态仅能托管新I/O｜建议：过渡期提高备件优先级至A类，确认备件Firmware Rev.兼容现网Server版本（避免高Rev.CPU插低版Server不被识别）
- — 已配主备对｜建议：仍备1件——冗余降单时若第二块故障无备件=全停；换上新CPU自动从Server同步策略（CF卡可空白或含旧镜像均可），首次启动核对RUN灯
真实案例：华南某芳烃装置控制站（单CPU无冗余——老设计遗留）运行第6年雨季突发Controller Offline，Console口循环报”Invalid CF Image”。拆下CF卡读PC显示多个坏块，插空白卡提示需Reload——幸而控制工程师笔记本存有最新.strategy镜像并CF卡克隆备份，重刷后恢复，停机约3.5小时。事后该厂补订CC-PCNT02裸模块+新CF卡+电池做冷备，制度化为”每季度抽检电池电压、CF卡镜像另存离线”。
