描述
产品详情

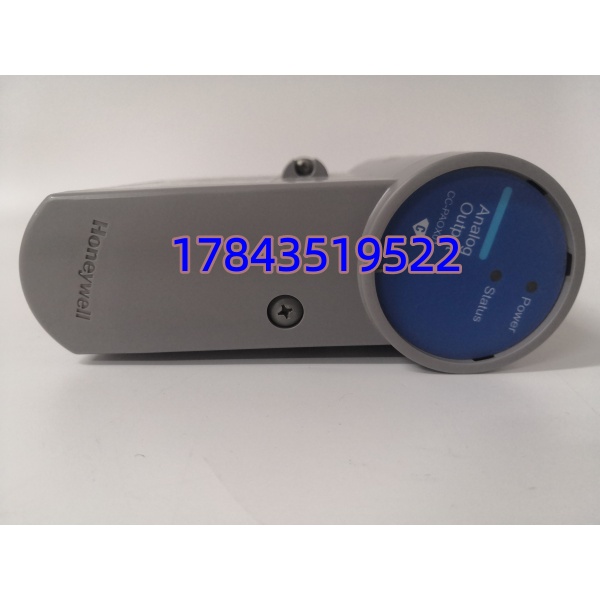

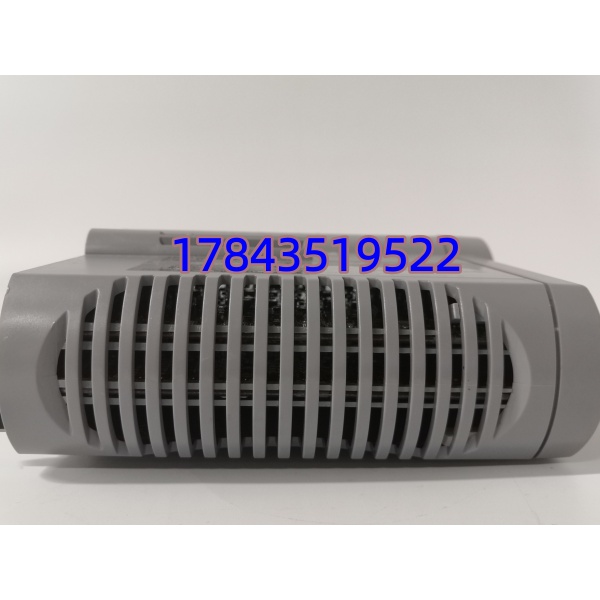

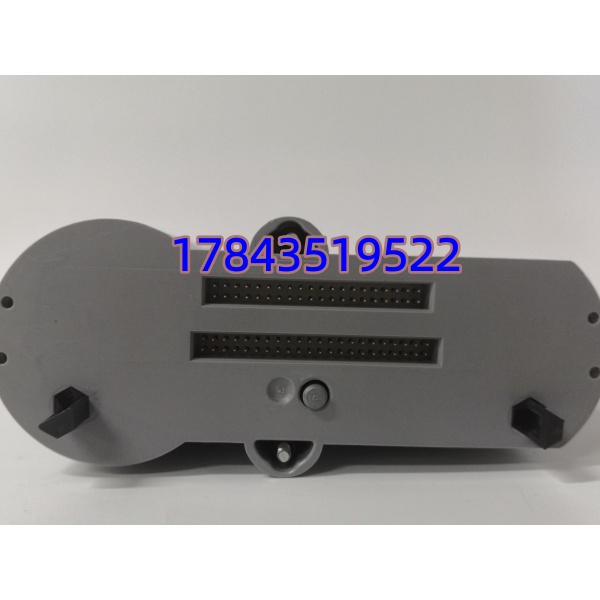

· 型号：CC-PAOX01（Honeywell部件号，C系列PAO冗余AO）
· 品牌：Honeywell（霍尼韦尔，Experion PKS）
· 系列：Experion PKS C系列 I/O，配C300控制器 / C系列底座（CC-TCNT01等）
规格参数
| 参数项 | 规格值 / 说明 | 备注 |
|---|---|---|
| 产品型号 | CC-PAOX01（PAO=Process AO，X=冗余），替代老C系列非冗余CC-PAO01需核对 | Honeywell原厂标号 |
| 产品类别 | C系列模拟量输出模块（AO），12或16通道依底座 | 插C系列I/O底座（CC-TCxxx），非机架卡件是I/O模块 |
| 输出通道 | 12 ch（标CC-PAOX01 12 AO）或16 ch可配，每ch独立软设4–20 mA / 0–10 V / ±10 V | 分辨率16位DAC |
| 精度 | ±0.1% FS（20 mA），线性≤0.05%，温漂≤50 ppm/°C，更新20–100 ms由C300扫描 | AO精度影响调阀稳态 |
| 隔离 | 通道↔背板光隔2500 VAC/1 min，通道间非隔离（共24 V/0 V场侧），场侧对地±30 V连续 | 外部分流器做通道隔离 |
| 供电 | 由C系列底座背板供+5 VDC（逻辑）+24 VDC（场驱动），功耗≈3 W（满载），冗余双电源支持 | 不需外部电源除24 V场 |
| 冗余方式 | 1+1热冗余（两CC-PAOX01插相邻底座Slot，C300自动同步AO值，切换<100 ms无阀扰动） | 单模块非冗余拔=AO掉值阀归fail-safe |
| 指示灯 | PWR绿（电源），ACTIVE绿闪（背板通信），FAULT红（模块/通道 err），CH1–CH12点绿（每ch活） | 通过Experion Station/Quick Builder读诊断 |
| 端子底座 | CC-TCNT01（12 ch终端底座），CC-TCNT02（16 ch），带CC-TCxxx端子盖和CJC/诊断LED | 严格来说它只在固件v3.5以上支持CC-TCNT02 16 ch，老v3.1只12 ch |
| 安装 | C系列I/O底座垂直DIN轨或螺柱，助拔器，尺寸单宽≈109×45×104 mm，≈0.3 kg，IP20柜内 | 终端盖CC-TCxxx带线标记 |
| 工作环境 | 0 至 +60°C（控制室/现场I/O柜），存储-40至+70°C，湿度5–95%非冷凝 | 非宽温 |
| 通信/背板 | C系列并行背板到C300 CIoU/ControlNet，扫描20–100 ms，远程I/O可达300 m光纤 | Experion PKS专有 |
| 认证 | CE / UL / CSA / FM / ATEX Zone 2 / IEC 61131-2 / IEC 61784 | 过程级 |
| MTBF | >150,000小时（现场实测8–12年，端子氧化是主因） | AO高影响备件 |
产品介绍
从核心数据驱动切入：CC-PAOX01就是Experion PKS C系列里管模拟输出的“阀嘴”——C300控制器算完PID出数字值，CC-PAOX01用16位DAC转4–20 mA或0–10 V，直驱调节阀/VFD/化学加药泵，通道级诊断（开路/过流/短路）上送Experion Station弹报警，fail-safe可设保持/归零/22 mA。现场实测发现，老装置C系列单AO配置下FAULT红亮=调阀掉值归fail-safe（常关阀），炼油进料阀归零=装置停进料非计划损十万起；冗余对换件时ACTIVE绿闪另一块扛无阀扰动<100 ms，操作站只弹“AO Module Replaced”。在某个炼厂PKS项目里碰过，原设计单CC-省成本，端子氧化开路FAULT闪调给水阀归零，主操切硬旁通才没停锅炉——后来每站做双CC-冗余+现场仓1 Buffer。
供应链角度看，CC-还在C系列Legacy Support，新是Series C→Series A（ACE）迁移中，原厂交期8–14周但C系列交期拉长Last-time-buy窗口未硬关但趋严，渠道以全新原厂/拆机测试OK/NOS混流。TCO算：换整PKS六位数起，延寿只需囤2件Buffer per area（每I/O站1冷备AO覆盖12–16 ch），单价三四千块换装置再跑5–8年——库存经理拍ABC：归A类高值高停机影响（AO掉=阀盲/误动），安全库存SS=1 per I/O station，重订货点=大修前6个月扫现货。严格来说它只在固件v3.5以上支持16 ch底座CC-TCNT02，老C300<v3.5只认12 ch CC-TCNT01——换前核对Experion版本，别盲插16 ch底座进老站。
应用场景与库存策略
痛点直白：炼厂常减压周六夜，单CC- FAULT红亮（端子氧化开路Ch3给水阀），AO归fail-safe关阀=锅炉停进料非计划损十万起，原厂交期10周等不起，现场翻I/O柜边锁盒只有空底座无备AO——缺这块AO模块=调阀盲/误动=装置停或安全风险。
典型场景与备货建议：
- 炼厂常减压/FCC Experion PKS C系列I/O站：非它不可因为CC-驱给水/进料/再循环阀4–20 mA，单AO=SPOF阀盲fail-safe关阀；建议每C系列I/O站做双CC-冗余对+现场仓1件Buffer per station（安全库存SS=1 per I/O station），ABC归A类高值高停机影响（AO掉=阀盲/误动），重订货点=大修前6个月启动寻源现货，或由供应商做寄售代管（VMI）放I/O柜边锁盒；新项目直接Series A ACE双AO别省C系列单模块钱。
- 电厂给水/除灰 PKS C系列：CC-出AO给给水泵VFD/除灰阀，通信掉=VFD掉速或阀归零，双AO冗余+现场仓1冷备；建议新项目Series A，旧延寿只做双AO+Buffer，不做新单AO采购。
- 海上平台/化工界区 C系列I/O柜：盐雾G3环境端子氧化FAULT闪（开路Ch阀归零），双CC-冗余+平台仓留1件冷备，船级社验要备件清单里有它；随维保让集成商测AO值（250 Ω电阻4–20 mA±0.1%），拔插测试冗余无扰动（阀不扰动<100 ms）。
真实案例：南方某常减压，2024年12月夜班单CC-配置FAULT红亮Ch3开路（端子氧化给水阀AO），valve fail-safe关阀=锅炉停进料主操切硬旁通才没跳，仪表班长翻I/O柜边锁盒只有空CC-TCNT01底座无备件——原厂交期10周，连夜同城同集团另一炼厂借拆机测试OK的CC-，驱车往返半小时凌晨2点进界区I/O柜，打硬旁断AO急停（已打停机票），助拔器拔旧模块（单非冗余但AO非SIS安全链可热拔阀归fail-safe），插新CC-锁助拔器，上电ACTIVE绿闪FAULT灭Ch开路消，恢复auto阀没停装置。反思：PKS AO是SPOF里的阀盲源，每站必做双冗余+1 Buffer，ABC A类里升一级——后来设SS=1 per station、重订货点看大修窗口，再没为CC-等交期。
