产品详情

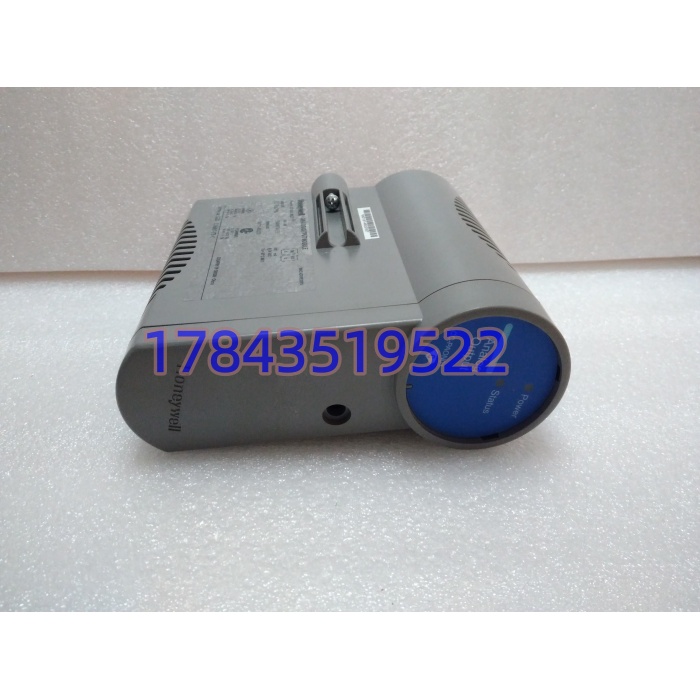

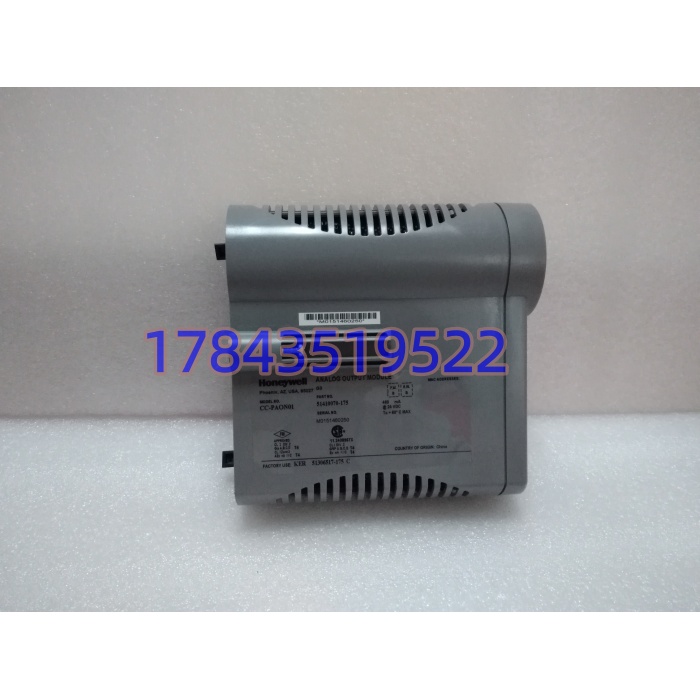

· 型号：CC-PAON01（51410070-175）
· 品牌：Honeywell（霍尼韦尔）
· 系列：Experion PKS Series C I/O（AO，Non-HART）
规格参数
| 参数项 | 规格值 |
|---|---|
| 输出通道 | 16 路单端电流输出 |
| 信号类型 | 4-20 mA（软件可选 0-20 mA），无 HART 调制 |
| DAC 分辨率 | 16 bit |
| 精度 | ±0.1% FS @25℃，±0.15% FS @0-60℃ |
| 扫描周期 | 50 ms / 模块 |
| 最大回路负载 | 750 Ω @ 24 V DC 现场供电 |
| 开路检测 | 支持，断线报 LOOP OPEN，组态可设 Fail-Open / Fail-Hold / Fail-Safe |
| 隔离 | 通道-通道、通道-背板 1500 Vrms 光电隔离 |
| 供电 | 背板 24 V DC（±10%），典型功耗约 3.2 W |
| 配套终端 | CC-TAON01（6″ 非冗余 IOTA）/ CC-TAON11（12″ 冗余 IOTA） |
| 控制器侧 | C300 经 Series C I/O Link；不兼容 C200/PMIO 老架 |
| 软件边界 | Experion PKS R300 及以上认；IOM Block 选 AO（Non-HART），别套 AI-HART 或 AO-HART |
| 机械 | C 系列专利热通道外形，导轨锁扣，垂直安装 |
| 环境 | 0~60℃运行，IP20 柜内 |
| 生命周期 | 随 Series C 演进转入备件链；新项目霍尼韦尔推 CC-PAOX01（同 16 通道非 HART，PlantCruise/Experion 渠道名差异），CC-PAON01 市面以库存/拆机为主 |
产品介绍
CC-PAON01 是霍尼韦尔把“AO 输出”砍掉 HART 协议栈后的那一档卡。它和 CC-PAOH01 硬件通道数一样、IOTA 尺寸通用（TAON 对 TAOX 脚位近但不可混插），差价就在 HART 授权——PAON01 单体便宜 15-20%，但换不来智能定位器（Fisher DVC、SAMSON 3730）的 PV 回读和诊断。现场价值很明确：变频器速度给定、老装置非智能角阀、0-10V 经外部转换的驱动设备，这些点 HART 用不上，堆 PAOH01 是浪费槽位和预算。和前一篇 CC-PAIH51（AI-HART）是一对输入输出兄弟卡，同架混插时工程站里 IOM 类型必须分别挂 AO-NONHART 和 AI-HART，套错 Block 类型下装就红。
在现场它解决的是“PKS 老架补 AO 通道”的备件问题。很多 2010-2018 年上的 C300 项目，AO 机柜一排 PAOH01 带智能阀、一排 PAON01 带变频和老阀，BOM 里只写“AO 16ch”采购默认发 PAOH01，回来发现 HART 用不上还贵一截。换件最忌两点：一是拿 CC-PAOX01 当 PAON01 插进去——两者渠道命名不同（PAOX 多见于 PlantCruise 报价），R 版本跨太大可能 IOM 不匹配；二是 IOTA 配错，非冗余架插 TAON11 冗余终端会多占槽宽，冗余架插 TAON01 则没备件切换。
应用场景与行业案例
我在现场遇到过最误事的就是“BOM 写 AO 16ch 发回来 PAOH01”：业主变频柜 30 路给定全走 槽位，采购按习惯发 PAOH01，单价高 18%，结果 HART 轮询把 I/O Link 背景通讯占掉一截，C300 控制扫描从 50 ms 飘到 80 ms，变频给定微抖，电机啸叫。换回 后正常。
典型场景：
- 电厂引送风机变频调速：C300 下 8 块 CC- 给 128 台 VFD 4-20 mA 速度给定，变频器无 HART， 比 省一截预算。
- 炼化老装置非智能调节阀：角阀+老定位器（无 HART）纯 4-20 mA，整排 ，Fail-Open 组态在停风时阀全开防憋压。
- 制药发酵罐补料泵变频：0-20 mA 组态（满管计量泵需 0 位停泵）， 每通道软切量程比换硬件卡灵活。
- 备件池管理：老 BOM 写“ 51410070-275”采购发成 175（批次差）或 ，插上去 OK 灯闪但 IOM Mismatch。
- 改造项目：C300 升 R520 工程站，原 老化整排换同部件号，IOM Block 不动只改模块型号。
真实案例：
前年芒种夜，江苏某盐化工氯氢处理工段 4 台纳滤进料泵变频给定同时卡在 12.5 mA 不动，DCS 趋势平线但 C300 无报警。到现场看对应 CC- 该模块 OK 灯绿，TAON01 端子 7A/7B 回路电压 23.8 V 正常，但模块内部 DAC 参考电压漂——拆旧卡发现参考稳压 TL431 周边一颗钽电容漏液，热机后参考电压从 2.5 V 跌到 2.3 V，16 路输出同比偏低 8%。手头有块拆机同部件号 51410070-175（Series B），确认工程站 R430 认 非 ，单模块在线热拔旧卡插新卡，I/O Link 重链 35 秒，4 路变频给定回归，泵转速恢复。事后记死：CC- 换件前先拍 IOTA 型号（TAON01 还是 TAON11）和 PKS R 版本，R300 前老站不认，别拿 硬替——HART 版和非 HART 版 Fail 安全组态字不一样，硬下装可能把阀默认态翻成 Fail-Open。
