描述
产品详情

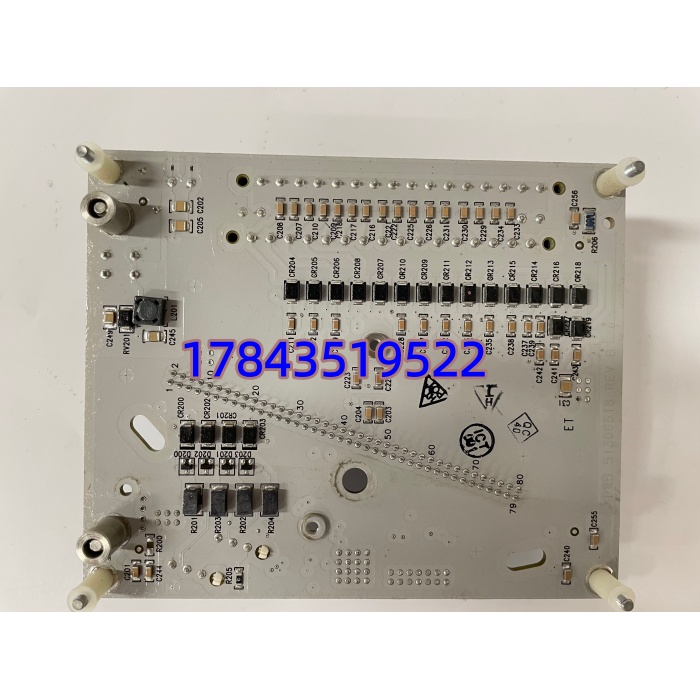

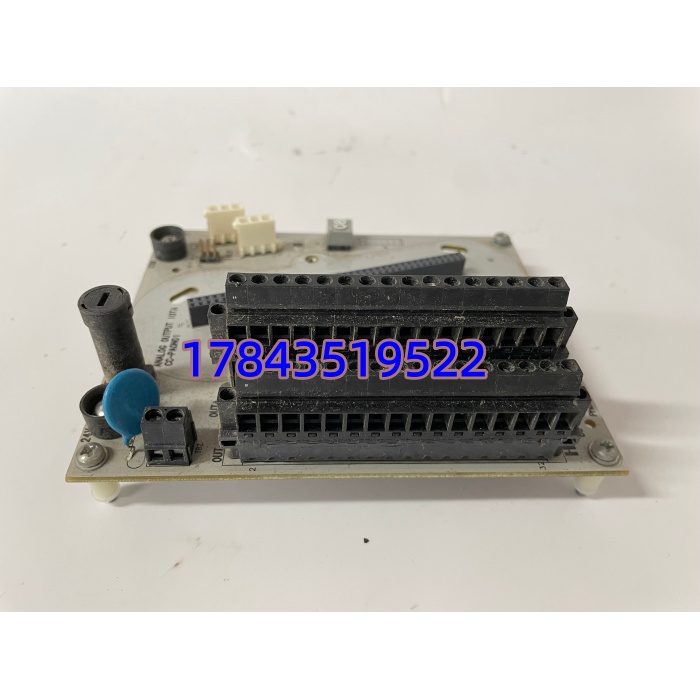

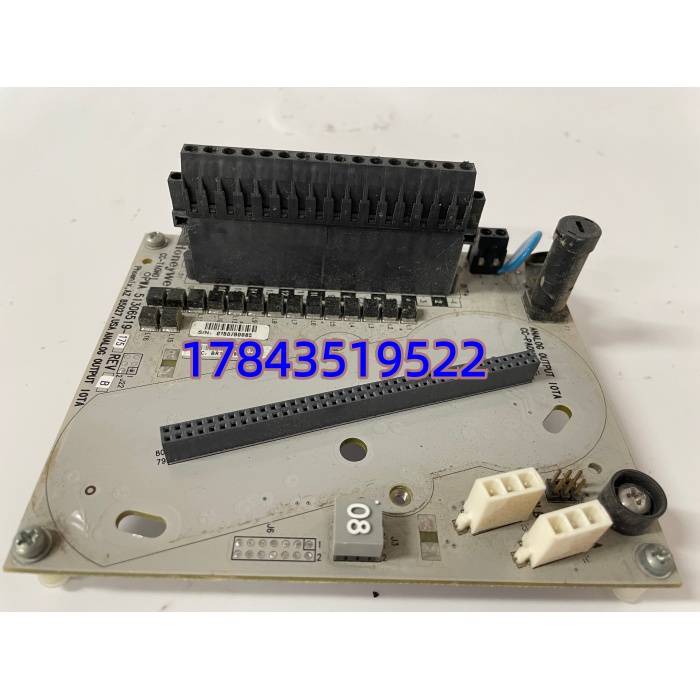

· 型号：CC-PAON01（P/N: 51405039-275）
· 品牌：Honeywell（Honeywell Process Solutions）
· 系列：Experion PKS — C300 Controller C-Series I/O Module (AO IOTA with HART)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | Honeywell CC-PAON01 Analog Output Module with HART (IOTA AO) |
| 部件号 (Stock No.) | 51405039-275（亦见 51405039-376 等高版固件变体，向下兼容） |
| 适用系统 | Honeywell Experion PKS — C300 控制器 + C-Series I/O 机架 |
| 模块类型 | 模拟量输出(AO)，支持 HART 5/6 数字通讯叠加于 4–20 mA |
| 输出通道数 | 4 通道独立（分组隔离或通道-总线隔离依 IOTA 版本） |
| 额定输出信号 | 4–20 mA DC（默认），可组态 0–20 mA、0–10 V、±10 V（需匹配 IOTA 端子板跳线/型号） |
| 输出精度 | ± 0.1% FS（典型，25℃基准），± 0.2% FS 全温范围 |
| 每通道负载能力 | ≤ 750 Ω @ 24 V DC 外部供电（典型要求现场回路供电 ≥ 16 V DC 维持 20 mA） |
| 更新速率 | 默认 100 ms / 可组态快至 50 ms（依控制策略扫描周期） |
| 开路/短路检测 | 支持回路断路(Open Circuit)及超量程检测并上报 Quality Bad |
| HART 功能 | HART 5/6 数字命令透传（通过 Experion AMS Device Manager 读写现场仪表） |
| 电气隔离 | 通道/现场侧 ↔ 逻辑背板 ≥ 1500 V AC rms 或 ±1500 V DC（光耦隔离） |
| 背板取电 | +5 V DC 来自机架背板（≈ 350 mA 典型） |
| 状态指示 | 每通道活动 LED（AO Active）、模块红灯(FAULT)、绿灯(STATUS/RUN/ACTIVE) |
| 冗余支持 | 支持双模块冗余 IOTA（A/B 模块互为备份，在线切换无扰动——需冗余 Licensed 及对应 IOTA） |
| 热插拔 | 支持（C300 在线状态下可插拔更换，不中断其余 I/O 及冗余伙伴） |
| 安装方式 | C-Series I/O 机架插槽 / 配合指定 IOTA 端子板（如 TC-IAO / TB-xAO HART 系列，Red IOTA keying） |
| 工作温度 | 0 ℃ ～ +60 ℃（>55℃ 按手册降额） |
| 存储温度 | -40 ℃ ～ +85 ℃ |
| 相对湿度 | 5% ～ 95% 非凝露 |
| 防护等级 | IP20（柜内安装） |
| 认证 | CE、UL、cUL、FM Class I Div 2、ATEX/IECEx Zone 2（依批次） |
| 尺寸(约) | 110 × 165 × 51 mm（W×H×D，单槽宽度） |
| 重量(约) | 0.38～0.48 kg |
产品介绍
在某烯烃分离装置碰到过一回：重整进料调节阀突然不受控开度漂移——查 DCS 输出强制 50% 但现场阀保持 78%，量回路电流 20.5mA 恒定，最终确认 CC-PAON01 某通道 D/A 转换级漂移超出温漂容限（模块已运行 13 年，盛夏柜温偏高）。CC-PAON01 在 Experion PKS 里是把控制算法算出的 MV（Manipulated Variable）转成 4–20mA 驱动调节阀、变频给定或配比设定——它一旦某通道漂移/失效，直接影响关键控制回路（流量比值、塔顶回流量、加热炉燃料给定），严重时引发工艺扰动甚至跳车。
C-Series AO 模块 Honeywell 已发布 PCN 转入生命周期末期(LTB phase)，全新原装靠渠道尾货交期不稳（8~16 周或需确认 EOL 库存）。按 ABC 分类属 A 类关键件——建议按每 6~8 块在线 AO 模块备 1 件经测冷备，冗余 IOTA 配置可把 MTTR 压到分钟级。TCO 里持有成本可忽略，调节回路失控代价高，Buffer Stock 不用犹豫。
应用场景与库存策略
AO 模块故障典型后果：调节阀/变频给定冻结在最后值或跑满程（依 Fail-Safe 组态）、回路质量变 BAD 触发控制切 MAN→工艺扰动。常见于炼油 FCC 反再部分、乙烯裂解炉燃料/稀释蒸汽比值、电厂 DEH 小机油动机备用通道。
- 炼油/石化关键调节回路区（燃料气/进料/回流调节阀 AO）—非它不可因 IOTA keying + HART 绑定 → 建议按每 6~8 块在线 CC-PAON01 备 1 件冷备件（最低全装置 ≥1 件），密封防静电袋保存，每 2 年上机架做通道测试（输出 4/12/20mA 读回确认精度）。
- 乙烯裂解炉比值控制（燃料/稀释蒸汽 AO 给定）—停机涉及炉况波动 → 建议冗余 IOTA 配置 + 厂级备件池按 AO 模块总数 12%~15% 持有。
- 电厂汽机 DEH/MEH 备用 AO 通道（油动机调阀给定）→ 建议关键控制柜各留 1 件，注意 IOTA 端子板与现用 Red Keying 一致（HART AO IOTA ≠ 普通 AO IOTA）。
- 老厂延寿无升级预算（Experion PKS R3xx~R5xx）→ 遇 EOL/LTB 公告立即按
(年故障更换量 × 剩余服役年限) + 安全余量 1~2执行 Last-Time-Buy，典型按机架 AO 插槽数 15%~20% 备货。
真实案例：沿海某芳烃联合装置，重整单元进料/回流/再沸加热炉燃料三路各经 CC- 给 4–20mA 至 Fisher 调节阀。大修后开车次月夜班一模块 FAIL 红灯常亮、对应两路燃料给定冻结——比值控制解列触发 DCS 软报警降负荷。库房无 C-Series AO 备件，原厂代理调欧洲货 4 周起。拆邻线已停机技改预留机架同型号模块救急恢复，降负荷运行 9h 损失约 ¥45 万。事后业主按装置 AO 模块总量 18% LTB 采购经测冷备集中保管，并建 IOTA 端子板与模块匹配台账——再未因此趴线。
