描述
产品详情

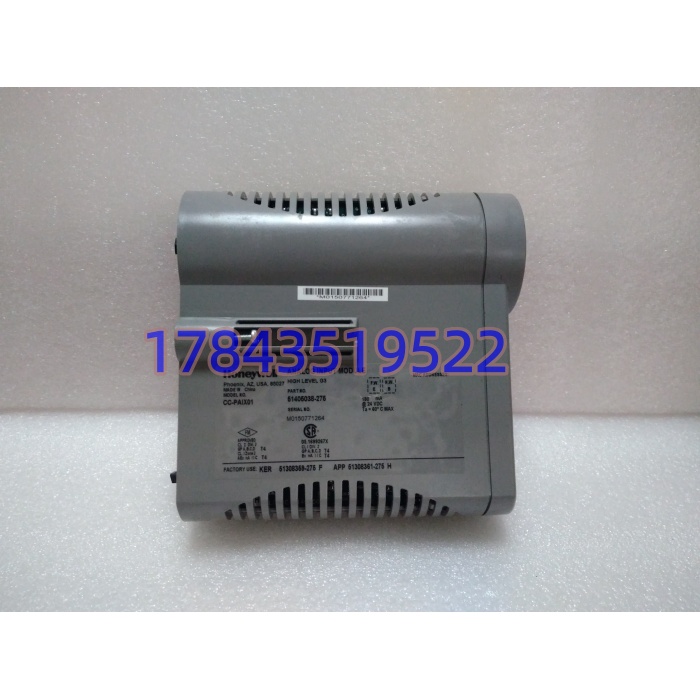

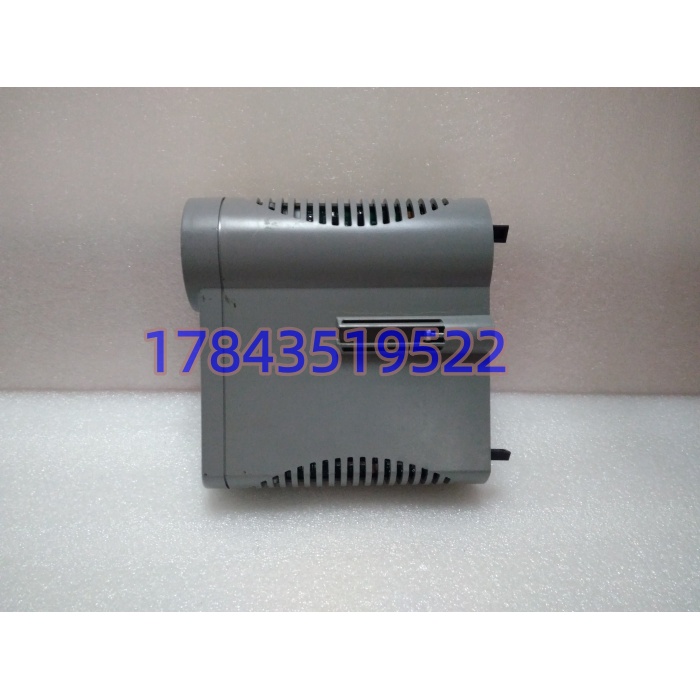

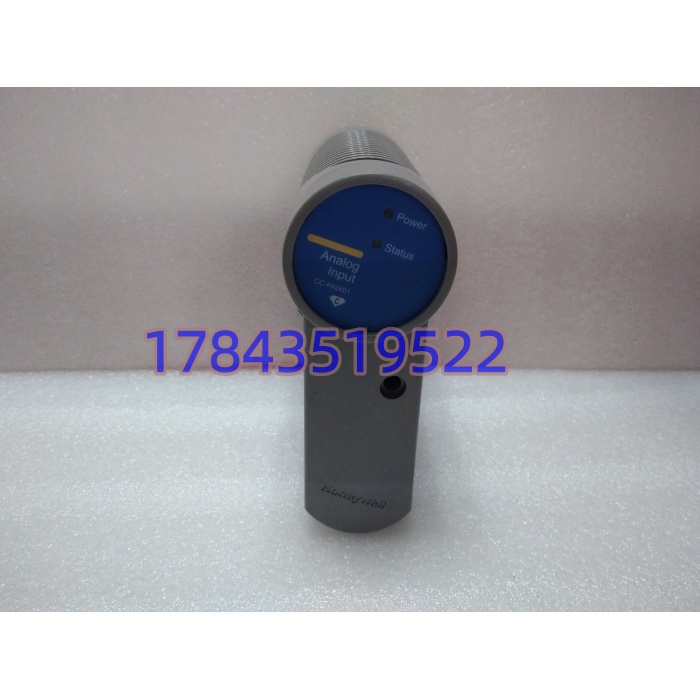

· 型号：CC-PAIX01（51405038-275）
· 品牌：Honeywell
· 系列：Experion PKS C 系列 I/O（配套 C300 控制器、IO-Link 接口模块、C 系列机箱、Control Builder PKS 组态）
规格参数
| 参数项 | 数值/说明 |
|---|---|
| 通道数 | 16 路 AI（12 路单端 + 4 路差分，差分通道可软件配置为单端） |
| 输入信号 | 4–20 mA（默认）、0–20 mA、±10 V、0–10 V、±5 V、0–5 V（软件量程选择） |
| 分辨率 | 16 位 Δ-Σ ADC，有效位（ENOB）约 14.5 位 |
| 精度 | ±0.1% FS @ 25 ℃，±0.2% FS 全温区（0~60 ℃） |
| 采样速率 | 每通道 100 ms（默认），最快 50 ms（依系统负载） |
| HART 支持 | 每通道独立 HART 5/6/7 调制解调器，支持 PV/PV-SR/AMS 集成 |
| 隔离方式 | 通道至背板 1500 Vrms（1 min），通道间不隔离（共地），通道至电源隔离 |
| 开路检测 | 4–20 mA 断线检测（NAMUR NE43 标准，<3.6 mA 或 >21 mA 报故障） |
| 背板供电 | 5 V DC @ 1.2 A（典型），24 V DC @ 80 mA（外部现场供电可选） |
| 功耗 | 约 6 W（满载 16 路 4–20 mA） |
| 连接器 | 40 针欧式针座（DIN 41612），配 HARTING 或 Phoenix 前连接器 |
| 诊断功能 | 通道断线、超量程、ADC 自检、EEPROM 校验、通讯心跳 |
| 冗余支持 | 支持模块级冗余（两模块插相邻槽位，IO-Link 自动切换） |
| 组态软件 | Control Builder PKS / Experion Station，无需手动量程卡拨码 |
| 工作条件 | 0~60 ℃，5~95% 非冷凝，30 G 冲击，2 g@10-500 Hz 振动 |
| 认证 | UL/cUL/CE/ATEX/IECEx（以原厂手册为准），FM Class I Div 2 |
| 生命周期 | 原厂已停产（Discontinued），市面以库存/拆机/第三方再造为主，功能替代 CC-PDIL01（需确认） |
| 物理尺寸 | 约 130×110×40 mm（C 系列标准宽度），约 0.35 kg |
产品介绍
CC-PAIX01 是 Honeywell Experion PKS 里 C300 控制器的主力模拟量输入模块，16 路 AI、4–20 mA 带 HART、16 位 ADC，插在 C 系列机箱里通过 IO-Link 跟 C300 对话。它不像老 TDC 3000 的 LOM 模块需要量程卡拨码，所有量程和滤波参数在 Control Builder PKS 里软件配置，现场换件不用随身带一字螺丝刀拨小开关。HART 功能是每通道独立的，不用外接 HART 多路复用器就能从现场智能变送器读 PV 值和诊断信息，这对 AMS（Asset Management Solution）做仪表健康度管理很关键。
和 CC-PAIH01（高电平 AI，无 HART）比它多了 HART 调制解调器；和 CC-PDIL01（新系列）比它背板接口和外形不同，不能直接互换。坦白讲，这模块原厂新件已经停了，市面流通的 Series A Rev B 拆机件居多。它的现场价值在于”PKS 系统里换一块同物料号的进去，Control Builder 自动识别硬件，下载组态 5 分钟恢复”，不用动 IOM 配置表。但有一点要注意：CC-PAIX01 通道间不隔离，同一模块的 16 路信号必须共地，接不同接地的变送器会出地环流，烧通道是迟早的事。
应用场景与行业案例
我在沿海某炼油厂碰到过：催化裂化装置 PKS 系统，CC-PAIX01 的 Channel 3 连续几天报”Overrange”，DCS 画面显示 22.8 mA，现场万用表量变送器输出 19.2 mA 正常。查下来是模块第 3 路 ADC 基准电压漂移，满量程往上偏了约 15%，NAMUR 判为超量程。非计划停机不怕模块坏，怕的是误报导致操作员误判工艺状态——那几天内操一直在纠结”到底是表真高了还是系统抽风了”，反复派人去现场校表，浪费了 3 个班次。
典型场景：
- 炼油厂常减压塔：CC-PAIX01 接 16 路差压变送器测各侧线抽出量，HART 回传 PV 值进 AMS，提前预判膜盒结垢趋势。
- 乙烯裂解炉：4 路差分通道接 B 型热电偶测炉管管壁温度，单端通道接燃料气流量，PID 算空燃比。
- 电厂锅炉给水：16 路 4–20 mA 接差压式流量计，NAMUR 断线检测防止导压管堵塞未被发现。
- 制药发酵罐：pH、DO、温度、补料流量集中在一块 CC-PAIX01 上，软件滤波设 500 ms 抗搅拌脉动。
- 老线保产备件：EPC 原图锁定 51405038-275，采购单只写”CC-“可能买到 Rev A 或不同物料号版本，组态不兼容白折腾。
真实案例：
华北某化工厂 2009 年 Experion PKS R310，2023 年 #2 罐区 CC- 报 6 路通道同时 Fault。库房领出一块标”全新 CC-“的库存，物料号对，但插上后 Control Builder 扫到硬件版本 Rev A（原站 Rev B），组态下载时报”Module Firmware Mismatch”。强行刷固件后 8 路通道读数漂移 ±3%，比对标准信号源发现 ADC 增益系数不对。退掉件，找认证再制造商订 Rev B 库存件，出厂带 16 路全通道校准证书（4–20 mA 每点 ±0.05%），窗口期 45 分钟换完，AMS 自动认回 HART 设备描述。老师傅说：”霍尼韦尔这 AI 模块，Rev 号不对，精度差出去一个数量级，不是能用就行的活。”
