描述
产品详情

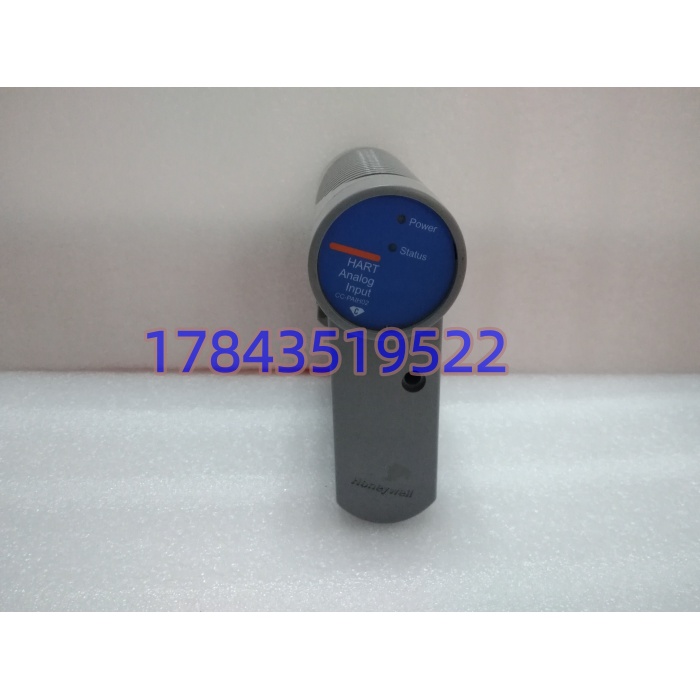

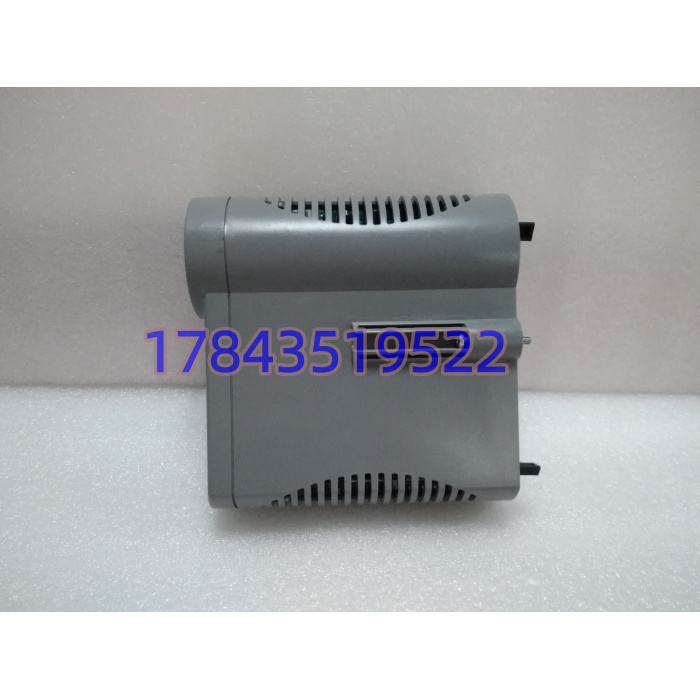

· 型号：CC-PAIH02（51405038-375）
· 品牌：Honeywell
· 系列：Experion PKS Series C I/O（AI-HART IOM 块）
规格参数
| 参数项 | 数值 / 说明 |
|---|---|
| 通道数 | 16 路（默认 12 单端 + 4 差分，可组态；1–12 单端、13–16 差分） |
| 输入信号 | 4–20 mA（250Ω 等效）、0–5 V、1–5 V、0.4–2 V |
| A/D 分辨率 | 16 位 |
| 精度 | ±0.075% FS @23.5±2℃；±0.15% FS @0–60℃ |
| 扫描时间 | 50 ms（所有通道刷新一遍） |
| HART 支持 | 每通道独立 HART 5/6/7 数字透传，PV 走模拟、SV/TV/QV/诊断走数字 |
| 通道隔离 | 无通道间隔离（同模块共地），通道至背板光电隔离 |
| 输入阻抗 | 电压模式 >10 MΩ；电流模式等效 250Ω 采样 |
| 共模抑制 | 70 dB DC–60 Hz；正常模式抑制 19 dB@60 Hz |
| 最大耐受输入 | ±30 V 差分无损坏 |
| 供电 | 24 V DC ±10%，典型 180 mA（≤约 4.3 W），由 IOTA 底座送 |
| 诊断 | 开路/短路/超量程/欠量程/模块温度/通讯状态，前面板 OK 灯 |
| 热插拔 | 支持（C 系列 I/O Link 设计），在线拔插不影响机架其他模块 |
| 冗余 | 模块本身单件；通过冗余 IOTA（CC-TAIX11 / CC-TAID11）做通道冗余接线 |
| 兼容 IOTA | CC-TAID01（非冗余）/ CC-TAID11（冗余）/ CC-TAIX01（非冗余）/ CC-TAIX11（冗余）/ CC-GAIX11、CC-GAIX21（本安型） |

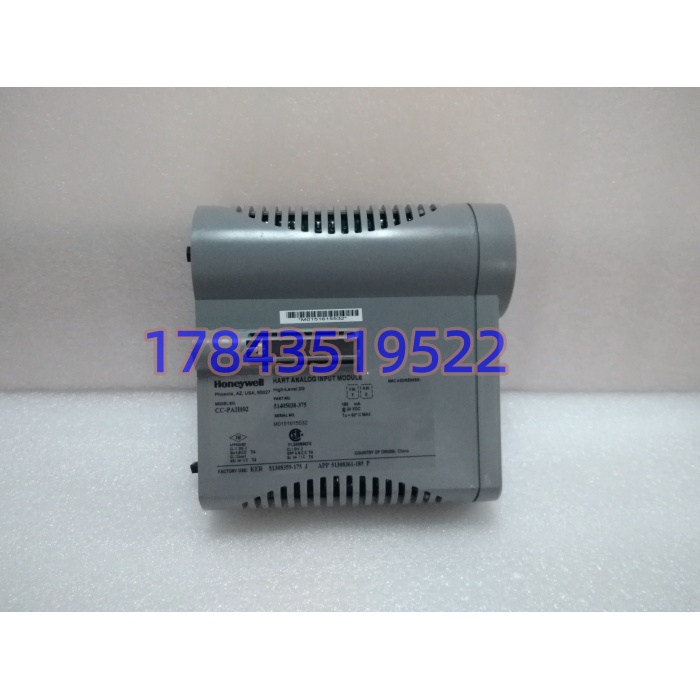

| 工作温度 | 0–60 ℃（铭牌标 Ta≤60℃ Max），存储 -40–85℃ |
| 环境 | 5–95% RH 非凝露，IP20 柜内，G3 防腐（铭牌 High-Level.G3） |
| 认证 | Class I Div 2 Groups A–D T4、Zone 2、Ex nC II C T4、CE |
| 尺寸重量 | 约 160×140×50 mm，约 0.3 kg |
| 生命周期 | C 系列仍属现役维护平台；375/376 均为流通物料号，376 为后续批次，可互替 |
产品介绍
CC-PAIH02 是 Experion PKS 里最常被点名的 AI 卡之一——16 路高电平、带 HART 透传、插 IOTA 上 C300 控制器。它不隔离通道间（这点很多人买错，以为和 CC-PAIN03 或本安卡一样通道独立），同模块 16 路共参考地，接线时现场仪表负端不能乱串不同地电位，否则共模进来读数飘。HART 透传是它存在的理由：4–20 mA 给控制用，叠加的数字信号直接进 Honeywell 的 HART 管理数据库，变送器改量程、读膜片温度、看诊断不用另配 MUX。
坦白讲，这卡现场最典型的坑不是参数，是375 和 376 混发和IOTA 选错。375 与 376 硬件一致、固件向下兼容，Experion 组态里都识别成 CC-PAIH02，但采购单写死 375 时供应商发 376 别拒收，上机前在 Configuration Studio 读一下 IOM 版本就行。IOTA 则绝对不能乱配：非冗余柜用了 CC-TAIX11 会多出一组端子没接、冗余柜用了 CC-TAID01 则切不了冗余对。我在乙烯装置遇到过备用通道全悬空但 HART 互相串音，根因是 13–16 差分通道的补偿端没按 IOTA 手册短接参考地。
应用场景与行业案例
CC-PAIH02 失效表现很”软”：单通道读数死在 3.98 mA（开路默认）、HART 能通但 PV 不更新、或 16 路一起周期性跳 1–2 个数（背板 I/O Link 瞬时断链）。最烦的是开路检测”太灵敏”——变送器端活路但卡判定开路，控制回路切手动，操作工还以为是阀门卡。
- 炼油/石化装置：压力、流量、液位变送器（Rosemount 3051/ Yokogawa EJA）4–20 mA 进 CC-PAIH02，HART 顺带把膜盒温度送 AMS 做预测维护。
- 火电锅炉辅网：汽包水位三取二、给水流量补偿、除氧器压力，50 ms 扫描够用，不抢汽机 DEH 那类高速卡。
- 水处理/污水厂：pH、浊度、电磁流量计，0–5 V 和 4–20 mA 混接同一卡，省槽位。
- 制药配液系统：HART 读质量流量计密度/温度，GMP 审计追踪直接走 PKS 历史库。
- 老旧 TDC3000 升 PKS 过渡：原 SI 卡信号重整到 C 系列 I/O，CC-PAIH02 承接大部分高电平回路，不移变送器。
真实案例：2024 年华东某 PTA 装置，一条进料流量回路白天正常、后半夜周期性跳手动，报警”AI Channel Fault Open”。查变送器（3051S）本体健康，HART 通讯正常，但 PV 每隔 40 分钟丢 2 秒。翻 CC- 发现是 375 批次老卡，通道 7 的 HART 解调 IC 温漂，柜内夜间降到 18℃ 时误判开路。库存有颗 376 批次拆机件，上测试台带 3051S 跑 HART 压力标定，PV 稳、开路诊断不误报，带电热插拔换上去（先屏蔽该点控制、切手动），2 分钟恢复。仪表班长原话：”卡没死透，是半夜冷一点就装死，差点让人天天爬管线查变送器。”
