描述
产品详情

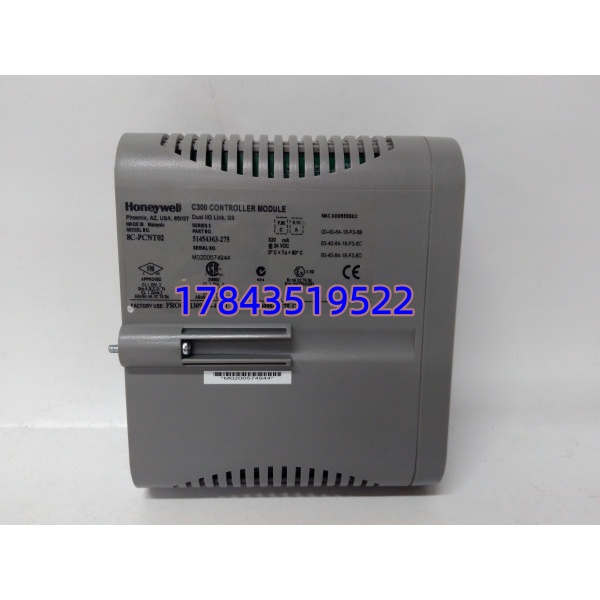

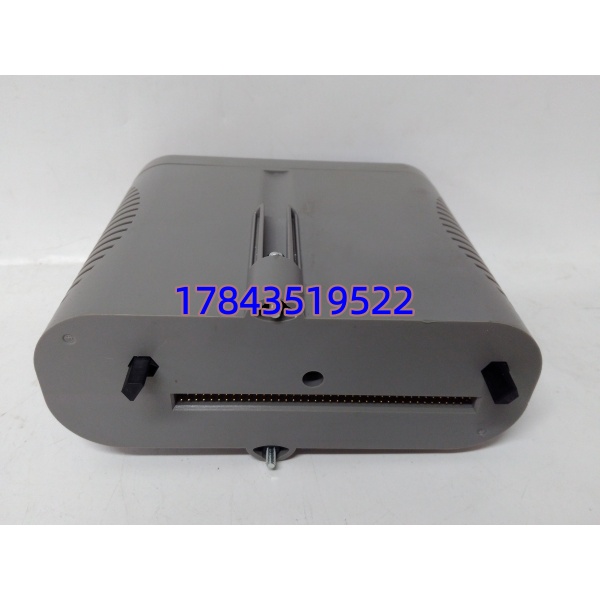

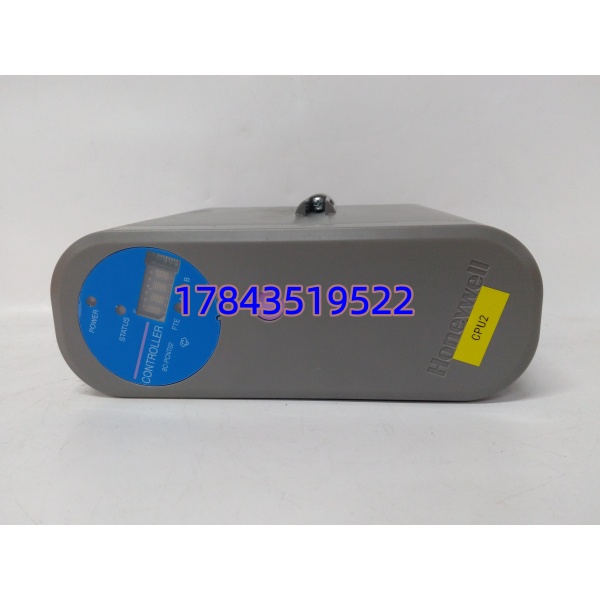

· 型号：8C-PCNT02（C300 Control Processor，物料引用 51454363-275）
· 品牌：Honeywell Process Solutions
· 系列：Experion PKS — C300 Controller (Series C)
规格参数
- 模块名称：C300 Control Processor (CP) for Experion PKS / TDC 3000 Series C
- 完整订货/物料：8C-PCNT02（常见附加 51454363-275 标明 Firmware rev / Conformal Coating——以实物标签为准）
- 适用机架：Honeywell Series C I/O 机架（C300 本地机架或扩展架），也可作 C300 Redundancy 主/从对
- 处理器：32-bit RISC embedded（依批次 MPC82xx / x86 兼容），控制循环 1 ms 最小（典型用户任务 50–500 ms 可组态）
- 内存：程序 + 数据 RAM（典型 64–128 MB 依 FW），非易失 Flash 存工程 + 参数
- 通信接口：
- 2 × 10/100Base-TX RJ45（Plant Network A / B）——连接 Experion Server / Console 或 Plant LAN Switch（需 Honeywell 认证交换机）
- 1 × Control Firewire (IEEE 1394 基于) 到本地 I/O 机架或 FTE (Fault Tolerant Ethernet) 远程 I/O 接口（通过 CCB / FTE 模块）
- 1 × Service/Debug 串口（Mini-USB 或 RS-232 依版本）
- SD 卡槽（前侧）：存工程备份 / 下载 FW / Event log 导出
- 冗余：支持 1oo2 热备——两台 C300 背靠背同步（需同 FW 版本），切换 < 50 ms（无扰输出保持 Last Value 或 Fail-Safe 依组态）
- 安全等级：可选 SIL 2 (IEC 61508) 认证版本
- 状态指示：RUN / STOP / ERROR / NET A/B Link Act / I/O Active LED
- 背板供电：+5 V DC 来自 Series C 机架背板（经电源模块 PS-C 或类似），典型 8–12 W
- 工程软件：Experion PKS — Control Builder (Quick Builder 兼容导入)
- 工作温度：0 ℃ ～ +60 ℃（储存 -40 ～ +85 ℃）
- 湿度：5 % ～ 95 %（非冷凝）
- 认证：UL、cULus、CE、FM Class I Div 2（依版本）、IEC 61131-2
- 物理：Series C 标准模块尺寸（单槽宽 ≈ 35 mm），带锁定柄与弹出助拔器
产品介绍
（采用 核心数据驱动 + 停机损失视角 切入）
8C-PCNT02 是 Experion PKS 的”大脑”——它跑你花数月组态的回路、顺控、Batch phase。现场实测发现 CPU 硬件故障率很低（＜ I/O 卡电源），但人为操作风险高：换 CPU 忘下装程序、SD 卡工程版本与 Console 不一致、FW 版本低于工程最低要求——这三类占”新 CPU 不 RUN”的 90%。我的习惯：换前确认同 FW → 插模块 → 先 Read Module Info (Console → On-line → → Properties) → 从 SD 卡或 Engineer Station Download Application → 核对 I/O 通信 → 切 RUN。绝不先拔旧卡删备份。
库存经理算账： CPU 单价高但单点故障致全装置控制丧失——建议按 每控制室/每相同 FW 版本备 1 块冷备（多装置相同 PKS 版本可共享池备）。双 冗余配置已是最佳实践，单 CPU 关键装置强烈建议备一块。注意与 Series C 电源模块(PS-C)、FTE 通信模块(CC-PCF901 等) 分开备——电源故障率高于 CPU。
应用场景与库存策略
最常见的”惊魂时刻”：大修完下载工程后钥匙忘旋到 RUN（或处 Monitor 模式不输出）——前门绿灯闪但现场阀不动作。另一类是冗余对之一台 FAIL 报警，切换正常但无热备——提醒你备件不在架内。
典型场景与备货建议：
- ：按 每 PKS 主版本(FW)备 1 块 8C-PCNT02 冷备，多套相同 FW 共享池备；新项目 FAT 要求供应商随系统附额外 1 块 Spare。
- ：单 CPU 关键→备 1 块 / 每两种相同 FW 版本共享 1 块；非关键可协调但建议仍备。
- 老 TDC 3000 升级 Experion 保留部分 UCN I/O： 插 Series C 机架配 UCN Interface 模块——确认 51454363-275 FW 支持 UCN IOP 版本（Console 中 Check Compatibility）。
- 集团多基地：统一 Experion PKS Firmware 主版本（如全 FK 或 GL 版）后按总数 5–10% 备 CPU 集中调度，降呆滞。
真实案例：某沿海炼厂芳烃装置 Experion PKS（ 冗余对 FW xx.Rx），运行第七年计划大修——为防意外购按建议早囤一块 8C- 同 FW（51454363-275 标）。大修后做冗余切换测试发现 Standby 不 Sync（老卡 EEPROM 微量坏块未全失效致校验错）——当即用新囤件替换 Standby，主 RUN 不中断，同步 PASS。保运原话：” CPU 少见坏，但这台七年的 standby 读出自检 warn 埋隐患——幸库里有同 FW 块等换。要是等报 Fault 再调货得停一侧 半小时以上做切换测试，现在无感。” 后续全厂同 FW 池备维持 1 块。
