描述
产品详情

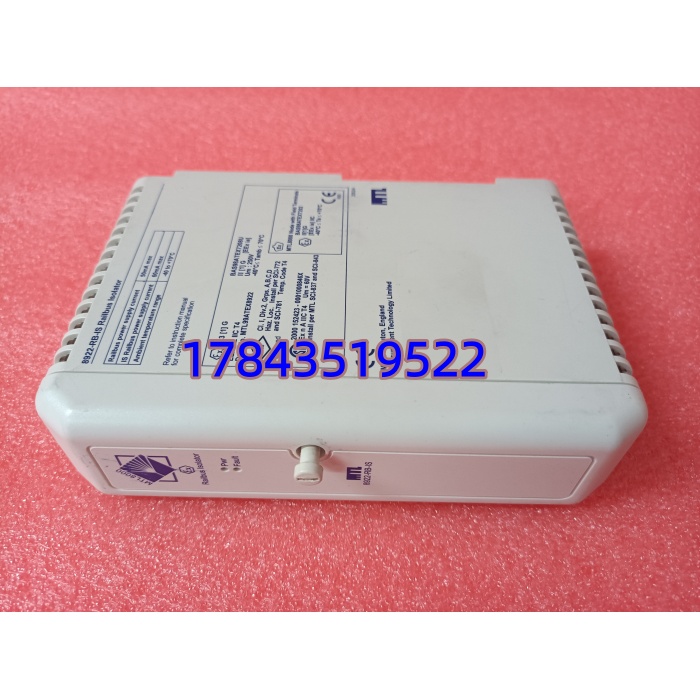

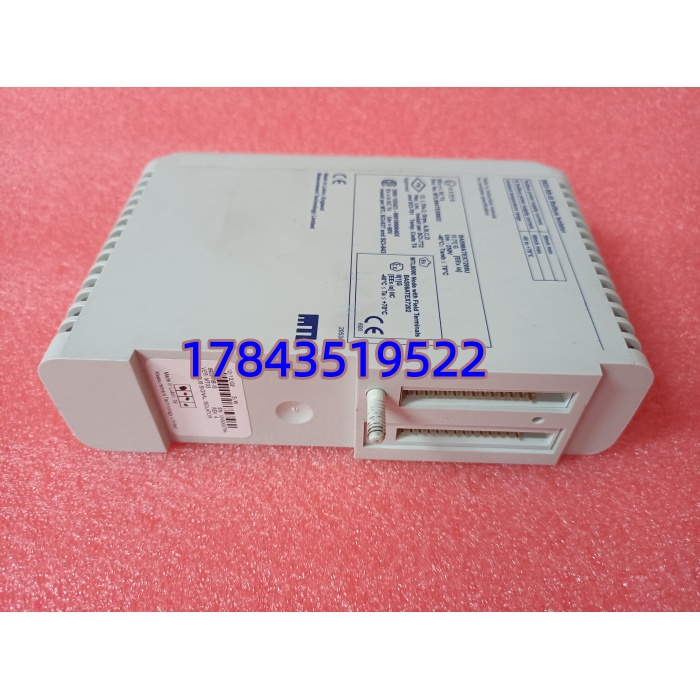

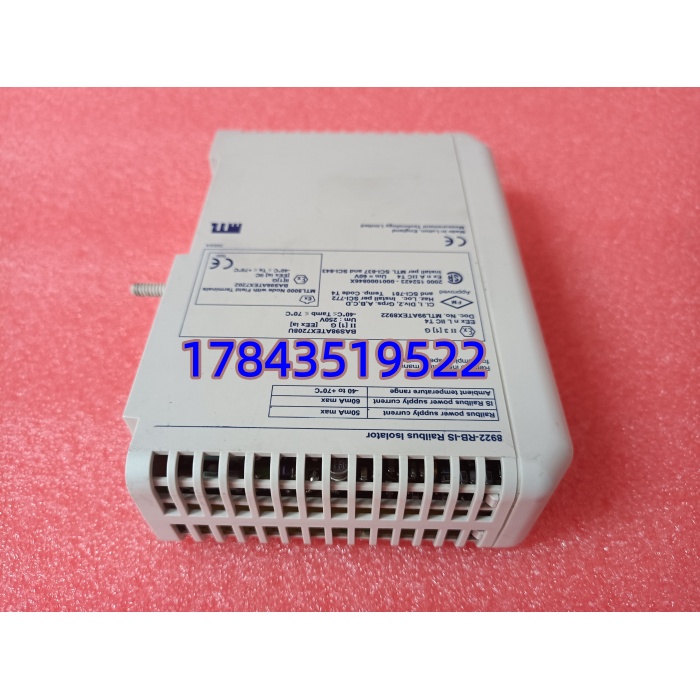

· 型号：8922-RB-IS
· 品牌：MTL Instruments (Eaton)，Honeywell PAC8000 系统配套件
· 系列：PAC8000 I/O System — Railbus Isolator（本质安全隔离模块）
规格参数
- 完整型号：8922-RB-IS（MTL Part No.，Honeywell PAC8000 Ref: 2565845）
- 产品类别：PAC8000 Railbus Isolator — 本安与非本安 Railbus 区段光电/电流隔离模块
- 适用系统：Honeywell PAC8000 分布式 I/O（配本质安全 IS I/O 模块如 8220-DI-IS、8230-AI-IS 等）
- 安装方式：插在专用 Railbus Isolator Carrier 8725-CA-RB（DIN 导轨或面板安装），非直接插 I/O 机架
- 接口：Safe Area Side（2/2）→ 母头 Railbus 连接器；IS Side（2/1）→ 公头 Railbus 连接器
- 隔离电压：Safe Area 侧 Um = 250 V；IS 侧 Un = 18 V（本安回路额定电压）
- 背板供电电流：Safe Area Railbus 侧最大 50 mA @ 12 V DC；IS Railbus 侧最大 60 mA @ 12 V DC
- 模块功耗：最大 1.2 W
- 危险区认证：Class I, Div 2, Groups A/B/C/D 或 Zone 2, IIC T4（需核对具体证书号）
- 尺寸（约）：110 mm(W) × 160 mm(H) × 42 mm(D)
- 重量：约 345 g
- 工作温度：-40℃ ~ +85℃（以手册为准，部分资料标 0~+60℃ 运行）
- 存储温度：-40℃ ~ +85℃
- 湿度：5% ~ 95% RH 非冷凝
- 防护：模块本体 IP20，装入合适机箱可达更高（依机柜设计）
- 功能说明：系统电源不穿越隔离器两侧——IS 侧须由独立的本安系统电源（IS System Power Supply，如 PAC8000 IS P/S）供电
产品介绍
8922-RB-IS 是 本质安全架构里”守门人”——它插在 Railbus 隔离器载座 8725-CA-RB 上，把接控制器/网关的非本安 Railbus（2/2 侧）和接本安 I/O 模块（2/1 侧）的本安 Railbus 做光电隔离，既保住 IS 回路的本安认证不被非本安侧故障电压破坏，又让数据正常透传。简单说：没它，带 IS I/O 的 节点在防爆审查上过不了；它坏了，IS 侧 I/O 全掉通讯但非 IS 侧不受影响。
坦白讲这东西几乎不坏——我遇过的”隔离器故障”九成是忘记给 IS 侧供独立 24V DC（IS System Power），或 8725-CA-RB 载座没插到位导致 Railbus 接触不良。该件属慢动件，交期有时较长，老化工装置按每套带 IS I/O 的 站留缓冲库存。
应用场景与行业案例
我在沿海某炼化芳烃装置遇过： 站带 8220-DI-IS 做现场防爆按钮 DI，调试时所有 IS 点通讯超时——查下来是 8922-RB-IS 旁 IS Power Supply 熔丝烧断，隔离器因 IS 侧无电源不激活 Railbus。换熔丝后即刻恢复。教训是：IS 电源故障会表现为”IS I/O 全掉线”，先查隔离器侧 LED（如有）和 IS P/S 输出，别急着换 I/O 模块。
典型场景：
- 石化/炼油防爆区 — 现场本安仪表（NAMUR 开关联锁、本安温度/压力变送器）经 IS I/O，必须通过 8922-RB-IS 隔离方可连非本安控制器节点
- 海上平台/化工罐区 — Zone 1/2 区域就地 I/O，满足 IECEx/ATEX 本安分隔要求
- 油气处理厂火炬系统 — 火焰探测器/燃气泄漏开关 DI 经 IS I/O + Railbus 隔离上送 DCS
- 制药/精细化工 — 溶剂区域本安检测点，需物理隔离防止控制室侧浪涌串入危险区
真实案例：北方某 PVC 装置 节点（带 12 块 8220-DI-IS）运行中突然 IS 侧全掉通讯，非 IS AO/DO 正常。仪电班组先疑 I/O 模块批量故障准备拆，我让先看 8922-RB-IS——IS Power Supply 指示灯灭，量输出端 0V。查上级 24V 配电空开跳，复位后 IS P/S 恢复，8922-RB-IS 自动激活 Railbus，IS I/O 逐一上线无需重配。省了两小时盲拆 I/O 卡。事后要求：IS P/S 输入空开贴警示标签，季度巡检记 IS 侧电压。
