产品详情

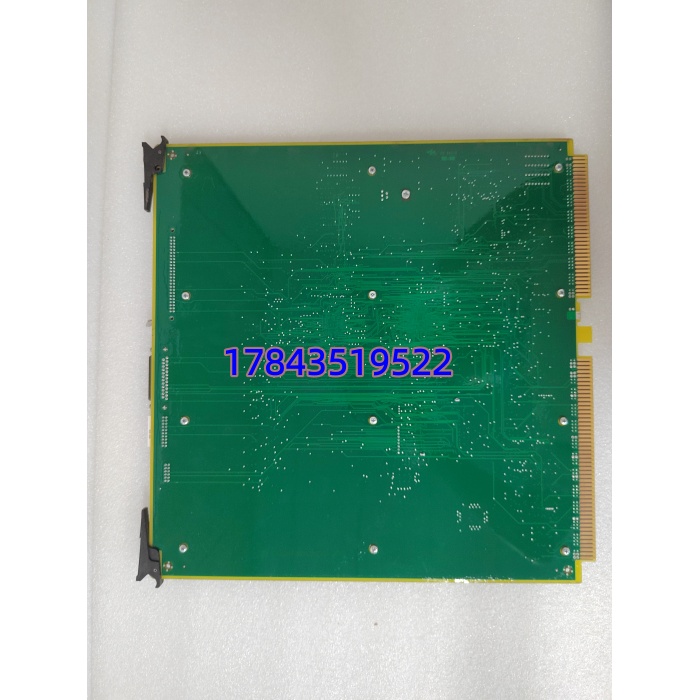

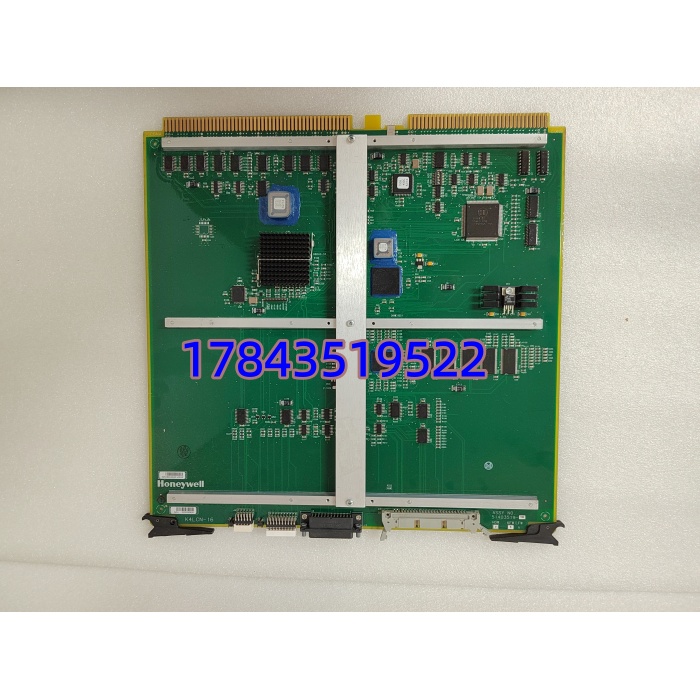

· 型号：51403519-160（板卡丝印 K4LCN-16 REV x.x）
· 品牌：Honeywell Process Solutions
· 系列：TDC 3000 / TPS — K4LCN 系列 LCN 控制处理单元（16MB Memory Option）
规格参数
- 完整型号：K4LCN-16（Honeywell 内部控制型号），订货号 51403519-160（PKS/TPS 备件清单中常见写法）
- 制造商：Honeywell Inc.（Phoenix AZ 产线居多）
- 产品类别：TDC 3000 LCN Control File / Application Processing Module（APM 形态），亦作 UCN Node in PKS UCN Mode
- CPU：Motorola MC68030 或 MC68040（依 REV，后期多为 040），带 FPU
- 内存：16 MB DRAM（带奇偶/ECC，K4LCN-4=4MB、K4LCN-16=16MB，影响可装载 CM/Point 数量）
- 非易失存储：EEPROM / NVRAM 保存节点 ID、LCN 地址、网络参数
- LCN接口：双冗余 LCN 接口（75Ω Coax 或 STP 视节点类型），令牌传递协议，速率 5 Mbps
- UCN接口（部分 REV）：可选 UCN 协处理子卡，连接 PM/APM/IOM 通过 NIM（513053xx 系列）
- 前面板指示：RUN、FAIL、LCNA/B Active LED，节点地址 DIP Switch 或 Soft Config
- 固ware/OS：装载 TDC 3000 LCN Node Image（由 <LOAD NODE> 从 HM/GUS 下装，不需用户烧录）
- 供电：背板 +5V DC / ±12V DC（依 LCN 机箱类型，典型功耗 25~40W）
- 槽位：LCN 节点机箱（LCN Node Cabinet / CG 柜）指定槽位，通常紧邻 LCN Terminator + NIM（如配置 UCN）
- 工作温度：0℃ ~ +55℃（机柜内）
- 储存温度：-40℃ ~ +70℃
- 湿度：5% ~ 95% RH（非冷凝）
- 认证：CE、cULus、FM C1D2（依具体版本）
- 兼容系统：TDC 3000（LCN 节点）、TPS（TotalPlant™ Solution）、Experion PKS with UCN（UCN Node Type = APM/K4LCN）
产品介绍
-16（51403519-160）是 Honeywell TDC 3000 体系里跑实际控制逻辑的”大脑”——它不像 PLC 那样离线编程再下载，而是作为 LCN 上的一个节点，从 History Module（HM）或 GUS 加载控制文件（CL/CM/Point Database），执行连续调节、顺序逻辑（SOPL）并把结果经 UCN 下发给 PM/IOM。-16 是 家族中 16MB 内存版本，比早期 4MB 可带更多点及更复杂 CM。
坦白讲这东西新工程师没碰过——它是 90 年代架构但全球大量炼化厂还在跑。有一点要注意：-16 与 -4 物理兼容但内存不同，混用需确认 HM 上 Control Builder 分配的点数不超限；换新卡上电后要从 HM <LOAD NODE> 重下装镜像，不存用户程序在本地 Flash。采购务必核对丝印 REV（REV D/E/F 等）与您现网节点一致——少数极老 HM 不认 的 。
应用场景与行业案例
痛点切入
我去过一套 TDC 3000 老装置， 莫名每隔数月进入 FAIL → AUTO RESTART，日志报 Memory Parity Error。查是 20 年老卡 DRAM 位翻转换成 （51403519-160 REV F 兼容现网），<LOAD NODE> 后运行至今五年未复现。老 LCN 节点内存老化是典型慢性故障。
典型场景
- 炼化/化肥 TDC 3000 LCN 节点（APM 功能） — 连续控制（PID 多回路串级、分程、选择性控制）+ 顺序逻辑（SOPL 批量/开关），SIL 不适用此为过程控制非 SIS
- TPS 系统 CG 柜冗余控制节点备双 做 APM Redundancy，HM 自动同步，单节点故障无扰切换
- Experion PKS 带老装置 UCN 迁移 — 保留原有 作为 UCN Node 连接老 PM/IOM，上挂 PKS Server 做数据集成，保护老现场接线投资
- 老厂 TDC 3000 延寿备件储备 — 原厂 EOL 后渠道买全新库存/测试拆机，防节点彻底挂掉导致装置局部失控
真实案例
西北某大型化肥厂合成氨装置 TDC 3000，LCN Node #5（ REV C，4MB）近年频繁报 “Node Not Responding” 后自恢。PM 窗口换为 5140360 REV F（与原 HM 兼容已确认）。步骤：记下节点地址 DIP→断节点电源→拔旧→插新→上电→HM <LOAD NODE 5>→RUN LED 常亮→核对 CM 在线扫描 OK。全程 20 分钟，工艺未中断（备机接管期间短暂显示数据冻结属正常）。老班长说：”这卡比我工龄都大，早该多备一块。”
