产品详情

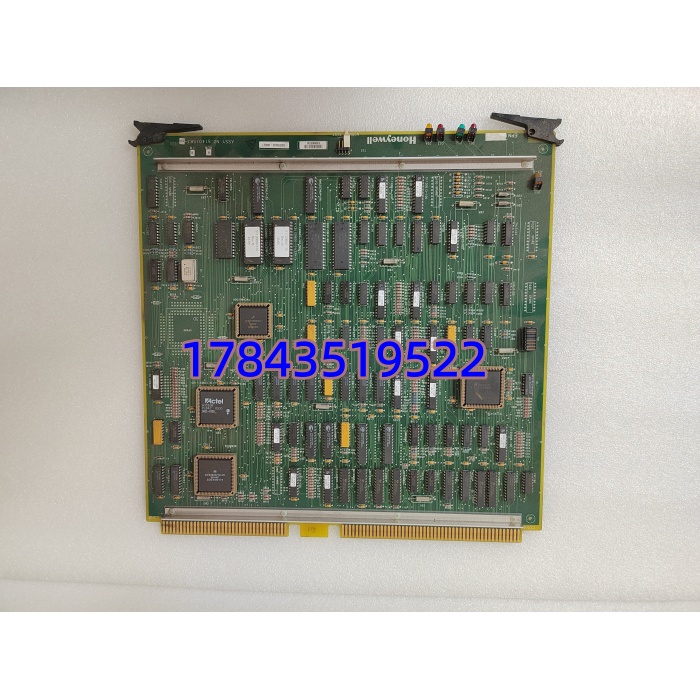

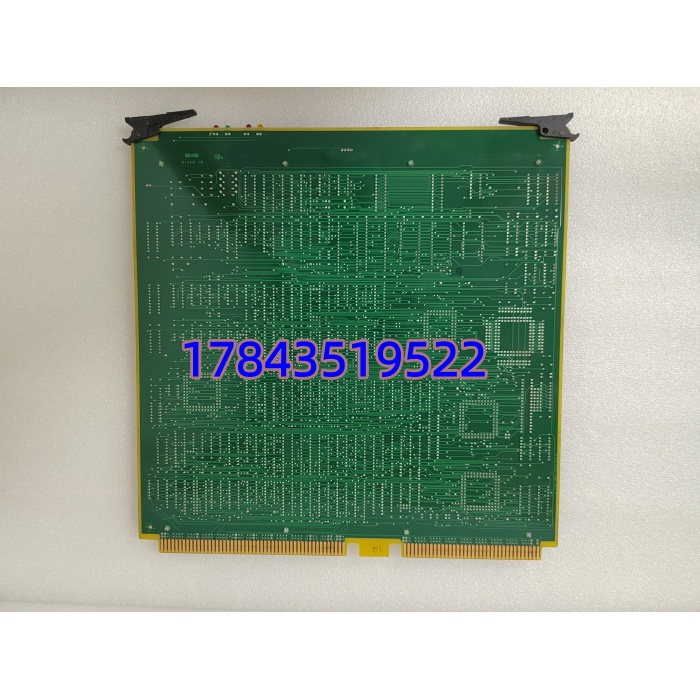

· 型号：51401583-100（市场简称 EPNI 板）
· 品牌：Honeywell
· 系列：TDC 3000 / GUS / TPS — NIM (Network Interface Module) Main Logic Board (EPNI)
规格参数
- 完整件号：51401583-100（EPNI = Enhanced Process Network Interface，NIM 主逻辑板）
- 适用系统：Honeywell TDC 3000（LCN/UCN 架构）、TPS（Total Plant Solution）、部分早期 Experion PKS 带 TDC3000 兼容节点
- 模块定位：NIM 节点内的主处理器 PCB，安装于 NIM 专用机架（非 PM/APM 槽位），需配合 NIM Modem I/O 卡（如 51304511-100 或 51304511-200）及电源模块共同构成完整 NIM 节点
- 核心功能：LCN ↔ UCN 协议转换与数据路由；UCN/LCN 双冗余链路健康管理；自动冗余切换（A→B Cable Failover）；SOE 时间同步（需固件 ‘H’ rev 支持）
- 处理器：板上微处理器 + 固件 Flash（Firmware 版本需与系统软件 rev 匹配，如 R500.xx / GUS 版本）
- 背板供电：+5V / +24V DC 由 NIM 机架背板提供（典型功耗 ≤8W），勿单独外接电源
- 通讯链路管理：监测 LCN A/B 及 UCN A/B 四个冗余通道状态，链路故障时触发 NIM Redundancy Switch
- 诊断指示：板载多枚 LED（RUN / FAIL / LCN A / LCN B / UCN A / UCN B 等，依 PCB rev），故障码可通过 US 查 NIM Diagnostic Page
- 内存：包含掉电保持 NVRAM 存 NIM 配置、节点地址、LCN Node Number 等（换板时注意配置移植或重下装）
- 物理尺寸：约 167×64×25 mm（标准 Honeywell NIM PCB），重量 ≈0.23kg
- 环境：工作 0～+50℃（部分资料 -20～+60℃），5～95% RH 无凝露；存储 -40～+85℃
- 配套件（必须）：NIM 机箱 + 电源 + NIM Modem I/O Card（51304511-100 系列）+ 此 EPNI 板 = 完整 NIM 节点；LCN 同轴/光纤电缆 + UCN Twinax/Cat5（经 UCN 接口模块）
- 认证：CE、UL 508、符合 IEC 61010-1（依批次）
- 停产状态：TDC3000 一代 NIM EPNI 进入 Legacy/Discontinued，全新原厂极少，市场靠 NOS + 测好拆机
产品介绍
51401583-100 是 Honeywell TDC 3000 / TPS 系统里 NIM（网络接口模块）的主逻辑板（EPNI）——简单说它就是 NIM 节点的”大脑”，负责把上层 LCN（操作员站、HG、APP 等）和下层 UCN（HPM/PM/APM 控制器）之间的数据包做协议转换并路由分发，同时管冗余切换和时间同步。它本身不是完整 NIM 机箱，必须插进 NIM 机架配好 Modem I/O 卡（51304511-100）和电源才能用。
有一点必须提醒：这板子存着 NIM Node Number 和 LCN Address 在 NVRAM 里，换新板后要重下 NIM 配置（从 US → Configure → NIM → Download），或直接用 Honeywell 提供的 NIM Config Disk/Utility 写入，不下载配置 NIM 起不来或 Node ID 错导致全网 LCN 地址冲突。我在现场遇过有人直接插新板子期望自动同步——结果 LCN 报 Duplicate Node Number，老 US 还连不上 UCN。
应用场景与行业案例
痛点切入：
炼化装置 TDC 3000 系统 NIM 节点 EPNI 板老化报 “NIM Processor Fail”，LCN 与 UCN 断连——操作站看不到 HPM 数据，相当于半个装置”盲操”。NIM 通常是 1:1 冗余对，单块坏可切备机继续跑，但长期降级运行审计不通过，且备机也随时可能挂。这种时候等原厂交期不现实，要的是一块同 rev 测好拆机能立马顶上。
典型场景：
- 炼油/石化 TDC 3000 — NIM 节点连接 LCN（US/HG/History Module）与 UCN（HPM 多对），EPNI 板任一故障需更换恢复冗余
- 电厂 DCS（Honeywell TPS）— GUS 节点作 LCN-UCN 桥，老线备件难寻，NOS 测好件保系统寿命
- 化工厂老 TDC3000 扩容/搬迁 — 重建 NIM 节点需新配 EPNI + Modem 卡，按原 Node # 重配
- 早期 Experion PKS 兼容模式 — 保留 TDC3000 UCN 设备时需 NIM 节点过渡（C300 直连 UCN 不在此列）
真实案例：
某炼厂常减压装置 TDC 3000，A 侧 NIM EPNI 板 51401583-100 连续报 “Watchdog Timeout” 后 FAIL LED 常亮，B 侧接管正常未跳车。因系统已运行 20+ 年原厂无新件，从库存找一块测好拆机（同 PCB rev，固件兼容 R500.2），先确认 B 侧 NIM Healthy → 断电 A 侧 NIM 机架 → 拔旧 EPNI → 插新 → 上电 → 从 US 做 NIM Configure Download → 核对 LCN Node # 与原记录一致 → RUN LED 亮，冗余对同步 OK。全程 45 分钟，没动工艺。老师傅说：”TDC3000 最怕 NIM 双故障，这板子柜里永远要多留一块。”
