描述

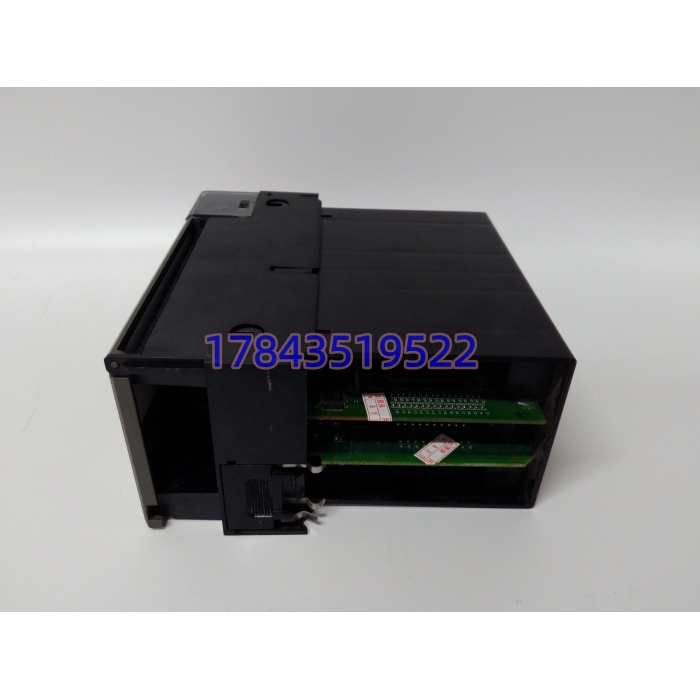

产品核心详情

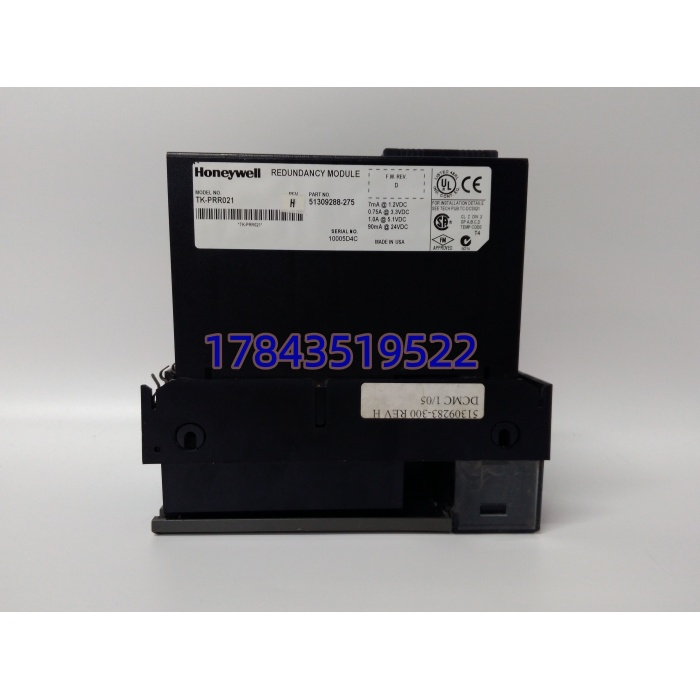

· 型号：TK-PRR021
· 品牌：Honeywell
· 系列：Experion PKS C200 / Series-A
规格参数
| 项目 | 参数（以 Honeywell TK-PRR021 手册及 51309288-275 为准，需核对 Rev 尾标） |
|---|---|
| 适用控制器 | C200（CEE 控制执行环境），插 Series-A 机架 C200 右侧专用冗余槽 |
| 冗余架构 | 1+1 热备（Active/Standby），主备 C200 各插一块 TK-PRR021，两模块间光纤或背板级联 |
| 同步方式 | 内存镜像（控制块、PID 输出、累计值、顺序步号、SOE 缓冲）+ I/O 状态同步 + 诊断心跳 |
| 切换判决 | TK-PRR021 持续监测主 C200 心跳、看门狗、背板通讯、任务调度健康度，故障判定后触发切换 |
| 切换时间 | <50 ms（控制器级切换，I/O 模块不停顿，工艺侧无感知） |
| 同步链路 | 早期版本经背板；后期 Rev C 起支持光纤直连（LC 接口，多模 62.5/125 μm，波长 1300 nm） |

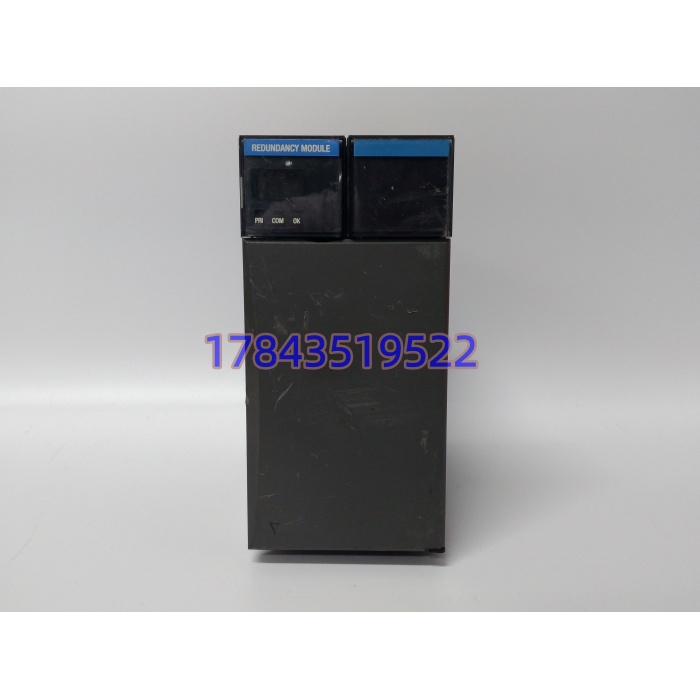

| 诊断功能 | 前面板 ACT/STBY/SYNC/FLT 四灯；主备状态、同步质量、链路误码上报 Experion Station |
| 供电 | 从 Series-A 机架背板取 5 V/24 V，典型功耗约 5 W，无外供端子 |
| 热插拔 | 支持在线更换（备机侧可热插拔，主机侧不建议运行时拔除非紧急情况） |
| 指示 | 前面板：ACTIVE（主）、STANDBY（备）、SYNC（同步正常）、FAULT（故障） |
| 机械/环境 | 单槽 Series-A 专用模块，尺寸同 C200 卡件，IP20 柜内，0~+60℃工作（存储 -40~+85℃） |
| 认证 | UL / CE / FM（以铭牌为准），Class I Div 2 需配防爆机箱 |
| 状态 | 原厂随 平台 EOL，新项目推 C300/ACE 冗余对，存量市场为拆机/翻新/第三方维修 |
产品介绍
TK-PRR021 是 Honeywell Experion PKS 里 控制器”不死”的底牌。两台 一主一备，各插一块 TK-PRR021，两块之间拉一根光纤（或经背板），主机的每一轮控制扫描结果、每一个 PID 输出、每一条 SOE 记录，都实时镜像到备机。主机要是哪天 CPU 挂了、看门狗咬了、背板通讯断了，TK- 在 50 ms 内把控制权切给备机，I/O 模块根本不知道控制器换人了，输出保持不动，工艺参数不跳变。说白了，它就是 冗余对的”裁判+传声筒”。
坦白讲，这块模块在现场的存在感比 TC-PPD011 还低——只要灯绿着，没人想起它。但一旦主备 SYNC 灯闪红，那就是大事的前奏。和 C300 的冗余方案比，+TK- 的同步走专用链路，不占控制网络带宽，切换确定性更好；缺点是架构封闭，两块 TK- 必须同 Rev、同固件，混插直接报”Redundancy Mismatch”拒绝同步。和横河 Vnet/IP 冗余、Emerson DeltaV 冗余比，Honeywell 这套的切换时间指标（<50 ms）属于第一梯队，但配置复杂度也高——光纤弯曲半径、接头清洁度、同步误码率，哪个出问题都会导致冗余降级。电商页面常把它写成” 通讯卡””Series-A 扩展卡”，都不对，它就是干冗余判决这一件事的。
应用场景与行业案例
我在现场遇到过最后脊发凉的，是某乙烯裂解装置 冗余对 TK- 的 SYNC 灯间歇性闪烁，Experion 里报”Redundancy Degraded – Sync Quality Poor”，但主备切换正常，没人当回事。三个月后主机 电源模块风扇卡死过热保护，本该切备机，结果备机因为同步链路长期误码率高，内存镜像落后了 200 ms，切换瞬间 PID 输出跳变 8%，裂解炉燃料气阀猛开，炉膛压力瞬间冲高，SIS 硬接线联锁抢在 DCS 前动作，全线停车。事后查光纤接头，发现维护时被人碰过，端面有指纹油污，误码率从 10⁻¹² 掉到 10⁻⁶。
典型场景：
- 乙烯裂解炉控制： 冗余对 + TK- 守护 8 组裂解炉管出口温度，切换时燃料气调节阀输出不动，防止炉膛超温或熄火。
- 炼油催化主风机：防喘振控制回路存 RAM，冗余切换时喘振线不跳变，避免压缩机进入喘振区损坏叶轮。
- 海上平台井口控制： 冗余对经 TK- 同步，主控制器因盐雾腐蚀故障时 50 ms 内切备机，井口不会因 DCS 失电误关断。
- 电厂锅炉给水控制：三冲量给水 PID 存 RAM，冗余切换时给水流量无扰动，汽包水位不波动。
- 制药发酵罐批次控制： 跑 S88 批次，冗余切换时 Phase/Step 不中断，发酵批次不因控制器故障报废。
真实案例：前年北方某炼油厂，催化装置 冗余对报”Redundancy Lost”。主备 TK- 的 SYNC 灯全灭，备机切 Active 失败，系统降级为单机运行。拆下两块 TK- 对比，主机侧 Rev B（2014 年产），备机侧 Rev C（2018 年备件入库），固件版本差了两代。查记录发现三年前备件入库时只核对了型号 TK-，没注意 Rev 尾号，仓库直接发了当时最新的 Rev C。两版固件同步协议不兼容，长期运行靠”勉强握手”维持降级同步，直到主机风扇故障触发切换，备机因为协议不匹配拒绝升 Active。紧急从兄弟装置借了一块 Rev B 的 TK- 换上，同步恢复，冗余重建。仪控主任说：”以后冗余模块备件，Rev 尾号不对一块都不能入库，这不是省钱的地方。”从那以后他们备件台账加了”冗余配对 Rev 一致性”检查项，每次换板前必须核对主备 Rev 相同。
