描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 完整型号 | 51305896‑200 NIM MODEM |
| 适配系统 | TDC3000、TPS DCS 系统，安装于 NIM 网络接口机架内 |
| 网络介质 | UCN 同轴电缆令牌总线网络，5Mbps 通信速率 |
| 状态指示灯 | PWR 电源、CD 载波检测、RD 接收、TD 发送 LED 指示灯 |
| 供电 | NIM 机架背板供电 |
| 安装形式 | NIM 机箱内部子板，非独立机架插槽板卡ManualsLib |
| 工作温度 | 0 ℃ ~ +55 ℃（柜内运行） |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 相对湿度 | 5%‑95% RH，无冷凝 |
| 防护等级 | IP20，仅限控制柜内部使用 |
| 生命周期 | 原厂停止生产，仅库存备件供货 |
产品深度介绍

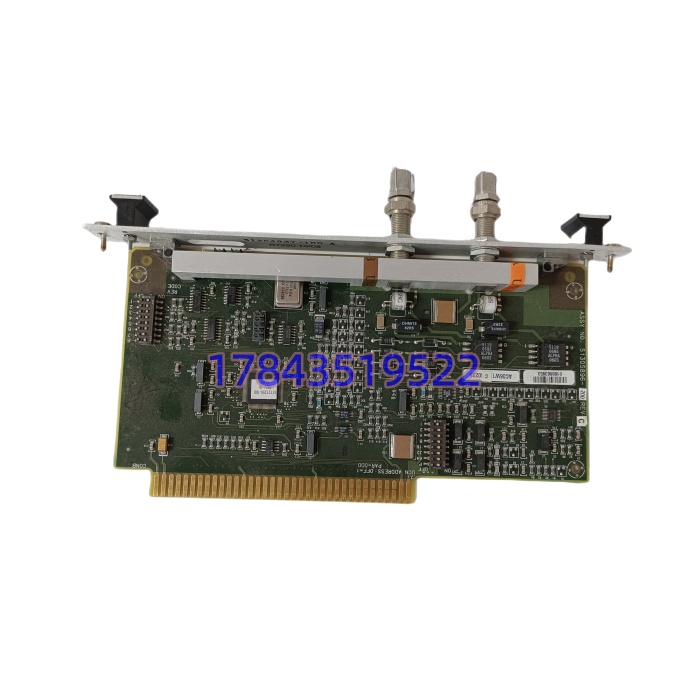

霍尼韦尔 51305896‑200 NIM MODEM 是 TDC3000/TPS 系统 NIM 网络接口模块内部的 UCN 调制解调子板，作为 LCN 本地控制网络和 UCN 万能控制网络之间物理层桥梁，完成信号调制解调处理，实现两个网络之间数据转发、报警传递、程序下装等工作。
NIM 整机可以配置主备冗余，该 Modem 子板故障会直接造成 UCN 网络失联，UCN 侧控制器、过程管理站全部无法和 LCN 网络通讯。该硬件属于老 DCS 备件，原厂不再供货，化工、炼油老装置只能依靠存量备件完成故障更换，建议做末次采购储备，规避网络故障无备件停机风险。
应用场景与行业案例
TDC3000/TPS 是大量老炼化、电厂在役运行的 DCS 平台。NIM 调制解调子板一旦失效，UCN 网段全部控制器脱离系统，现场回路全部失去监控，属于高危单点故障。很多装置系统运行超过 20 年，原厂交付周期长达数月，备件断供是运维最大压力。
典型应用场景：
- 石油炼化‑炼油装置 DCS 系统 用于常减压、催化装置 TDC3000 系统 NIM 节点，一旦 Modem 故障，UCN 网全部控制器离线，装置必须做紧急降负荷处理。
- 火力发电厂‑机组辅控 DCS 电厂化水、输煤、脱硫老 TPS 系统，NIM 节点承载大量 I/O 控制器，通讯中断会造成辅系统失去监控。
- 煤化工‑老装置 DCS 改造过渡期 装置还未整体迁移 Experion，继续沿用 TDC3000 硬件，备件故障直接影响整套工艺生产。
- 油气管道‑场站 DCS 控制系统 长输管线场站，DCS 依靠 UCN 网和现场控制器交互，通讯中断会造成管线压力、流量失去监控。
案例：某华东炼化厂 NIM 节点故障抢修 去年上半年，华东某炼化厂一套催化装置 TDC3000 系统，NIM 节点上报 UCN COMM 通讯故障，UCN 网下所有控制器全部离线。 检修人员排查，NIM 主 CPU 工作正常，LCN 网络状态正常，判定 NIM MODEM 子板硬件损坏。联系原厂，交货周期 16 周。 催化装置不能长时间无监控，装置只能维持降负荷运行。 项目找到现货备件，更换前完整记录旧板跳线、硬件版本；备件上机后，核对 NIM 节点地址，再投入运行。 NIM 节点恢复，UCN 网络全部控制器重新上线。事后该工厂采购两块同款备件入库作为应急储备。
