产品详情

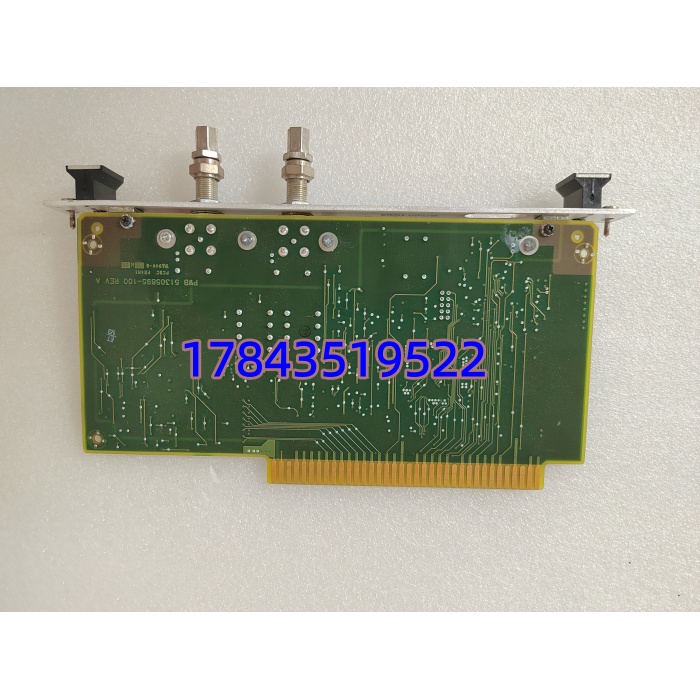

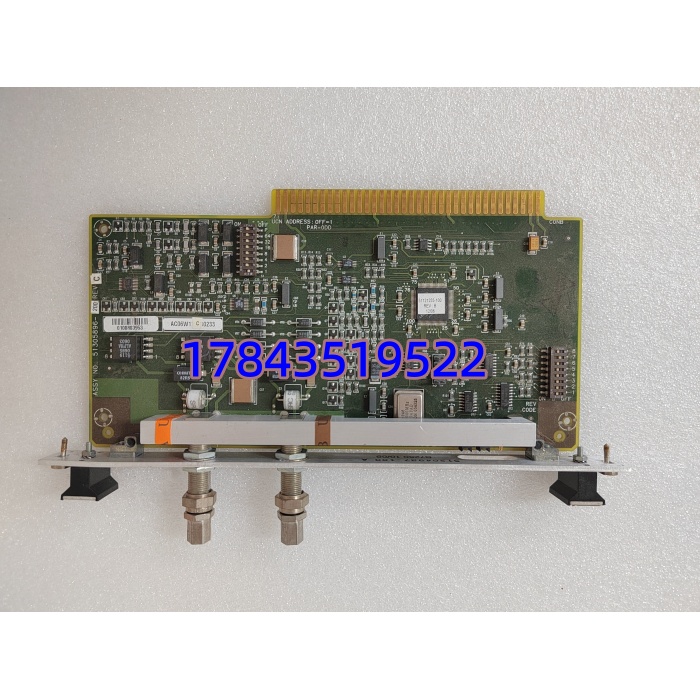

· 型号：51305896-200（CE-compliant UCN Modem Paddle for NIM）
· 品牌：Honeywell Process Solutions
· 系列：TDC 3000 / TPS — Network Interface Module (NIM) UCN Modem Card
规格参数
- 完整型号：51305896-200（Non-CE 版为 51305896-100，新购/替换建议 CE 版 -200）
- 产品类别：NIM 机架 UCN Modem Paddle Board（接口子卡），安装在 EPNI 主处理卡上
- 适用系统：Honeywell TDC 3000、TotalPlant Solution (TPS)、Experion PKS 含 Classic NIM 节点
- 配套主板：必须配 Enhanced Process Network Interface (EPNI) 51401583-100（F/W Rev H+ 如需 SOE 同步）
- 网络接口：2× BNC 同轴 Female（UCN Channel A / Channel B，75Ω 特性阻抗，载波带 UCN IEEE 802.4 Token Bus 5 Mb/s）
- UCN 冗余支持：双通道 A/B 独立物理链路，NIM 自动切换，单通道故障不影响 LCN↔UCN 通讯
- 供电方式：由 NIM 机架背板经 EPNI 卡取电（典型 24 V DC，模块自身无外接电源端子）
- 物理形式：桨板卡（Paddle），通过板边连接器插到 EPNI 51401583-100 顶部/侧面接口，由固定螺柱锁定
- 尺寸（参考）：约 238 mm × 114 mm（9-3/8″ × 4-1/2″），重约 0.2 kg
- 工作温度：0℃ ~ +60℃（NIM 机架内控温）
- 存储温度：-40℃ ~ +85℃
- 认证：CE（51305896-200 为 CE 合规版），UL / CSA 依系统整体认证
- 取代关系：单片 51305896-200 替代早期 PNM I/O + PNI I/O + Mini-Coax 电缆结构，简化 NIM 内部布线
- 配套电缆：需 UCN 同轴电缆（75Ω RG-59/U 或 Honeywell 专用，带 BNC 头），依现场拓扑长度定
- 诊断：NIM 状态由 EPNI 卡 LED（RUN / FAIL / UCN A / UCN B / LCN）反映，本卡无独立 LED
产品介绍
51305896-200 是 TDC 3000 / TPS 系统 NIM（网络接口模块）里的 UCN MODEM 桨板卡，负责把 EPNI 主 CPU 卡的 UCN 数字信号调制成同轴电缆上传输的载波信号，提供 A/B 双冗余 BNC 口连 UCN 网络（接 HPM/APM/LM 等节点）。它在物理上插在 51401583-100 EPNI 卡上，一块 -200 取代了早期 NIM 架构里 PNM I/O 板 + PNI I/O 板 + 多条 Mini-Coax——集成度高、故障点少。简单说：NIM 是 LCN 和 UCN 之间的”翻译”，这卡是翻译官的”嘴巴”，它挂了 UCN 整条网络节点就扫不到。
坦白讲这卡本身 MTBF 很高，我现场遇到过 UCN 闪断大多是 BNC 头未拧紧或同轴缆特性阻抗不对（用了普通 RG-58 而非 75Ω RG-59），其次是 NIM 机架背板金手指氧化。该件属 Legacy 慢动件，TDC 3000 老厂建议按每对冗余 NIM 留一块缓冲。
应用场景与行业案例
我在几套炼油 TPS 系统遇过同样事：大修后 UCN B 通道报 Loss，查 EPNI 卡 RUN 灯正常、LCN 通，量 BNC 口有信号但误码率高——拆出 51305896-200 看金手指轻微氧化，无水乙醇擦拭重插、BNC 头重压紧固后恢复。教训是五年以上 NIM 开盖做金手指养护，别等 UCN 丢节点再慌。
典型场景：
- 炼油/石化 TDC 3000 装置 — NIM 节点连接 LCN（CG/US/HM）与 UCN（HPM/APM），非它无法桥接两网
- 火电工控老系统 TPS 改造保留期 — 仿真机或历史数据站经 NIM 访问 UCN 数据点
- Experion PKS 兼容模式(Classic NIM) — 老 TDC 3000 向 PKS 平滑过渡时 NIM 节点保留，该卡仍需原型号
- 海外老厂 TDC 3000 全生命周期延寿 — 无 NIM MODEM 卡则 UCN 物理层不完整，控制器脱网
真实案例：南方某炼厂催化装置 TDC 3000 TPS，NIM-A 正常 NIM-B 冗余待机。年度切换测试时发现 NIM-B 报”UCN A/B Loss”，EPNI 51401583-100 更换后依旧。拆 51305896-200 比对——发现插脚根部有一根细微裂纹（运输震动导致桨板受力点 PCB 微裂，罕见但存在）。库房有测好备件，替换后双 NIM 冗余正常，切换测试 PASS。老师傅说——桨板卡薄，拆装时先松固定螺丝再拔，别直接掰板边。
