描述

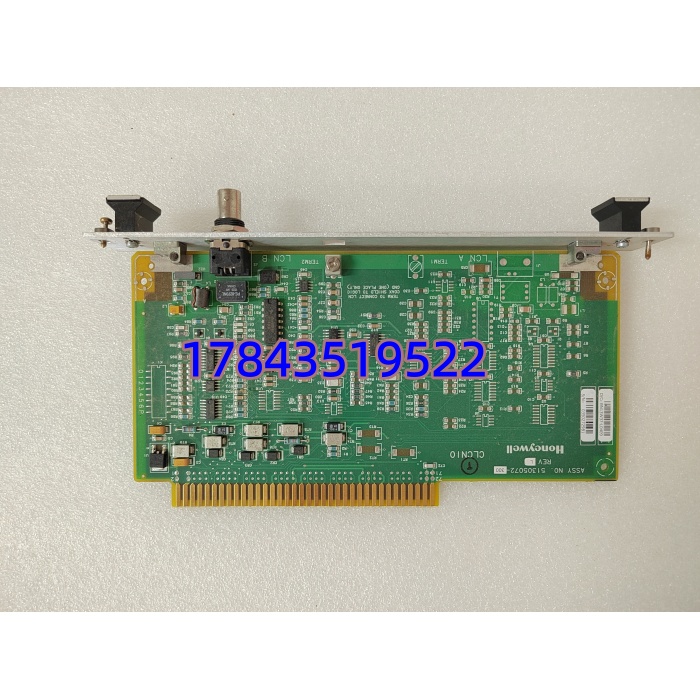

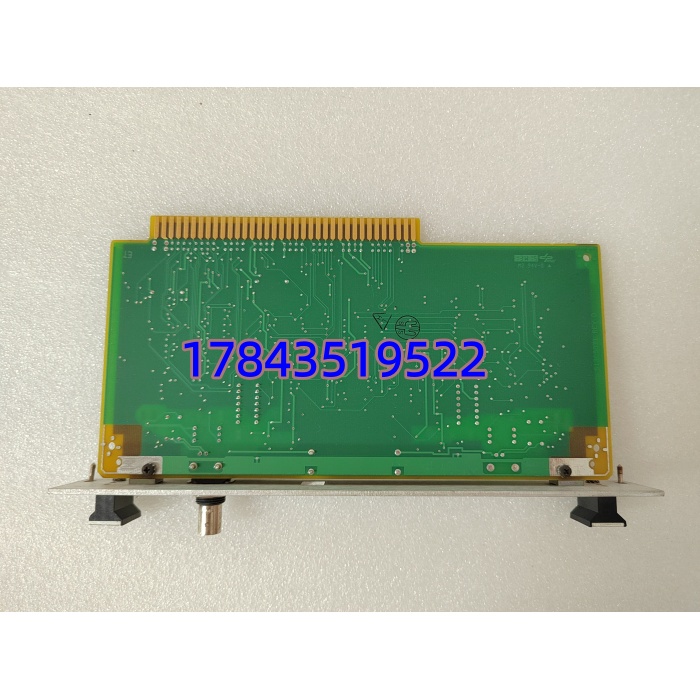

产品详情
· 型号：51305072-300（CLCN-B）
· 品牌：Honeywell
· 系列：Experion PKS C300 系列通信模块 / TDC 3000 LCN Interface
规格参数
- 产品类型：CLCN-B Local Control Network 通信链路模块（C300本地I/O接口 / TDC3000 LCN B通道接口板）
- 适用系统：Experion PKS C300/C200控制器机架；TDC 3000 / GUS / US / APM（作为LCN B通道卡 51305072-200为A通道）
- 安装槽位：C300机架右侧通信扩展槽（通常Slot 2或指定通信槽）；TDC3000插I/O或通信槽配LCN电缆
- 通信接口：C300背板高速串行LCN（与本地I/O机架通信），TDC3000侧 BNC T型头接LCN同轴 Cable B（75Ω）
- 通信速率：C300←→本地I/O 10 Mbps全双工串行；TDC3000 LCN 5 Mbps令牌传递（需核对原系统版本）
- 最大本地I/O机架数：单CLCN-B最多挂8个C系列本地I/O机架（FIM/DIM/AIM等）
- 冗余支持：系统中可配双CLCN-B做1:1热备（主备状态同步，故障切换<1个扫描周期）；TDC3000中与CLCN-A(51305072-200)组成LCN双缆冗余
- 供电：由控制器机架背板供给 5 VDC（典型约 3.5～4.0 A），无需外部电源
- 功耗：典型 6～8 W（依固件版本）
- LED指示：PWR（电源）、RUN/ACTIVE（运行）、COM/STAT（链路活动）、ERR/FAULT（故障）——具体标识依硬件代次略有不同
- 热插拔：支持（系统运行时可在线更换，建议先确认冗余伙伴健康）
- 诊断功能：上电RAM/ROM自检、链路完整性监测、模块温度/电压监测，故障码通过Control Builder显示
- 物理尺寸：标准C系列模块，约 180×70×40 mm（7.09″×2.76″×1.57″）
- 工作温度：0～+60℃（TDC3000版资料部分标-40～+85℃贮存）
- 存储温度：-40～+85℃
- 湿度：5%～95% RH 非冷凝
- 认证：CE、UL 61010-1、CSA（以实物铭牌为准）
- 组态软件：Honeywell Control Builder（Experion PKS）自动识别，中通过LCN Node Definition配置
产品介绍
51305072-300 CLCN-B是霍尼韦尔DCS里两种用法都常见的模块——在Experion PKS 机架上它是本地I/O通信卡，插右侧槽负责跟FIM/DIM/AIM等本地I/O机架通过专有LCN串行链路通讯，最多带8个机架，支持双卡热备；在老/GUS系统里它是LCN网络的B通道接口板（对应A通道是51305072-200 CLCN-A），用BNC接75Ω同轴，和A卡一起做LCN双缆冗余。
坦白讲这卡本身很少坏，但现场出问题多半是LCN同轴头氧化、端接电阻缺失导致A/B链路不同步，误以为模块故障。换件时特别注意：系统要成对冗余配置时两块CLCN-B固件版本需一致；替换要确认是CLCN-B（B通道绿标）不是CLCN-A，插错槽位LCN网络会掉节点。
应用场景与行业案例
我遇过一次化工厂控制器报”CLCN-B COM LOSS”，A卡正常B卡闪断——量LCN同轴端接OK，最后发现是旧机房装修震动导致BNC T型头内芯微松。紧固后恢复，没换模块。但也碰到过雷击经LCN共模打坏接口变压器，只能换卡。
典型场景：
- ——右侧槽插CLCN-B（常配双卡冗余）连本地I/O机架放置于同一机柜或相邻柜，确定性I/O刷新<100ms，非它不可因C系列本地I/O只认此专用LCN链路。
- ——作为B通道冗余通信卡与CLCN-A成对，保证LCN单缆断裂历史数据/操作指令不中断，关键老系统延寿必备。
- 电厂化水/输煤 Experion混合架构——+CLCN-B驱动本地数字/模拟I/O，同时通过UCN上连HPM/Experion服务器。
- 装置扩容/迁移项目——新增站需配CLCN-B才能挂本地I/O机架，不可省略或用第三方网卡替代。
真实案例：
南方某炼化芳烃联合装置，系统运行第18年，LCN B通道卡（老版CLCN-B）亮FAULT灯，A通道扛着跑但无冗余。库房有测试OK的51305072-300 CLCN-B（CE版兼容），择低负荷窗口断A节点电（LCN节点可逐个断电不影响其他节点——需严格按Honeywell操作SOP），拔出旧卡插入新卡，恢复供电，LCN自动重扫节点，B通道绿灯常亮回归冗余。全程未影响装置操作。老师傅说：”最怕LCN全掉，A/B卡各留一块冷备是铁律，二十年没改过。”
