描述
产品详情
· 型号：51196655-100
· 品牌：Honeywell（霍尼韦尔 Process Solutions）
· 系列：TDC 3000 / TotalPlant 系统 — ACX633 双节点电源（DNCFA 卡架用）
规格参数
- 零件编号：51196655-100，行业标识 ACX633 Dual Node Power Supply
- 产品类型：TDC 3000 DNCFA 卡架专用交流输入多路直流输出电源模块
- 输入电压：90–132 V AC 或 180–264 V AC 自动切换（标称 120V/240V AC，50/60Hz）
- 输入电流：120V AC 时约 4A，240V AC 时约 2.5–3A
- 额定输出功率：约 165 W
- 直流输出 +5V：+5.0 V DC @ 20 A（主供电，数字逻辑与处理器）
- 直流输出 +12V：+12.0 V DC @ 3 A（模拟/通信卡部分）
- 直流输出 -12V：-12.0 V DC @ 1 A
- 直流输出 +27V：+27.0 V DC @ 0.6 A（继电器线圈/现场部分供电）
- 保护功能：过流(OCP)、过压(OVP)、短路保护、热关断自恢复
- 时钟配置：板载跳线可选内部线频时钟(INT)或外部时钟(EXT)，用于 SOE 时间同步
- 兼容卡架：DNCFA 双节点卡架组件，如 51196727-100、51196728-100 等
- 安装方式：垂直插入 DNCFA 卡架左侧/底部电源仓（依机柜配置），螺栓固定
- 冷却方式：强制风冷（内置风扇）或自然对流依具体版本，注意风扇寿命
- 工作温度：0～+55℃（存储 -40～+85℃，以原厂手册为准），相对湿度 5～95% 非凝露
- 尺寸/重量：约 254×140×64 mm / 约 2.8～3.2 kg（需核对实物）
产品介绍

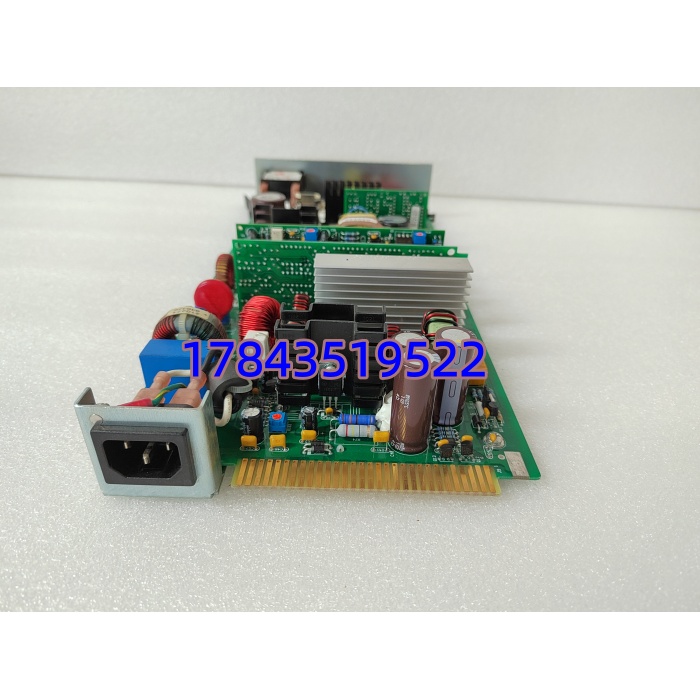

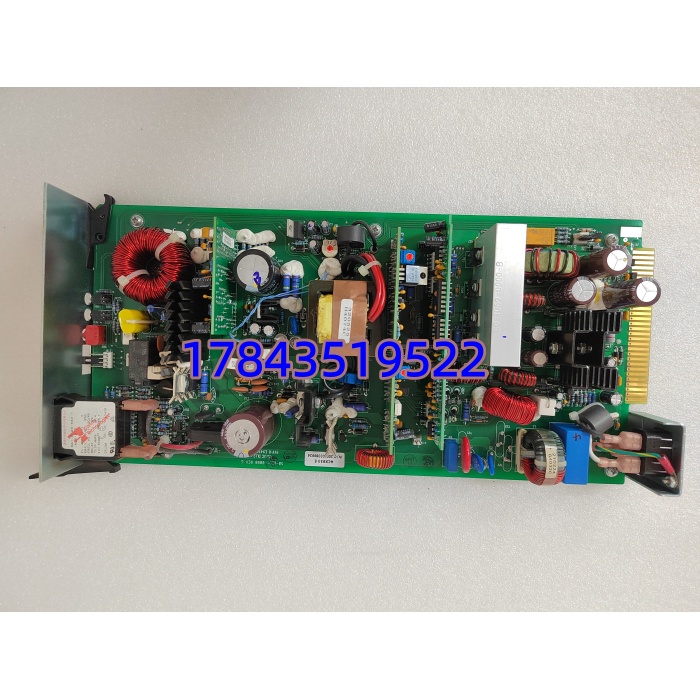

51196655-100（ACX633）是 Honeywell TDC 3000 系统 DNCFA 双节点卡架的专用供电模块，把市电变成四路稳压 DC——+5V 给 APM/UCN 节点和 I/O 卡逻辑，±12V 给模拟/通信部分，+27V 给继电器线圈。坦白说它就是 TDC 3000 机柜的”心脏供血”，一挂整个节点全灰屏，我见过半夜因电源模块风扇卡死过热保护导致双节点同时掉电的惨案。
有一点要注意：它专用于 DNCFA 双节点架构，不是普通开关电源，输出组和引脚定义绑定卡架背板。替换时务必核对旧件完整型号 51196655-100，部分后期 TPS 升级可能用 51196655-200 或其他变体，别混用。原厂已停产（EOL），市面靠 NOS 和拆机测试良品流转，重点关注风扇状态和电解电容鼓包。
应用场景与行业案例
痛点切入
我在炼化老装置碰到过 TDC 3000 柜 A 节点反复重启、B 节点 OK——量 +5V 输出只有 4.65V 且纹波大，风扇转但出风弱。拆出 51196655-100 发现内部辅助电解电容老化压降，换电源模块后电压回 5.02V，双节点稳跑。这东西坏法通常是电容干涸或风扇停转，不是彻底炸掉，容易被忽略成”节点偶尔通讯闪断”。
典型场景
- 炼油/乙烯 TDC 3000 APM 节点柜 — DNCFA 卡架双节点供电，原位替换恢复
- 电厂辅机 TPS 系统 — 老线 MRO 保留原架构不升级，找同型号续命
- 化工老装置 UCN 网络节点柜 — 为 HIU/HPM 及本地 I/O 卡提供四路 DC
- 旧产线备件储备 — 停产项目提前囤 NOS，避免全网淘件
真实案例
某化肥厂年度大修后 DCS 柜上电，A 节点 RUN 灯不亮，B 节点正常。互换两节点电源模块——B 节点也跟着灭，确认是 51196655-100 故障。库房有一块测试 OK 的拆机件，断电拆旧装新，上电节点自检 PASS，Historian 重连。老师傅感慨：”这铁疙瘩一坏全灰，早该五年前多备一块。”
