描述
产品详情
· 型号：0574-A-012（控制/接口卡）& 0574-A-0131（继电器输出扩展模块）
· 品牌：Honeywell（霍尼韦尔）
· 系列：System 57 / 574 Series 气体检测与火灾报警系统配套卡件
规格参数
- 产品型号：0574-A-012（基础控制/接口卡或底座）、0574-A-0131（继电器输出扩展模块）
- 适用系统：Honeywell System 57 Gas Detection System / 574 系列 F&G 控制盘
- 0574-A-012 功能：传感器信号调理接口或系统底板（依具体子版本可含 4 通道催化/电化学输入、LCD 状态指示、与 05074-A-012 配对使用）
- 0574-A-0131 功能：多通道继电器输出模块，将 System 57 报警/故障信号转为现场干接点
- 继电器通道数：通常 8 路或 16 路独立 SPDT（依子版本，常见 8-relay 版），部分配置支持 Form C
- 继电器触点类型：SPDT 干接点（Form C）
- 触点额定值：2A @ 250VAC / 2A @ 30VDC（阻性负载），需降额用于感性负载
- 供电方式：由 System 57 背板 DC 24V 总线供给（典型 18～32VDC）
- 传感器兼容（0574-A-012 关联）：催化燃烧式（0–100% LEL）、电化学式（如 H₂S/CO/Cl₂ 等）
- 报警设置：可编程 A1/A2/A3 报警级（需配合完整 System 57 组态软件）
- 诊断功能：传感器开路/短路检测、继电器线圈健康指示（部分版本）
- 指示：前面板 LED 显示通道状态/报警/故障/电源

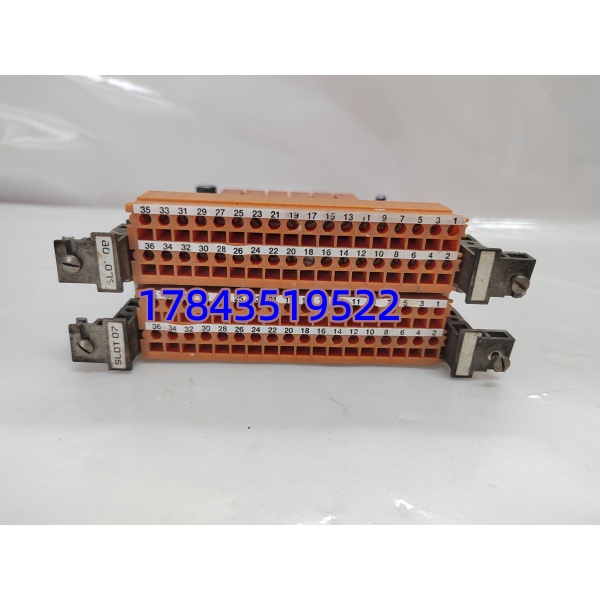

- 接线端子：可插拔螺丝端子块（2.5mm² / 14 AWG）
- 安装方式：插入 System 57 标准机架槽位或固定在 F&G 控制盘内指定位置
- 工作温度：0～+55℃（典型，部分资料 -5～+55℃）
- 存储温度：-25～+70℃
- 相对湿度：10～90% RH 非凝露
- 安规认证：EN50270、EN60079（气体检测相关）、UL/FM/cUL（依具体版本）
- 配套常见组合：05074-A-012（4-ch 气体控制卡）+ 0574-A-0131（继电器扩展），或 0574-A-012 作底板+0574-A-0131 作联动输出
产品介绍
0574-A-012 和 0574-A-0131 是霍尼韦尔 System 57 / 574 系列气体检测与火灾报警盘里的配套卡件。0574-A-012 通常是传感器接口卡或系统底板——负责把催化/电化学探头的 mV 信号调理成数字量、做零点/跨度校准并显示浓度；0574-A-0131 是继电器扩展输出模块，把系统判定的 A1/A2 报警或故障信号变成 SPDT 干接点去驱动现场风机启停、切断阀、声光警铃。两者通过 System 57 背板总线协同，构成完整的 GDS（Gas Detection System）本地控制单元。
坦白讲，这套东西新项目霍尼韦尔主推 Experion F&G 或 XNX 分布式，但大量老化工厂、海上平台、LNG 站还在跑 System 57——卡件停产只能找 MRO 库存或测试 OK 拆机。有一点要注意：0574-A-012 有多个子版本（单纯底板 vs 带 4-ch 检测电路），0574-A-0131 也有 8 路/16 路继电器之分，采购前核对原柜内旧件完整标签，别光看大号。
应用场景与行业案例
痛点切入：
我在海上平台遇过老 System 57 盘 0574-A-0131 某继电器触点氧化导致 H₂S 一级报警不联动声光——平台人以为探头坏，实际是联动继电器卡死。这种故障特征是系统液晶屏显示”A1 Alarm”但现场没响，容易被误判为探测器问题。换块 0574-A-0131 后恢复正常。老 F&G 盘的继电器模块是唯一点动现场大功率负载的部件，触点老化是高概率故障点。
典型场景：
- 炼油/化工装置区 GDS——System 57 本地盘，0574-A-012 接催化 LEL 探头，0574-A-0131 联动紧急排风/切断阀
- 海上平台火气系统——空间受限用 System 57 紧凑盘，继电器模块驱动声光报警器（需 SIL 2/3 认证架构整体评估）
- LNG 接收站围堰区——多点 H₂S/CH₄ 检测，0574-A-0131 提供多区独立报警干接点去 ESD
- 老系统 MRO——原建厂 BOM 列 0574-A-012+0574-A-0131，新 F&G 系统改造成本高，原位替换最经济
真实案例：
南方某 PTA 装置，围堰区配 Honeywell System 57 气体报警盘，4 只 0574-A-012 各带 4 只催化探头，2 块 0574-A-0131 做报警联动。大修后启机发现 Zone B 二级报警不启动排风机——查盘内液晶有 A2 提示但继电器无动作。拆下 0574-A-0131 测触点常开端阻值 ∞（线圈吸合但触点烧蚀开路），库房有测试 OK 拆机件，断电替换、插回背板、上电——联动测试全点正常。安全员感慨”早把继电器模块列入三年轮换清单就好了，省得开工前夜加班”。F&G 系统卡件建议纳入定期功能测试，继电器属易耗件。
