描述
产品详情
· 型号：05704-A-0145
· 品牌：Honeywell Process Solutions
· 系列：05704 系列 — TDC 3000 / FSC / UDC 5000-7000 控制机架插卡（I/O 或通信处理模块变体）
规格参数
- 产品型号：05704-A-0145（A-0145 = 版本/接口变体代码，具体功能依安装在 TDC3000/FSC/UDC 哪个槽位决定）
- 兼容平台（需依现有机柜核实）：TDC 3000（APM/AXM 机架早期 I/O 或 Comm 槽）、FSC（Fail Safe Controller）Node 机架 I/O 或 Interface 卡、UDC 7000 系列控制器扩展卡
- 模块形式：PCB 插卡式，镀金手指边缘连接器，面板带 LED（PWR/Run/Err 依功能）
- 背板供电：由机架背板提供 +5 VDC、±12 VDC/±15 VDC（典型，依具体子系统——以原厂手册为准）
- 功耗：通常 < 10–15 W（依功能及激活通道数）
- 通信/总线：通过机架内 Multibus / Honeywell 专有 I/O Bus 与 CPU 通信；外部通信依版本（部分变体带 RS-485/RS-232 或 TDC-Link）
- I/O 能力（若为 AI/AI-Process 版）：典型 8/16 路高电平或热电偶/mV（需核对是否此功能——05704 系列含多种 I/O 变体）
- 指示灯：Power（绿）、Status/Run（绿/黄）、Fault/Error（红）——具体依卡功能
- 工作环境：0℃～+55℃（控制室内安装），5%～95% RH 非冷凝
- 存储温度：-40℃～+70℃
- 安装：插入指定机架槽位，面板螺钉/压板固定，需与同机架其它卡件 firmware rev 匹配
- 认证：CE、FM、CSA（依批次，以实物标签为准），部分带 Conformal Coating（C 后缀或 A 版涂层——购前核对现用是否有涂层要求）
- 配套软件：TDC 3000 Engineering Station / FSC Workbench / UDC Configurator（依子系统）
- MTBF：需核对/以原厂 FMEA 报告为准（通常 > 50,000 h 室内工况）
产品介绍

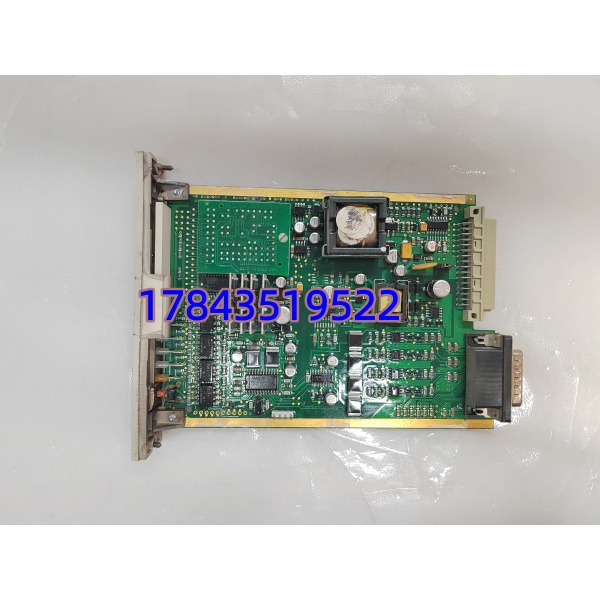

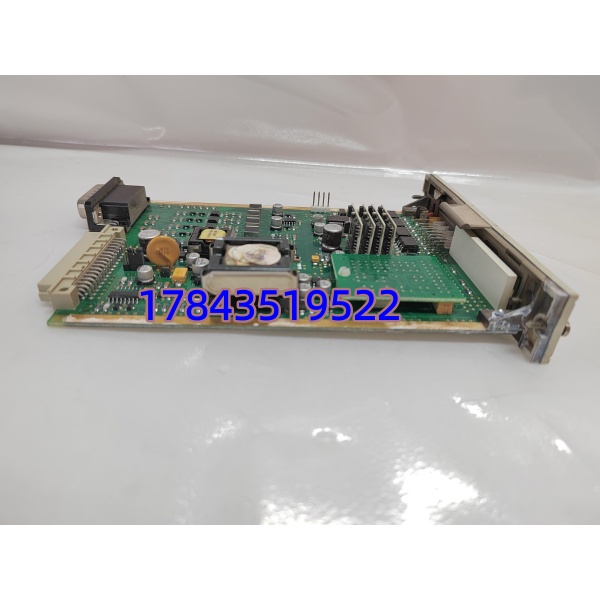

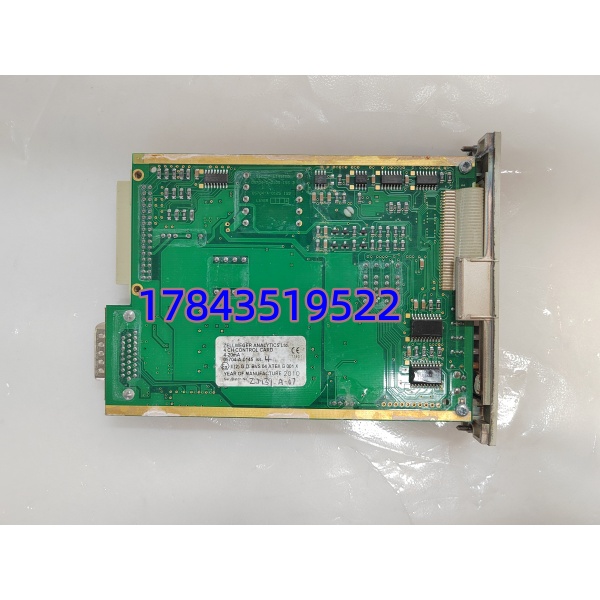

05704-A-0145 是 Honeywell 老一代过程控制平台（TDC 3000 / FSC / UDC）机架用的插卡式模块，在控制柜里负责特定 I/O 扫描或节点通信处理。它不是现场仪表也不是独立控制器，离开指定机架不能工作。国内大量 90 年代投运的炼化、乙烯装置仍跑 TDC 3000 或早期 FSC，这类卡平均寿命 15–20 年，电容老化后典型故障是上电不 Pass POST、LED 全灭或 Err 常红、相应回路变 —- 。
我在现场遇过 FSC Node 里一块 05704 系卡死导致安全逻辑扫描停——换同版本卡后 Restore 参数立刻恢复。有一点要注意：Honeywell 老卡对固件修订(Revision Letter A/B/C…)和金手指版本敏感，混插不同 Rev 有时能跑有时报 Incompatible Hardware，保守做法是买完全同 P/N（含 A-0145 及后续 -xx 尾缀）同涂层状态的备件。
应用场景与行业案例
痛点切入
深夜 DCS 维护屏报”Module Failure — Slot 3 I/O Card”或 FSC Diagnostics 显示某 Node 卡 Communication Lost，相应联锁点变 Bad Quality——这是典型老 Honeywell 卡件寿终。原厂 EOL 交期无期，系统不能等。找测试好的 05704-A-0145 同版本插进去、核对 LED 转绿、确认对应回路数值恢复，是最快的 MRO 手段。
典型场景
- 炼化/乙烯 TDC 3000 装置 I/O 扩展 — APM 机架内 05704 系列卡采集模拟/数字信号或作节点通信，老装置延寿备件
- FSC（Fail Safe Controller）安全系统 Node 卡 — 早期 SIL 3 安全联锁用 FSC，05704 系作 I/O 或 Interface，需与 FSC CPU 版本匹配
- UDC 7000 / 5000 回路控制器扩展 — 部分高阶 UDC 用 05704 家族作扩展通信或高精 AI 模块
- 老 Honeywell 系统 MRO 延寿 — 原厂宣布 EOL，渠道找 NOS(New Old Stock)或测试良品保装置再跑 5–10 年
真实案例
南方某炼厂催化裂化装置，TDC 3000 APM 机架 #2 槽位原装 05704-A-0145（8 路 AI 高电平）运行第 18 年，大修后开车报 Slot 2 Fail——LED Err 红亮，对应 4 个炉出口温度点变 —- 。原厂 EOL 无交期。找渠道调一块同 P/N(含 A-0145 及涂层状态相同)测试良品，断电拔旧插新→上电→Engineering Station 在线 Verify → AI 值恢复。工程师感慨：”这老 TDC 就仗着卡能淘到备件，再撑一届大修没问题。”
