描述

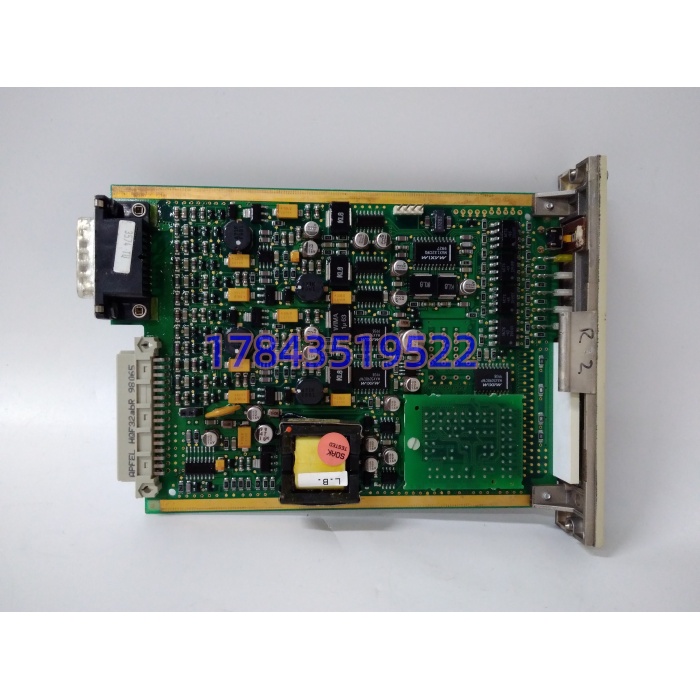

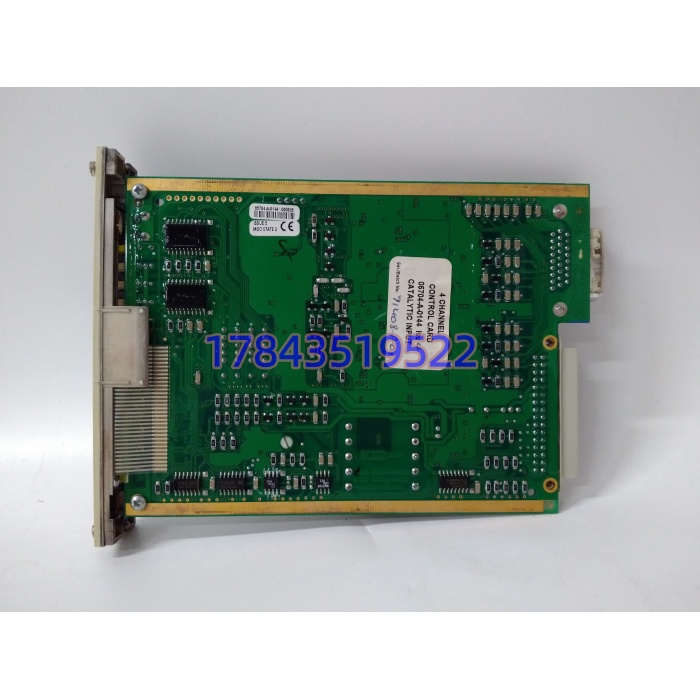

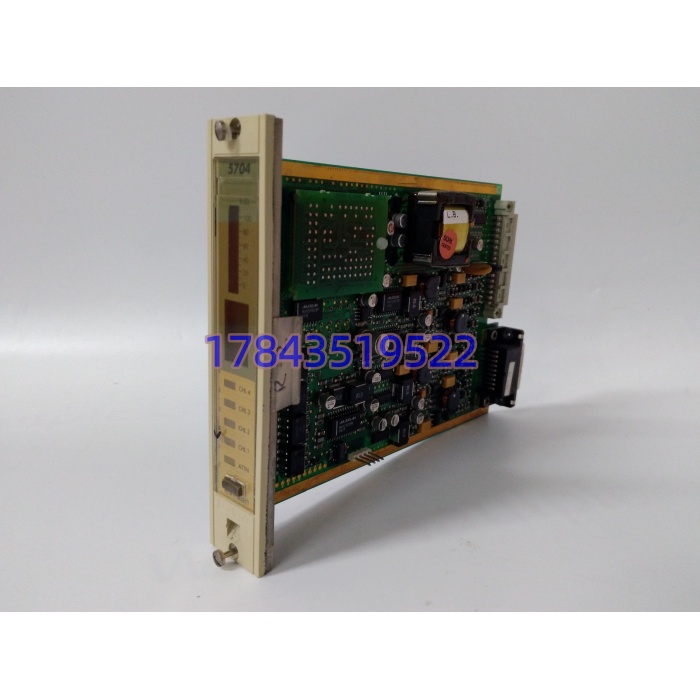

产品详情
· 型号：05704-A-0144
· 品牌：Honeywell（Gas Detection / 原 Sieger）
· 系列：System 57（5704 控制卡族）
规格参数
| 参数项 | 参数值 |
|---|---|
| 产品类型 | 四通道催化燃烧输入控制卡（4-Ch Catalytic Bead Control Card） |
| 适用系统 | Honeywell System 57 固定式气体检测机架（5704 控制器架构） |
| 同族对照 | 05704-A-0145=4–20mA 输入型；05704-A-0121=Quad Relay Interface Card（继电器执行卡，非本件） |
| 通道数 | 4 路独立催化输入 |
| 传感器类型 | 催化燃烧式（Catalytic Bead）可燃气体探头 |
| 桥路信号范围 | 15–300 mV DC（满量程） |
| 恒流驱动 | 90–315 mA 可调，1 mA 电子步进 |
| 桥路工作电压 | 2 V DC（典型） |
| 最大驱动电压 | 10 V DC |
| 最大回路电阻 | 40 Ω @ 200 mA（含传感器） |
| 桥不平衡保护 | ±100 mV 默认限值 |
| 供电 | 18–32 V DC（典型 24 V DC 背板） |
| 功耗 | 典型 8.5 W，四路满载最大 12.8 W |
| 精度 | 初始 ±1% FS；电子漂移 <±3%/6 个月 |
| 报警点 | A1/A2/A3 三级，1% FSD 步进，EEPROM 断电保持 |
| 显示 | 前面板分段 LCD（模拟条+4 位数值+信息行+图标），每通道 CH LED + ATTN/PWR |
| 指示 | A1/A2/A3/Fault/Inhibit 按通道或全局 LED |
| 自诊断 | 探头开路/短路/单灯丝断、桥不平衡、EEPROM 校验、内部 RAM |
| 通信扩展 | 本身无以太网；Modbus RTU 需经系统工程卡（05701-A-0361）或 Modbus 接口模块（05701-A-0312/313）扩展 |
| 模拟输出 | 每通道可加装 0/4–20mA 隔离输出子板（选件，非标配） |
| 继电器输出 | 本卡不直接出继电器触点，报警令送 05704-A-0121 执行（网页8 误把 0121 功能安到 0144 上） |
| 校准 | 零点/跨度经工程卡或前面板菜单，Bead mA 可调 |
| 工作温度 | -5 至 +55 ℃（据多源一致；网页11 标 -40~85℃ 未获原厂背书） |
| 存储温度 | -25 至 +55 ℃ |
| 湿度 | 20–90% RH 非凝露 |
| 安装 | System 57 机架插槽（与 05704-A-0121 继电器卡相邻布置） |
| 尺寸权重 | 约 108×67×84 mm / 0.14–0.2 kg（渠道口径不一，以实物铭牌为准） |
| 认证 | EN 50270（气体检测安全），CE |
| 生命周期 | System 57 平台整体进入退运期，05704-A-0144 无单独停产公告但原厂新货走项目制，市面 NEW SURPLUS / 拆机流通 |
产品介绍
从维护者视角看，05704-A-0144 是 System 57 机架上”一个槽位管四个探头”的件。某 LNG 罐区项目里碰过：3# 卡 Ch2 浓度显示卡在 0% 但 Fault 灯不亮，查下来是恒流源在 200mA 档漂移，桥压从 2.0V 掉到 1.7V，探头本身阻值没变但放大后满度算错——这种”精度漂但不报故障”比硬坏更坑，HMI 上可燃浓度天天 0 让人放松警惕。用工程卡 05701-A-0361 进菜单读 EEPROM 里的 Bead mA 实际值才暴露，重标定后恢复。它和 05701-A-0302（单通道卡）是叔侄关系：0302 一路、0144 四路，共享同一套桥路和报警逻辑，但 0144 的 EEPROM 容量和 LCD 驱动更复杂。
严格来说，网页8 把 05704-A-0144 写成”Four-Relay Interface Card”是张冠李戴——继电器接口是 05704-A-0121（4 路 SPCO，5A@250V AC），0144 只出逻辑令和前面板显示，外部切阀靠 0121 干。备货 BOM 里”0144 控制卡 + 0121 继电器卡”必须分开写，别被渠道商”0144 含继电器”的话术带偏。同族 05704-A-0145 是 4–20mA 输入型，替 0144 插上去桥路恒流源没负载会报 Fault，不能互替。采购端别把它当通用 AI 卡——它绑 System 57 背板协议和催化探头恒流驱动，离开这套就是块带 LCD 的放大板。TCO 上气体检测是安全合规红线，单机架按卡槽数 10% 留冷备、至少 1 张，比环保执法停站罚款便宜太多。
应用场景与库存策略
催化控制卡的痛点不是”不出数”，是”桥流漂→浓度算错→该报不报”。System 57 平台原厂新货收紧，拆机卡恒流源基准电阻老化普遍，NEW SURPLUS 价高但至少未带载。急购极易买到 0145（4–20mA 型）冒充 0144，或把 0121 继电器卡当 0144 发。
- 石化罐区/装车台 LEL 监测：4 路催化探头合一卡，非它不可（System 57 原生），建议 A 类，按机架卡槽数 10% 留冷备，单装置至少 1 张。
- LNG 接收站/天然气增压：H2/CH4 泄漏监测，建议机柜级 1 张 + 区域共享。
- 电厂氢冷机房/蓄电池室：H2 监测用催化卡，建议按机房数 ×1 张冷备。
- 老厂 System 57 未升 XNX/Sensepoint：按剩余寿命 5–8 年 Last-time-buy，0144 和 0121 同比例备（别只备控制卡忘备继电器卡）。
- 改造边界：整站迁 XNX 时 0144 自然退备；只换上位 HMI 不换机架的项目继续备原型号。
真实案例：某化工园区夜班 CH4 检测器全部显 0，SIS 没跳但环保在线数据中断。维保先查探头、查 4–20mA 隔离器全正常；最后拆 05704-A-0144 发现四路恒流源基准电压源 TL431 漏电，桥流从设定 200mA 实测 156mA，满度 300mV 信号被按 200mA 桥压折算成浓度直接削掉 22%。备件柜里有一张 05704-A-0145（4–20mA 型），插上去报”Sensor Type Mismatch”锁 CH，不能用。从同行借到 0144 同型号，热插拔换上，工程卡重标定 Bead mA，恢复。那次环保数据缺失 2 天，园区吃了一张限期整改单。之后该厂把”恒流源基准电压年度抽检+0144/0121 分开备”写进 PM 规程。
