产品深度介绍

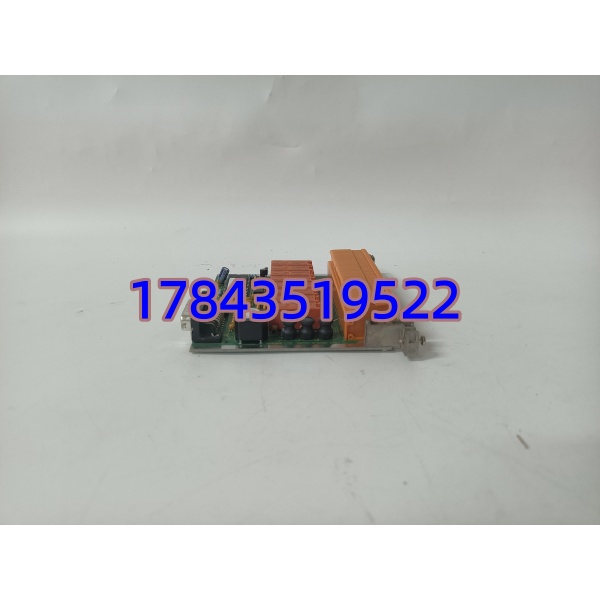

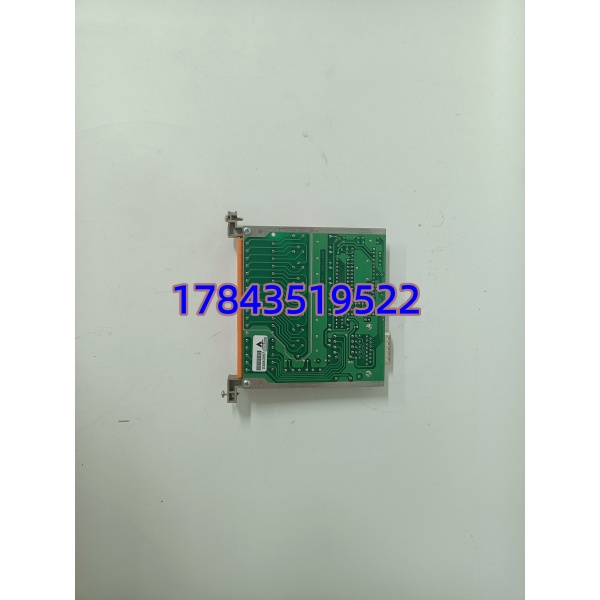

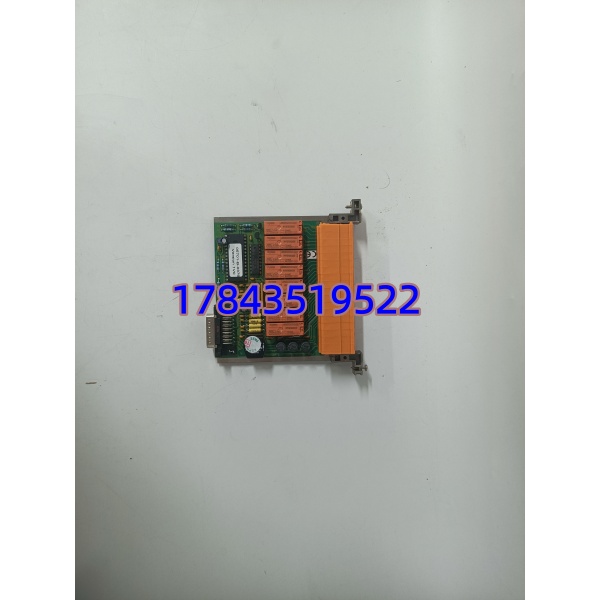

老炼化装置区 TPS 机柜里那块 05701-B-0376 端子板 CJC 传感器老化，重整炉温度点漂移超 3℃，工艺班组追着仪表问怎么回事——换它就是最直接的修法。这玩意儿不是带处理器的卡，本质是无源端子组件，专门给 Honeywell TPS 的 LLAI（Low Level Analog Input）I/O 卡配套用的，把现场来的 K 型/S 型热电偶或 mV 信号引进去，同时提供冷端补偿的物理接口，真正的 A/D 转换和线性化全在后方 LLAI IOP 卡里做。
之所以要单独备它：TPS 这种 Legacy DCS 在国内石化厂还大量跑着，原厂新件基本不排产了。我们渠道手里是欧美电厂退库余货加少量外观/导通测试通过的拆机件，序列号可追溯、端子簧片弹性正常无烧蚀。下单前你只需确认现网用的是不是 LLAI 配置的 PM I/O 机架——如果是 HPM 高电平 AI 卡配的是另一款端子板，别买串。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 05701-B-0376 |
| 制造商 | Honeywell International Inc. |
| 所属系统 | Honeywell TPS (TotalPlant Solution) PM I/O — Low Level Analog Input (LLAI) Subsystem |
| 模块类型 | LLAI 低电平模拟量输入端子板（Terminal Board，无源） |
| 配套 I/O 卡 | 须与 Honeywell LLAI I/O Processor Card 配套使用（如 05704-xxxx 系列 LLAI IOP），单独不可用 |
| 输入通道 | 8 路独立低电平通道 |
| 支持信号类型 | 热电偶 J/K/T/E/R/S/B 型 或 ±100 mV 毫伏信号 |
| 冷端补偿 (CJC) | 内置 CJC 端子对，由后方 LLAI 卡读取端子板温度做冷端修正 |
| 接线端子 | 可插拔螺钉式端子（Phoenix Contact 风格），支持 0.2–2.5 mm² 导线 |
| 安装方式 | 安装于 TPS PM 系列 I/O 背板/机架（例 05701-9001 类底座） |
| 电气特性 | 无源端子模块——无内置放大器/ADC，信号调理与 CJC 计算由 LLAI IOP 卡完成 |
| 工作温度 | 0℃ ~ +60℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 湿度 | 5%~95% RH（非冷凝） |
| 防护等级 | IP20（控制柜内安装） |
| 生命周期状态 | Legacy / 已逐步 EOL，市面流通为渠道余货或测好拆机件 |
应用场景与行业案例
炼油厂催化裂化装置重整炉温控回路，8支 K 型热电偶经接线箱汇总进 TPS 机柜——问你自己：温度示值慢慢漂，校准完没几天又偏，会不会是 CJC 端子板老化接触电阻变大？直接换 05701-B-0376 比折腾热电偶补偿线划算。
- 石化/炼油 TPS 系统 LLAI 测温回路，直接接入加热炉、反应器、再沸器的热电偶信号，CJC 冷端补偿确保 ±0.5℃ 级精度不丢失。
- 大型化肥/甲醇装置中低温段（-200℃~+400℃）用 S 型或 T 型偶配合该端子板采集，现场电磁干扰大时比 4–20mA 变送器方案省隔离器成本（前提是 LLAI 卡已配好）。
- 电厂除氧器/给水加热器温度监测，沿用 TPS Legacy I/O 架构的老机组 MRO 维护替换。
- 制药发酵罐体多点温度采集（mV 级热电阻经变送前级或直接用特殊 TC），配 LLAI 卡做低速高精度采样。
真实感微案例：
华东某炼化老装置 2023 年春检，重整单元 TPS 操作站上 4 支炉温点同步向下漂移 2.8℃，校验热电偶本身没问题，追到机柜发现 05701-B-0376 端子板上 CJC 补偿元件周围有轻微积灰受潮痕迹，端子簧片力矩也不足。原厂告之 TPS Legacy 端子板不单独接单要整机架订——等于没说。我们通过新加坡渠道调出全新原装余货（序列号可查、Honeywell 原厂标签未启封），顺丰次日达现场，断电更换端子板、按扭矩扳手重新压线，CJC 修正值回归正常，温度示值误差压回 ±0.3℃ 内。老师傅原话：”这破端子板平时没人看它，真飘了能让你查三天热电偶。”
