产品深度介绍
罐区探测器 LCD 显示 0% LEL 但 A2 灯不亮，操作工以为安全，结果是控制卡 EEPROM 里报警点被上次校准误写覆盖了——这种”假健康”在 System 57 机柜里最阴险，因为探头本身没问题、回路电流也正常，坏的是卡内比较逻辑。05701-A-0502 就是干这个的单通道管家：前面板四位 LCD+25 段条图给人看，内部微处理器跑报警比较（A1/A2/A3 三级）、驱动三颗报警 LED 和对应继电器，可选插 05701-A-0285 模拟输出子板做 4-20mA 隔离重传。和 0301（纯 4-20mA 输入版）不同，0502 是配置尾缀卡，工厂按系统 BOM 选装催化驱动子模块（05701-A-0284）或 4-20mA 子模块（05701-A-0283）后出货，同外形插回 System 57 的 3U 槽位，工程卡（Engineering Card）读 EEPROM 配置自动继承，不用重画机柜图。
采购视角说人话：0502 的商业价值在”System 57 老机柜闭眼替补”。5701 系列从 Sieger 时代硬件冻结，0502 和 0301/0302 物理可互换但子模块配置不同——买错子类型（比如 4-20mA 版插到催化探头）LCD 能显但报警点算出来是电桥 mV 不是 %LEL，审图直接打回。我们拆机件入库筛选用甲烷 50% LEL 标准气（催化配置）或 Fluke 707 电流源（4-20mA 配置）打点，读 LCD 值误差<±2% F.S.，A1(20%LEL)/A2(50%LEL)/A3(80%LEL) 继电器逐路触发，连续烤机 8 小时看电子漂移，早期失效筛出率约 2.8%。比 Honeywell 原厂 12-16 周维修翻新件、或者拿普通 PLC 模拟量卡改 GDS（省一块卡但 SIL/ATEX 验算补不回来、安评过不了）省下的不是采购差价，是罐区因 GDS 单点假健康被勒令停工整改的日损。
关键技术规格

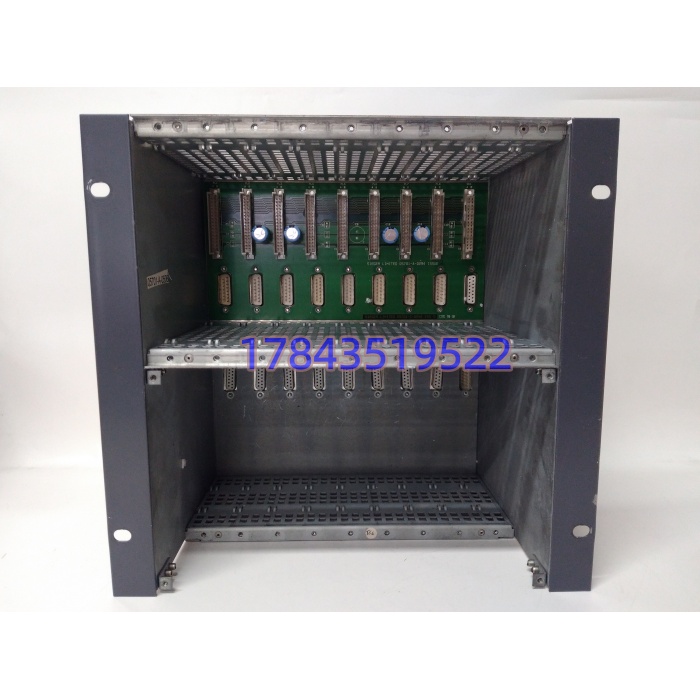

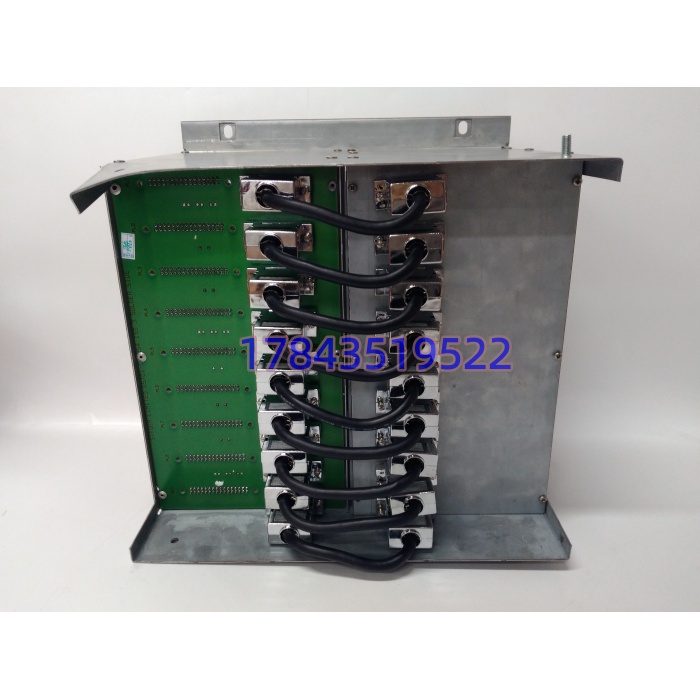

| 参数项 | 典型值/说明 |
|---|---|
| 产品类别 | System 57 / 5701 单通道气体控制卡 |
| 型号写法 | 05701-A-0502（0502 为配置尾缀；同族 0301=4-20mA版，0302=催化版，0283/0284=传感器驱动子模块，0285=模拟输出子模块） |
| 输入类型 | 依出厂插装子模块定：催化燃烧桥式（Pellistor）或 两线制 4-20mA 变送器 |
| 测量显示 | 0-100% LEL（可燃）或 0-X ppm（有毒，依探头标定），四位 LCD + 25 段条图 |
| 供电 | 18-32VDC（标称 24VDC），反极性保护，由系统 DC 输入卡经二极管 OR-ing 供 |
| 功耗 | 催化配置 3.75W 典型（含探头），4-20mA 配置 3.25W 典型 |
| 报警输出 | A1 / A2 / A3 三级气体报警继电器（SPDT），+ Fault 故障继电器 + Inhibit 抑制指示 |
| 报警点分辨率 | 1% FSD 步进，存 EEPROM，工程卡本地改写 |
| 模拟重传 | 可选插 05701-A-0285 子板，隔离 0-20mA 或 4-20mA 跟随输出，负载 ≤500Ω |
| 电子漂移 | <±2% / 6 个月（原厂标定值） |
| 本地操作 | 前面板 Alarm Reset / Card Select 按键，工程卡插槽现场校准零点量程 |
| 通信 | 系统内多卡通过机箱背板交换报警状态；可选 Modbus 串行（工程卡选项） |
| 工作温度 | -20~+55℃（推荐运行），部分资料标存 -40~+85℃ |
| 湿度 | 0-95% RH 无凝露 |
| 安装 | System 57 标准 3U 卡格式，19″ 子架半长槽位，前插后接线 |
| 尺寸重量 | 170×25×112mm，0.165kg（净）/ 1.5kg（运） |
| 认证 | ATEX / IECEx / CE / UL（依具体子类型，下单前核对标贴） |
应用场景与行业案例
“这卡 LCD 亮着 0% LEL 谁都以为安全，真到法兰喷火炬气它 A2 不吸合，安环总监第一个把机柜门踹开——这种闷亏吃过一次就忘不掉。”
- 炼油厂原油罐区 System 57 GDS：每罐 4-6 点可燃探测，05701-A-0502（催化配置）一对一管，A1 开区域排风、A2 联锁关进料阀、A3 进 ESD 主逻辑，机柜里 16 槽满配不占 DCS 控制器负荷。
- 海上平台生活楼火气：Zone 2 机柜前插式 0502 吃 24VDC 蓄电池，采 CO/烟雾探测器 4-20mA 版（此时 0502 内插 0283 子模块），Fault 继电器串 ESD，误报率个位数。
- LNG 接收站 BOG 压缩机厂房：低温区可燃气体检测，0502 的 EEPROM 存报警点不怕掉电，停电 72 小时恢复后不用重新敲参数。
- 制药厂溶剂罐间：乙醇蒸气探测，前面板三键+工程卡现场调校，仪表工不进防爆区改参数，每年省两次动火作业票。
- 印染厂定型机废气：高温高湿混合有机溶剂，0502 的 <2%/6月 漂移比普通采集卡少一半标定频次。
微案例：2024 年 1 月，山东某沥青厂#2 罐区月度气防联调，GDS 柜里 #5 罐东测点 05701-A-0502 A2 灯不亮但 LCD 显 52% LEL。旧卡拆下，EEPROM 里 A2 设定点被写成 92% LEL（上次外包校准误操作），比较器没触发。库存翻出 2016 年 Honeywell 原厂密封 05701-A-0502（New Surplus，催化配置+0284 子模块），旧卡拔前用手机拍 LCD 显示的 A1/A2/A3 值和工程卡插槽位置，新卡插回 3U 槽、24V 上电、工程卡插前面板槽按旧值重敲 A1=20/A2=50/A3=80、LCD 显值回归、A2 继电器 50% LEL 吸合实测通过，全程 16 分钟。安环科长原话：”这长条卡标价 2.3 万我嫌狠，真漏了它不响，一次罐区停工整改够买全厂十年备件。”
