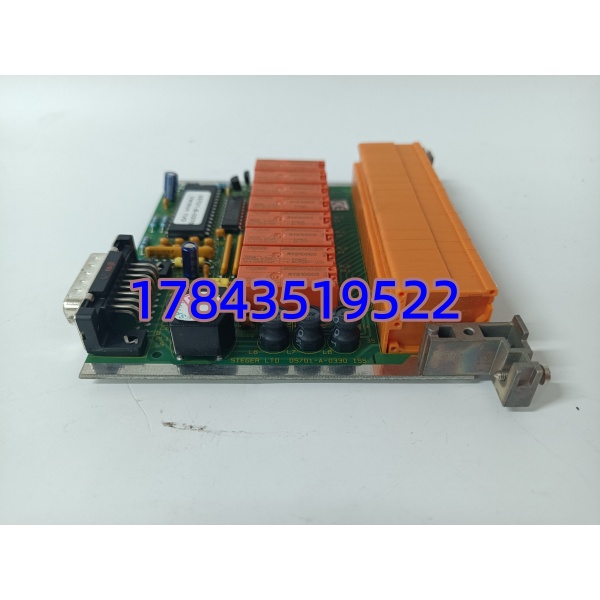

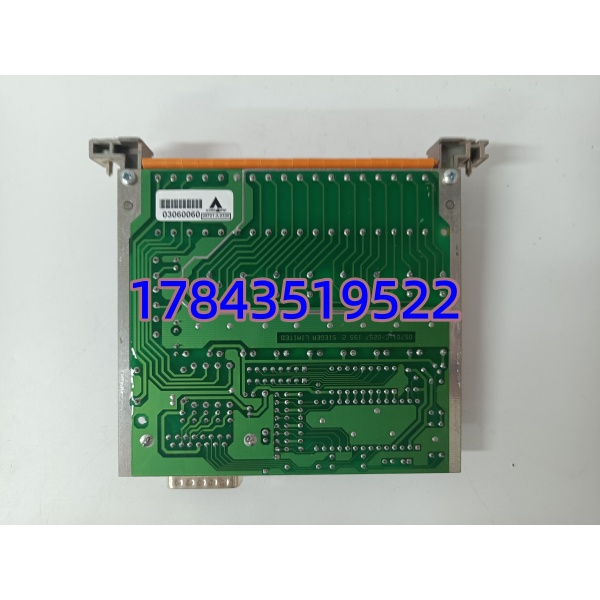

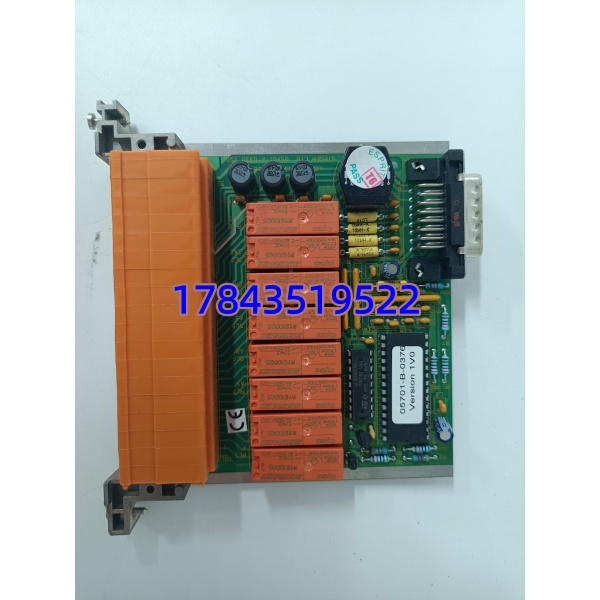

气柜区可燃气探测器数值突然全显示”—-“，联锁系统报Sensor Fault——十有八九是5701机架上这块05701-A-0330控制卡挂了。它是Honeywell 5701/System 57气体检测系统的单通道控制卡，直接插在5701机架背板，前端接催化燃烧或电化学探头的mV/4-20mA信号（也支持Honeywell本安传感头直连），板载带四位段码LCD（数字%+模拟条）、可设两级或三级报警阈值（低报/高报/故障），背面有两路或三路C型报警继电器（常开/常闭可配）及可选隔离4-20mA再输出送DCS/PLC做趋势记录。
这卡在现场最大的价值是”独立运行+系统联动”——即便上位机离线，本地报警继电器照样按设定点动作切断电磁阀或启排风机；同时通过背板把状态汇总给系统主机。根据霍尼韦尔原厂手册标定，报警响应时间＜2s，典型精度±1% FSD。05701-A-0330目前Honeywell已宣布EOL（停产），新件基本是欧仓呆滞库存(New Surplus)，国内有测试能力的备件商通常1–3工作日可调。
关键技术规格
- 制造商： Honeywell Analytics (Honeywell Process Solutions)
- 订货号： 05701-A-0330
- 系列： 5701 Series / System 57 Gas Detection Control Card
- 通道数： 单通道 (Single Channel)
- 传感器接口： 4–20 mA 变送器输入 或 催化燃烧/电化学传感头（配05701工程卡/基座供电）
- 显示： 板载4位7段LCD数字显示 + 20段模拟条
- 报警设定点： 最少2级（低报/高报），可扩展故障报警；分辨率 1% FSD
- 继电器输出： 2路（标配）或3路 C型继电器（报警1/报警2/故障），额定 5A @ 250V AC
- 模拟量再输出（可选）： 隔离 4–20 mA（对应0–100%量程），最大负载 ≤500 Ω
- 供电电压： 18–32 V DC（通常由5701机架背板统一供给，典型24V DC）
- 功耗： 典型 3.25 W（4-20mA模式）/ 3.75 W（催化模式）
- 工作温度： -5°C ～ +55°C（存储 -20°C ～ +70°C）
- 湿度： 5% ～ 95% RH（无冷凝）
- 安装方式： 插卡式，插入5701机架或配合专用底座（System 57 chassis）
- 尺寸 (参考)： 约 170×25×112 mm（3U高×25mm宽，半19″机架卡）
- 认证： CE / UL / FM / ATEX（依整机系统配置），符合EN 50270 / EN 60079
- 参考原厂手册： Honeywell 5701 Series Instruction Manual(Document No. 05701-IM)
应用场景与行业案例
气体检测控制卡平时不显山露水，可一旦可燃气探头报警继电器不动作，安全合规直接亮红灯——这是做过危化品装置HAZOP的人最忌讳的。
- 炼油/石化装置区 — 加氢裂化、重整单元周界布置催化可燃气探头，05701-A-0330接收4-20mA信号，一级报警启就地声光、二级报警联跳原料紧急切断阀，满Zone 2分区管控。
- 制药/精细化工 RTO焚烧炉前 — 监测VOCs泄漏的电化学探头经此卡做浓度显示与报警上传，反问一句：你现场探头是4-20mA两线制还是有源三线制？卡上DIP开关(Sensor Type)要对应设对，设错读数为0或满程。
- 你的5701机架里现在插的老卡显示Err 5，直接买05701-A-0330平替行吗？行——但要注意5701系统早期批次可能需要配套特定版本工程卡(Engineering Card/Prom)，换新卡时建议把原工程卡移植过去或确认供应商发货时已烧录与你系统匹配的固件/PROM，否则插上可能报Config Error。
- LNG接收站/油气储运罐区 — 低温区红外可燃气探头经隔离栅后进05701-A-0330，卡上模拟再输出送ESD系统做SOE记录。
- 污水处理厂 污泥消化池 — H2S/CH4双气体监测，多块05701-A-0330并排插5701机架，各自独立报警互不干扰。
▎真实微案例
沿海某PX芳烃联合装置，中控室5701气体报警主机显示B区3#探头”Fault”，现场排查是05701-A-0330控制卡因柜内凝露腐蚀导致通道AD采样异常。原厂EOL无新单，采购从新加坡备件商调New Surplus 05701-A-0330（带配套PROM，2019年批次未上机），顺丰国际3工作日到货。停机窗口断电→抽出旧卡→将原工程PROM移栽新卡→插入机架→上电自检PASS→重校报警点（低报20%LEL/高报50%LEL）→旁路复位，全程18分钟恢复监测。HSE主任事后要求：”5701机架每排至少多备一块05701-A-0330在库，别等年检才发现断链。”
