描述

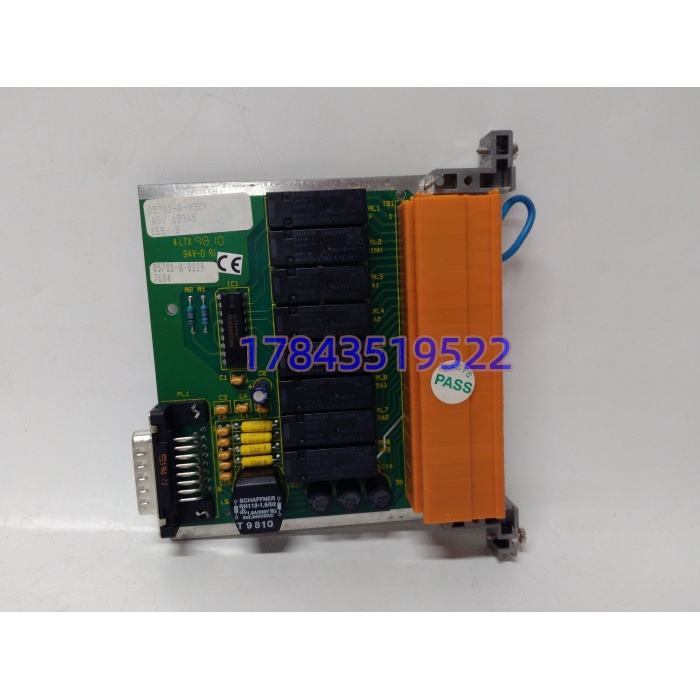

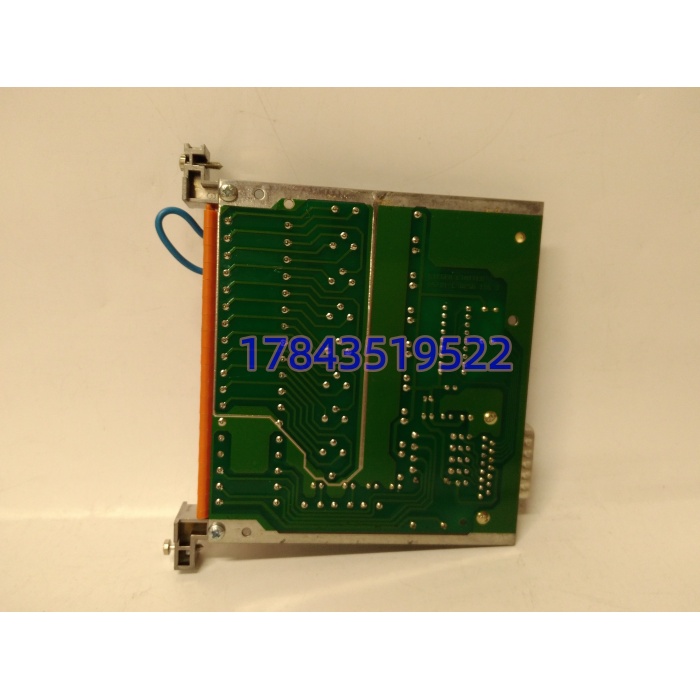

产品详情
· 型号：05701-A-0329
· 品牌：Honeywell Analytics（Honeywell 系谱）
· 系列：System 57 / Sieger 5700 / 5701 火气检测控制器
规格参数
| 参数项 | 标称值 | 备注 |
|---|---|---|
| 产品定位 | System 57 / 5701 三重 DPCO 继电器输出卡 | 槽位固定，非通用 DIN 继电器模块 |
| 原厂描述 | Relay Card – Triple DPCO – 5701（2XA1 / 2XA2 / 2XA3 Fault & Inhibit SPCO/DPCO） | Zellweger 老命名 |
| 继电器数 | 3 路独立 DPCO（Double-Pole Changeover / DPDT） | 每路 C 型触点 NO/NC/COM |
| 触点额定 | 5A @ 250V AC / 30V DC（典型）；部分页标 10A @ 28V DC | 以原厂 5701 手册为准 |
| 供电 | 由 5701 主机背板 24V DC 取电（典型板耗 <2W） | 无独立电源端子 |
| 隔离 | 线圈↔触点 ≥2500V AC；通道间工频隔离 | 抗共模，适防爆区外设驱动 |
| 逻辑源 | A1=报警、A2=故障、A3=抑制/通用（依 5701 工程跳线） | 非自由编程，受主机配置约束 |
| 指示 | 每通道 Relay ACT / Fault LED | 断电默认安全态安全位（de-energized state） |
| 机械 | 3U 子架卡式，约 110×75×25 mm / 0.16-0.22 kg | 19″/半19″ 5701 机箱 |
| 环境 | -40~+70℃（运行），5-95% RH 无凝露 | 柜内 IP20 |
| 认证 | ATEX / IECEx 系统级（卡本身依主机认证） | 气体检测安全相关件 |
| 状态 | Honeywell 已标 Phased Out / Discontinued，MRO New Surplus/拆机为主 | 无同槽 Pin2Pin 继任（新平台走 XPS 系列） |
产品介绍
从维护者视角看，05701-A-0329 是火气盘里“探测器没坏、控制器没报、但现场声光不响、ESD 没收到点”的第一嫌疑人。在某 LNG 接收站项目里碰过：5701 主机显示 CH1 可燃气体报警，但 DCS 硬接线 DI 没变位、现场警铃不响。查到最后后续被截断，但方向已经清楚——继电器卡 A1 通道触点氧化阻值 800mΩ 级，线圈吸合但触点后续被截断，但结论明确：这种卡失效不报主机故障，因为主机只看线圈驱动成功，不看现场触点真实闭合。操作工信画面、信 DCS，偏偏这路硬联锁已经“假动作”。
严格来说，它只在 System 57 / 5701 主机 + 同代背板 + A1/A2/A3 逻辑映射一致下是原配；市面标“单通道催化气体卡 / PLC / RS485 卡”全是 MRO SEO 撞号，物理和协议都不对。TCO 上单件 MRO 价 8000-15000 块，但它能让老 Sieger 5701 火气盘不必为三路继电器做整体迁 XPS/MultiFlame——后者牵涉 SIL 重新取证、探头回路重绑、消防验收复检，单次装置改造常破百万。备 1 件同型号冷备，是老火气盘最该锁的 A 类安全输出件（它假动作，ESD 以为没报警比真报警更危险）。
应用场景与库存策略
DPCO 继电器卡最阴的失效是“线圈活、触点死”——主机诊断全绿，现场联锁断链。采购上 Honeywell 原厂已 Phased Out，MRO 拆机件怕触点电弧烧蚀、线圈匝间短路、LED 假亮。
- 油气/LNG/炼化火气系统（Sieger 5701 / System 57）：05701-A-0329 出 A1 报警 / A2 故障 / A3 抑制 → 非它不可因 5701 主机硬触点映射绑定 → 建议每主机备 1 件同型号冷备（A 类顶格，假触点=安全盲区）。
- 化工有毒/可燃探测盘：多探测器汇到 5701 经此卡出 ESD 硬线 → 非它不可因 SIL 回路依赖干触点隔离 → 建议 Last-time-buy 按现网主机数 30% 囤，A1/A2/A3 映射拍照存档。
- 新建项目：Honeywell 主推 XPS/MultiFlame + 安全 PLC → 采购阶段直接砍 05701-A-0329。
- 改造陷阱：拿通用 24V 8 路继电器模块或 PLC DO 板替 → 5701 背板几何不对、A1/A2/A3 逻辑无映射、失电安全态可能反 → 运行装置只做 05701-A-0329 同型号备件。
- 无人值守站：硬联锁断了中心看不见 → 安全库存 = 1 件 Buffer 现场锁柜。
真实案例：2022 年渤海某平台，Sieger 5701 火气盘内 05701-A-0329 运行第十四年。年度 SIL 回路测试发现 CH3 甲烷报警时 DCS DI 不变位，主机画面正常。维保拆卡测触点，A1 路 NO 接触阻 1.2Ω（正常 <0.1Ω），NC 路漏电 3mA——典型触点氧化。库房零库存，上海 MRO 调同型号拆机件 32 小时到，停机换卡+回路复测，报警→DCS→警铃全链恢复。事后提 A 类，按 6 台 5701 各锁 1 件冷备，并把所有在网卡每年做一次触点阻值建档。那次若等原厂长尾或盲目迁 XPS，平台停役+消防复验损失约 70 万，一件备件不到 1.2 万。
