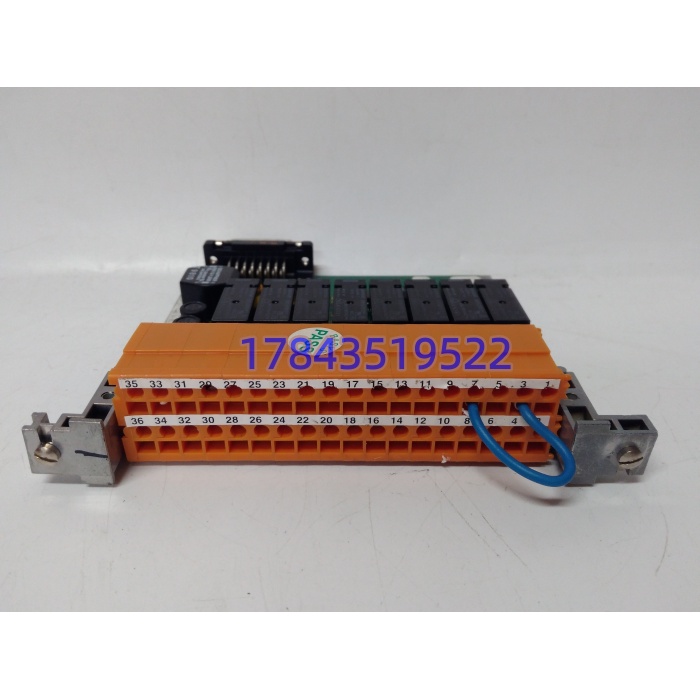

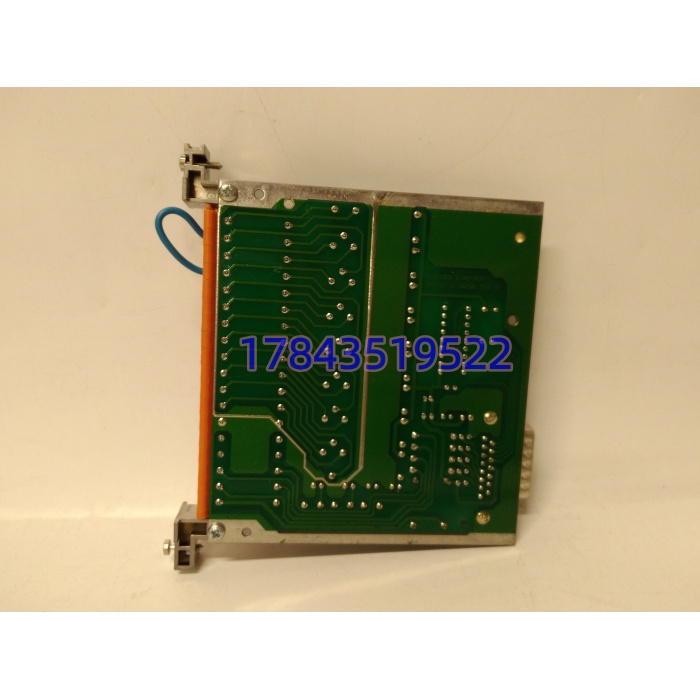

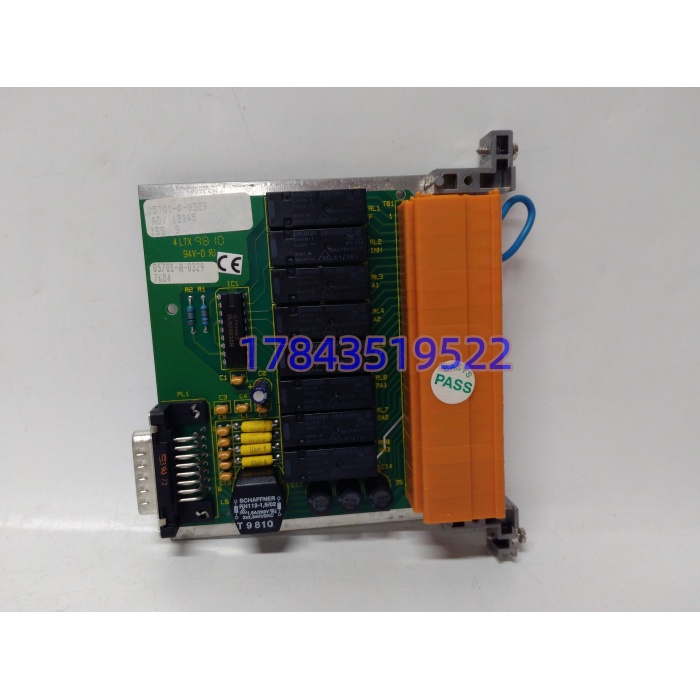

海上平台中控夜班，CH4 探头 05701-A-0301 已经本地报主报警，但平台警笛没响——查下来是 0301 的板载报警继电器触点容量不够拖 24 V DC 警笛组，中间必须经 05701-A-0329 做容量放大和逻辑分配。Honeywell 05701-A-0329 就是 System 57 机架里那块”纯开关执行层”：背板吃 24 V DC，前面板 3 组 DPCO（每组 2 个 C 型/SPDT 转换触点），由 System 57 主机或同机架 0301/0325 控制卡通过背板逻辑线驱动，把”A1 预报警 / A2 主报警 / Fault”或”三探测器独立报警”映射成 3 路物理继电器出去，每组触点常开常闭都引出，接声光报警器、排烟风机、ESD 旁路阀都行。它本身不采信号、不显示浓度、不存量程，是 0301 的”手和嘴”。
跟 0301 比，0329 没 ADC 没 LCD 没 EEPROM 标定，功耗更低（典型 <2 W），但继电器机械寿命和触点容量是它存在的理由——0301 板载继电器多为 2 A 信号级，0329 每组 DPCO 标称 5 A@250 V AC / 30 V DC，拖现场电磁阀不用外加中间继电器。短板直说：System 57 新项目早用 05704 系列替代，0329 原厂新件无排单，市面 New Surplus 拆机流通；插错机架槽位（比如插进非 System 57 的 05704 底板）背板驱动线对不上，继电器全不动。MTBF 按继电器机械寿命推算 >500,000 次操作，但触点氧化在潮湿机柜里会提前，老卡故障多是某一组 DPCO 常开粘死。
关键技术规格
| 参数项 | 规格值（以 Honeywell System 57 05701-A-0329 手册为准） |
|---|---|
| 产品定位 | System 57 三重 DPCO 继电器扩展卡 |
| 继电器配置 | 3 路独立 DPCO（Double-Pole Changeover），每路 2×Form C（SPDT 转换） |
| 触点形式 | NO/NC/COM 全引出，双极转换 |
| 触点容量 | 5 A @ 250 V AC / 30 V DC（阻性），最小切换 100 mA |
| 线圈驱动 | 由 System 57 背板逻辑线驱动，非独立程序 |
| 隔离耐压 | 线圈↔触点 2500 V AC，通道间 1500 V AC |
| 供电 | 18–32 V DC（典型 24 V DC 背板），典型 <2 W，最大 <5 W |
| 状态指示 | 每通道 1–2 颗 LED（励磁/故障） |
| 配置方式 | 跳线或主机工程分配报警源（A1/A2/Fault/Inhibit） |
| 安装 | System 57 机架 3U 槽位（与 0301/0325 同背板） |
| 尺寸重量 | 约 170×25×112 mm（同 0301 外形），0.165–0.22 kg |
| 工作温度 | -40~+85 ℃（工业宽温，依批次标 -5~55 或 0~55 以铭牌为准） |
| 存储温度 | -55~+125 ℃ |
| 湿度 | 5–95 % RH 非冷凝 |
| 防护 | IP20 柜内 |
| 认证 | CE / UL / 部分批次 ATEX 关联安装 |
应用场景与行业案例
某 FPSO 中控改造，原 System 57 机架 0301 控制卡报主报警但平台警笛组（24 V DC 15 W×4 只）不响。查下来 0301 板载继电器 2 A 触点带 4 只警笛吸合瞬间拉弧粘连。备件柜有同号 05701-A-0329 New Surplus（2021 年入 Honeywell 原包装，上海仓转），断机架对应槽电源、拔旧继电器卡、新卡插 System 57 槽位、背板驱动线自动识别（主机工程里把 A2 主报警映射到 0329 CH2 DPCO）、0301 的报警继电器改为”逻辑输出”不再直拖负载、警笛组改接 0329 CH2 的 NO 触点经外部 24 V 供电。上电后模拟吹气测试，CH2 LED 励磁、警笛响、SOE 记一条。安全工程师说：”0329 单买四千多，但 FPSO 误报不响警笛一次，应急演习不合格耽搁离泊，船期罚金比卡贵一百倍。”
- 海上平台 F&G 报警分配：0301 管单点浓度+本地报警，0329 把 A1/A2/Fault 拆成 3 路 DPCO 分别拖警笛/信标/风机，非它不可是因为 0301 触点容量不够且 System 57 架构里继电器扩展必须同系卡。
- 炼化罐区气体监测：8 个 CH4 点各一 0301，报警汇总进主机后经 0329 三组 DPCO 分区域切排烟阀，宽温版扛泵房 0–60 ℃。
- 电厂氢站漏氢：0329 CH1 拖氢探测器主报警进汽机 ESD，CH2 拖本柜风扇，CH3 做 Fault 进 DCS，单卡三路互不串。
- 制药洁净区 VOC 独立报警回路：不进 DCS 的本地合规回路，0301 显示+0329 执行，GMP 审计追溯简单。
- 老化工装置过渡期：System 57 延寿到下次大修，0329 补件替老化粘连带继电器的 0301，不动主机工程。
