描述
产品详情

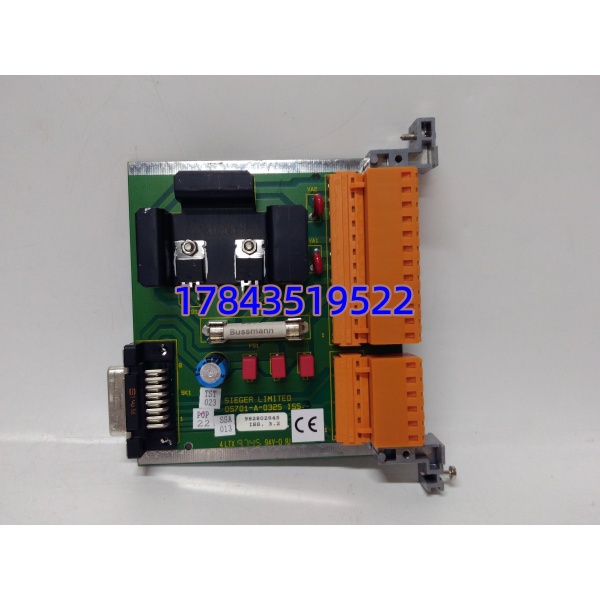

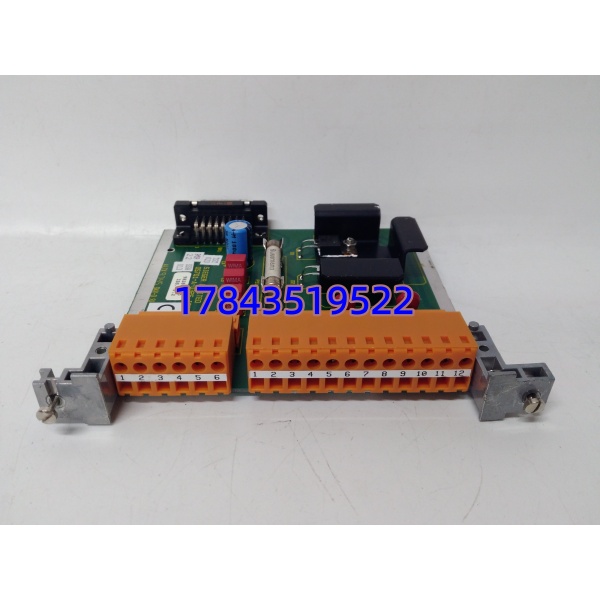

· 型号：05701-A-0325（Honeywell 5701-A-0325，UCN Interface / IOP for TDC 3000 — 常见等价为 IHI-01 或 MU-NET 系列早期）
· 品牌：Honeywell Process Solutions
· 系列：TDC 3000 UCN Architecture — Interface Processor (IOP / IHI / HLIM)
规格参数
| 参数项 | 说明 |
|---|---|
| 模块名称 | UCN Interface / IOP (Integrated Host Interface Module) for TDC 3000 |
| 旧物料 / 渠道号 | 05701-A-0325（5701-A-0325），有时交叉引用 MU-NET-xx / IHI-01 依功能 |
| 适用系统 | TDC 3000 (PM/APM/AM + LCN)；Experion PKS 通过 UCN Gateway (GUS/NET) 连老 UCN 节点时也涉及此模块 |
| 安装槽位 | UCN 机架（通常与 PM/APM 同架或独立 IOP 架）专用 Interface 槽——物理挡销区别于 I/O 模块，不可混插 |
| 通信接口 | • UCN Port A/B：2 × BNC (RG62A/U 93Ω coax) 或 光纤 ST (依 -0325 版——部分后期版支持光纤)；• LCN / Plant Network：有时 DB9/同轴 (LCN) 或 Ethernet A/B (Experion GUS 侧)——具体依配置 (IHI vs NET) |
| 协议 | UCN (IEEE 802.3 变种 2 Mbps)；LCN (TDC 3000 LCN 协议) 或 Ethernet/IP (when used as GUS NET IOP) |
| 配置存储 | NVRAM 存 Node Number / UCN Address / LCN Node ID；需与 NCF (Network Configuration File) 一致 |
| 状态指示 | PWR、RUN、UCN A/B Link Act、LCN Link (依版本)、FAULT LED |
| 背板供电 | +5 V / ±12 V 由 UCN 机架背板（经电源模块如 51400918-100）提供，典型功耗 8–15 W |
| Firmware | 需与 TDC 3000 版本兼容（R500/R400 等），下载/校验通过 LCN Console (US/GUS) 或 Experion 的 UCN Node Config |
| 工作温度 | 0 ℃ ～ +55/60 ℃（存储 -40 ～ +85 ℃） |
| 生命周期 | TDC 3000 平台 EOL / Limited — 新 Experion 用 C300+FTe 或 UCN Gateway 服务器取代纯 HW IOP；05701-A-0325 仅存拆机或 LTB 库存 |
| 配套件 | 与 UCN 机架电源、PM/APM、LCN 终端电阻 (93Ω BNC Terminator)、UCN 同轴电缆 (RG62A/U) 配套 |
产品介绍
（采用 历史生命周期验证 + 典型故障切入 视角）
05701-A-0325 在 TDC 3000 柜里负责 UCN 与 LCN “握手”——没有它 PM/APM 节点对控制台隐身。某个炼油厂老 TDC 3000 运行十八年出现过 US 控制台找不到某 APM 节点——查 UCN Link B 灯灭，BNC 头氧化清洁后 LINK 恢复但 IOP 偶报 Watchdog（老电解轻微漏液致 5V 纹波大），计划窗口换拆机测过件。这模块故障率低于电源但 UCN 物理层问题常被误判为 IOP 坏。
库存角：TDC 3000 在大量 90 年代建厂仍在跑——此 IOP EOL 后无 Pin-to-Pin 新替（升 Experion 需加 UCN Gateway Server 或整体改 C300），属典型 低单价中等故障率但缺了节点全失联 → 按 UCN 节点数 N+1 留拆机测过冷备。若全厂统一 TDC 3000 版本(R400/R500)可池备同型。注意区分 IHI（Host Interface）与 NET（Experion Gateway IOP）——买前确认您现装机是 05701-A-0325 类型而非 MU-NET-xxx 以太网版。
应用场景与库存策略
UCN 节点突然 “Not Visible” 先查：①UCN 同轴 BNC 两端 93Ω 终端电阻装好（尤远端柜）；②清 BNC 重插看 Link LED；③确认同 UCN 其它节点通信正常排除主干断；④量 IOP 背板 5V 供电正常——以上 OK 仍不 LINK 或 IOP FAULT 红灯常亮→交叉测（把怀疑坏 IOP 插已知好 UCN 架看能否建链）确认 IOP 坏。
典型场景与备货建议：
- 炼化常减压/催化 TDC 3000（PM/APM + 05701-A-0325 IOP）：每 UCN 节点 1 只→建议按 每两种相同 TDC 3000 SW 版本备 1 块冷备（多节点相同可池备）；新项目已不建 TDC 3000 纯保产。
- 火电厂老 TDC 3000 辅网（LCN→US 看 History/Alarm）：非安全级但运行依赖→备 1 块 / 每 LCN 域。
- 老装置保产（无升 Experion 计划）：确认 ABB/霍尼 EOL 公告——如 LTB 窗口未关可按在役 UCN 节点数 最低 1 块 / 每相同 FW 版本 战略囤（拆机测过或 NOS）；升 Experion 需改架构(加 UCN Gateway 或 C300 换 I/O) 非常规换件。
- 集团多基地：统一 TDC 3000 主版本(R400/R500)后按总数 10–15% 备 IOP 集中调度，降呆滞。
真实案例：南方某常减压装置 TDC 3000（R500.2）运行第十六年某日 US 控制台显示 “APM Node 15 Not Found / UCN Timeout”——查 UCN B 端 LINK LED 灭、A 端闪。清洁 BNC 重插 + 确认远端终端电阻 93Ω 装好→LINK B 亮但 Node 仍失踪；IOP FAULT 红灯间断闪。借已知好同型 UCN 架测——插 05701-A-0325 旧 IOP 到好架 Node 出现→确认原 IOP NVRAM 或时钟晶振老化。库房按早建议囤拆机测过同版（R500 兼容），断电拔旧（拍照记录 DIP 设 Node Addr）→插新→上电→Download NCF to Node→Node Found→Console 看 APM 点值恢复。保运说：”TDC 三千的 IOP 少见坏，但一坏节点隐身——库里留块同版本顶事。”
