描述
产品详情

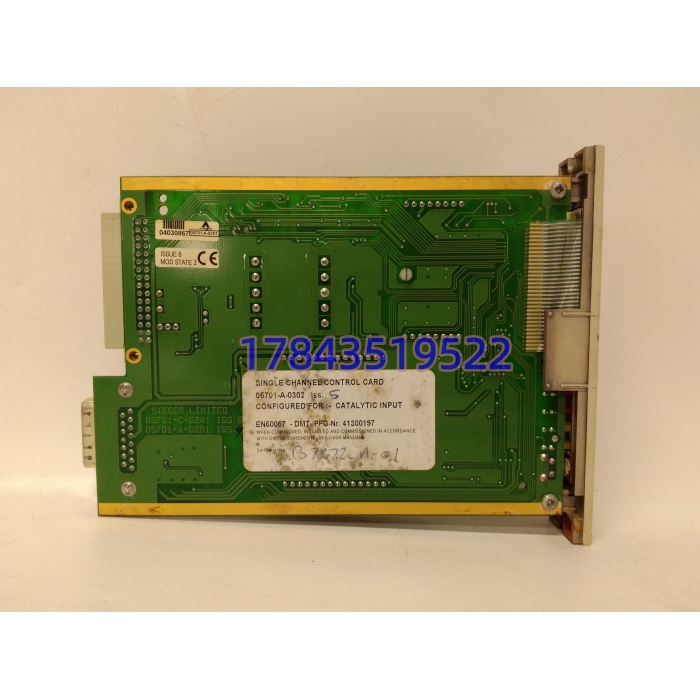

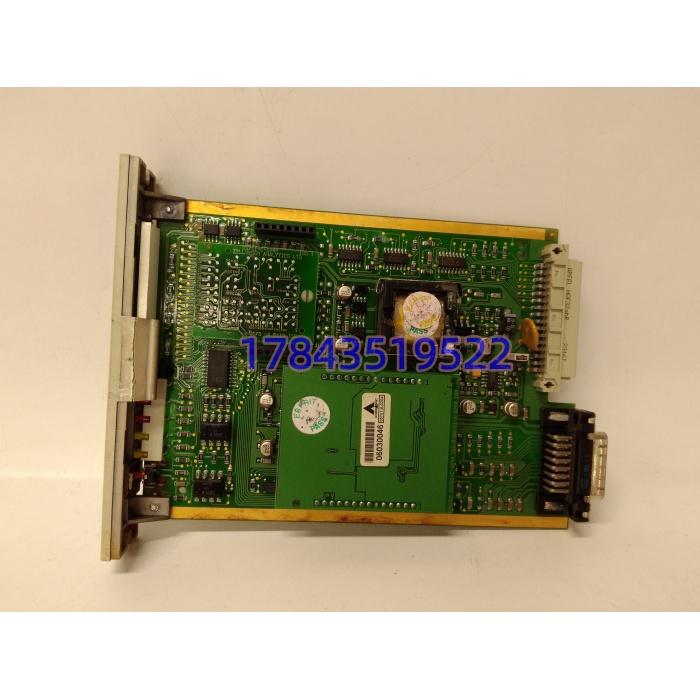

· 型号：05701-A-0302
· 品牌：Honeywell
· 系列：System 57 气体检测控制卡
规格参数
| 参数项 | 典型值/说明 | 备注 |
|---|---|---|
| 完整标识 | 05701-A-0302（A=标准模拟版，0302=硬件/固件修订） | 采购必须核对后缀全段 |
| 产品定位 | System 57 单通道气体检测控制卡 | 市面同名 TDC 3000 8 通道 AO 变体不通用 |
| 输入类型 | 催化桥式 / 电化学 / 4–20mA（跳线或组态切换） | 单通道，一卡一点 |
| 显示 | 前面板多段 LCD：25 段模拟条 + 4 位浓度数字 + 4 位消息 + 图标区 | A1/A2/A3/Fault/Inhibit 指示 |
| 报警输出 | 3×SPDT 报警继电器（A1/A2/A3）+ 1×SPDT 故障继电器 | 触点容量以原厂手册为准 |
| 模拟输出 | 隔离 4–20mA（对应 0–100% FSD 或 LEL%） | 送 DCS/SCADA，非本安侧需隔离栅 |
| 设定精度 | 报警点 1% FSD 步进可调 | 电子漂移 <±2% / 6 个月（典型） |
| 供电 | 背板 18–32 VDC（典型 24 VDC），无外置端子 | 催化模式 3.75 W，4–20mA 模式 3.25 W |
| 安装 | System 57 驱动卡/背板槽位（19″ 机架），非 DIN 导轨 | 尺寸约 170×25×110 mm，0.16–0.35 kg |
| 环境 | 运行 -20~+50℃（工业室内非危险区），5–95% RH 非凝露 | 危险区需外配本安栅/正压柜 |
| 诊断 | 传感器开路/短路、桥路失衡、背板通信、自检 Fail | Fault LED + 消息码 |
| 冗余 | 单通道无热备，系统级靠多卡多测点冗余 | 不支援 1:1 主备切换 |
| 生命周期 | Honeywell 将 System 57 老卡列 Legacy/Obsolete | NOS 与拆机件混杂，防改丝印 |
| 认证 | CE / UL / ATEX 依赖整机配置（卡体本身非本安） | 以原厂出厂标签为准 |
产品介绍
从竞品对比角度看，05701-A-0302 是工控市场“一号多身”的典型——同一串丝印，A 站写成 TDC 3000 HPM 主控制器，B 站写成 LCN 通信卡，C 站写成 8 通道 AO 模块，真身其实是 Sieger System 57 的单通道气体检测控制卡。在某个炼厂罐区 F&G 改造项目里碰过：采购按“05701-A-0302 TDC 3000 控制卡”买回来，插进 System 57 机架倒也能亮，但 UIS 里组态不出报警继电器映射——买的是 UIS 的 AO 变体，不是气体卡。它值钱不在那块小液晶，在“探测器→浓度解算→三级报警→继电器+4–20mA 输出”全链路本地闭环，DCS 通信断了照样踹阀，这是 API 670 / SIL 给可燃有毒气体监测留的保命底线。
严格来说，System 57 平台在 Honeywell 安全产品路线图里已让位于 XLS / Notifier / Experion SIS 集成方案，原厂新件断流，但国内 1998–2015 年上的那批炼化罐区、海上平台、废水处理 H2S 监测柜未来 10–15 年还得靠它跑，整机迁 Experion SIS 是探测回路+继电器逻辑+组态全换（停机 1–2 周+ SIL 重验证）。TCO 算下来，关键罐区每机架备 1 件 NOS 同后缀冷备，比一次可燃泄漏误报憋停装置（炼化 100–300 万/天）划算两个数量级。买的时候必须让供应商写清“System 57 气体卡 / 05701-A-0302 / 非 TDC 3000 HPM 变体 / 输入类型跳线确认”，只写型号八个字母的默认存疑。
应用场景与库存策略
气体检测卡坏起来分两种：LCD 黑屏全点失察，或 A2 报警继电器粘连——后者更毒，泄漏真发生时 DCS 收到 4–20mA 但现场声光和切断阀不动作。05701-A-0302 归 ABC 里的 A 类安全级——单价万内、故障低频、但缺它或它撒谎就是人员/爆炸事故级。
- 炼厂罐区/装车台 F&G 系统（每测点 1 张 05701-A-0302 接催化 LEL 探测器）：非它不可（System 57 原生闭环）；建议每机架备 1 件 NOS 同后缀冷备，关键罐区按测点数×1.05 备。
- 海上平台 H2S/CH4 监测（多卡并排 19″ 机架）：可用拆机整新件；建议平台共享 1 件，不单列单点。
- 老 System 57 延寿项目：Last-time-buy 已过，按装机量×1.1 吃 NOS；别拿 TDC 3000 UIS 的 AO 变体硬代（报警继电器映射不对），也别拿普通 4–20mA 输入卡凑（无三级报警+催化桥激励）。
- 高湿/盐雾环境：必须核 G3 涂层批次，普通室内版不能替；封存前拍件号+后缀+涂层同框。
- ROI 口径：备件 0.4–0.9 万块，一次可燃泄漏误报或拒动损失 100–500 万+安全问责，囤一件回收比 1:50 以上，且保的是 SIL/PSM 合规证据链。
真实案例：某 LNG 接收站 2024 年冬检，B 区 CH4 探测机架 6 槽 05701-A-0302 的 A2 LED 常亮但继电器不吸合，DCS 里 4–20mA 显示 52% LEL 正常。安全工程师按规程隔离该点，拆卡发现 A2 继电器触点氧化碳化（海盐雾渗进机架）。库里只有一张标 05701-A-0284（AI 卡）的拆机件，插上 System 57 不认报警逻辑。从深圳同行调一张 05701-A-0302 NOS，停机 2 小时换卡+重做零点跨度校准+触发 A1/A2/A3 联动测试恢复。事后该站把“同件号+同后缀+年度继电器动作测试+盐雾区涂层核查”写进备件规范。
