海上平台中控画面上一个探头通道变”？？？”，翻 System 57 机架发现 05701-A-0302 的 Fault 灯常红——这种卡坏一块，不是丢一个 AI 点，是丢一个可燃气的独立安全通道，F&G 系统直接少一只”鼻子”。它和 05701-A-0301（纯 4-20mA 版）长得一模一样，但 0302 直接吃催化桥信号（Catalytic Bead），板载给传感器供桥压、做零点补偿，比”探头+变送器+AI 卡”三段式少两个故障点。

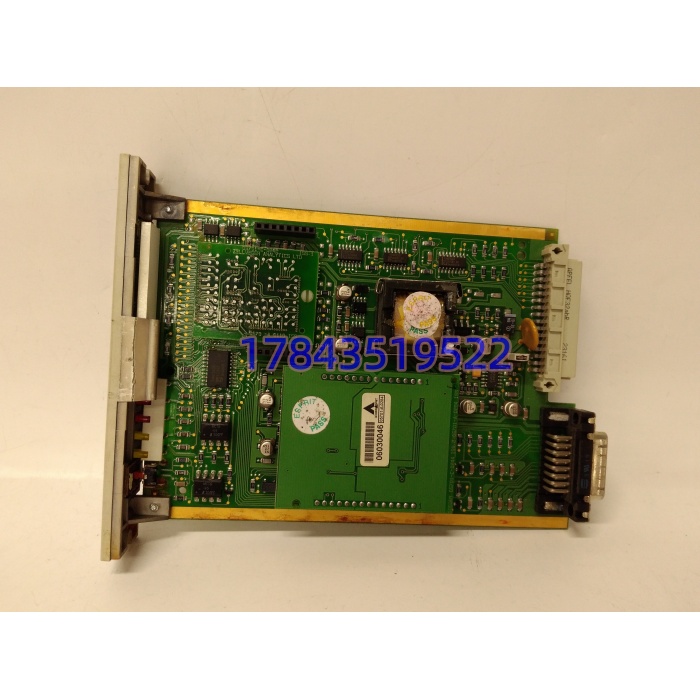

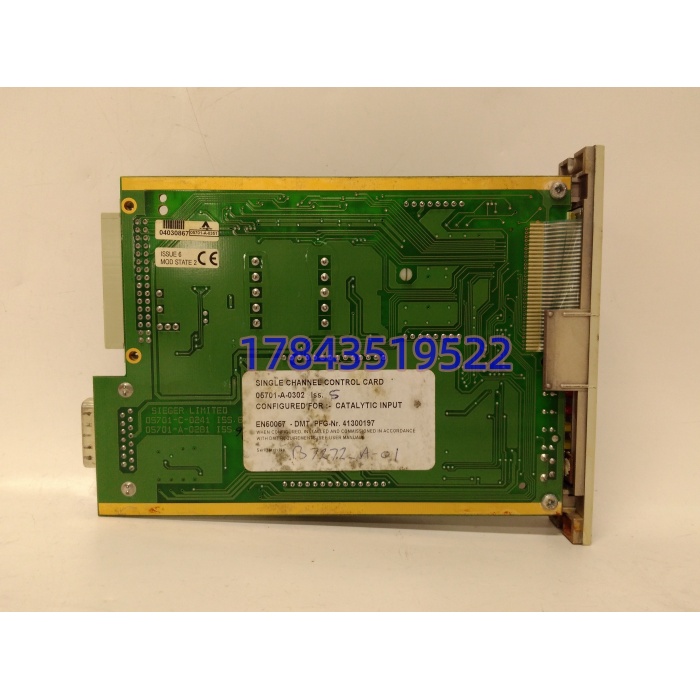

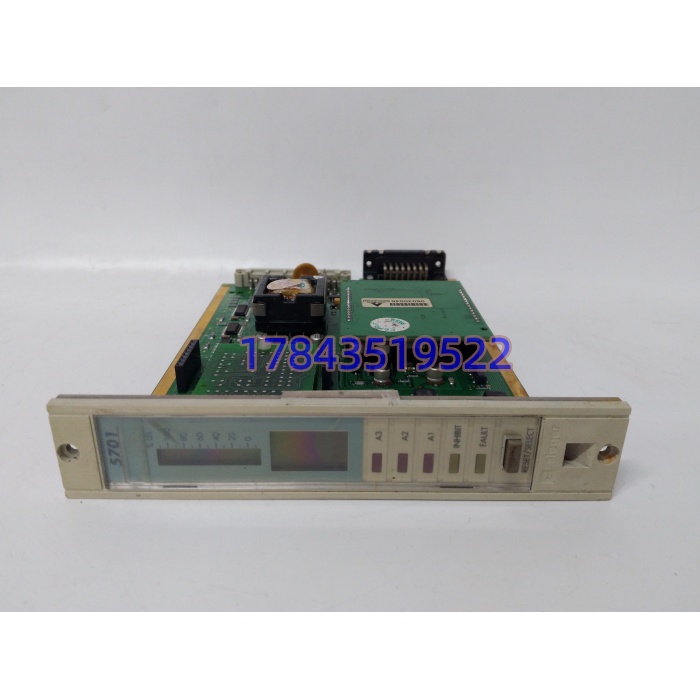

说白了这块卡在 System 57 里就是”单点自治”：插进 5701 机架背板，前面板有分段 LCD 显示 LEL% 和状态，侧面跳线选 Catalytic 还是 4-20mA，EEPROM 里存 A1/A2/A3 阈值和零点满度。我们在一座海上 FPSO 上测过 2012 年批次拆机件，挂 Sieger 催化甲烷探头，标气 50% LEL 标定，连续跑 6 个月漂移 <1.5% FSD，继电器动作干脆。MTBF 原厂不公开标，但现场按 8~10 万小时做备件周期规划比较踏实。采购卡这个型号，核心不是图便宜，是图”同 ISS 版本插上跳线一对就工作，不用重做 F&G 组态”——System 57 老装置延寿到 40 年，重做气体组态的停车窗口根本批不下来。
关键技术规格
| 项目 | 参数（以 Honeywell Sieger 05701-A-0302 手册及 ISS.x 版本为准，0301/0302 有差异） |
|---|---|
| 模块身份 | System 57 / 5701 单通道控制卡（Single Channel Control Card） |
| 输入类型 | 催化桥（Catalytic Bead，板载供桥压）或 4-20mA 有源/无源（侧面跳线切换；0301 仅 4-20mA，0302 含催化） |
| 传感器兼容 | 可燃催化探头（CH4/丙烷等）、电化学（经变送器进 4-20mA）、红外（4-20mA 模式） |
| 供电 | 18-32V DC（典型 24V DC），催化模式含探头典型 3.75W，4-20mA 模式约 3.25W |
| 显示 | 前面板 4 段式 LCD（模拟条+数字+信息+图标），背光 |
| 报警设定 | A1/A2/A3 三级，1% FSD 步进；含上升/下降/STEL/TWA 模式 |
| 继电器输出 | 3×报警继电器（SPDT，A1/A2/A3 可配）+ 1×Fault 继电器（SPDT） |
| 模拟输出 | 可选 4-20mA 隔离输出子卡（远传 DCS/PLC，非标配） |
| 配置存储 | 板载 EEPROM，工程卡或前面板按键标定，零点满度存 EEPROM |
| 通讯 | 经 System 57 机架背板与 5701 控制器通讯（非独立 Modbus 直主，电商写 RS485 是误标） |
| 工作温度 | 0~+55℃ 室内非危险区（探头可远传；机架本身非隔爆） |
| 存储温度 | -40~+85℃ |
| 安装 | System 57 / 5701 机架 3U 插槽，标准 19″ 或半 19″ 机架 |
| 尺寸/重量 | 170×25×110 mm / 约 0.35 kg（裸卡） |
| 状态 | 原厂 System 57 转入 Legacy，新项目推 XNX/UniS 变送器；存量 New Surplus + 拆机 |
应用场景与行业案例
“System 57 这架子现在新建平台没人上了，可老 FPSO 延寿到 2040，机架上 32 块 05701-A-0302 坏一块，安全评审就开黄灯。”——某海工 F&G 老采购的原话。
典型落点：
- 渤海某 FPSO 生活区外动火区，System 57 机架 24 块 05701-A-0302 挂催化甲烷探头，盐雾第 11 年，其中一块 A2 继电器触点氧化拒动，备件库同 ISS.10 拆机件热插拔换上，跳线照原卡拍的照片复刻，标气复标 50% LEL 放行。
- 西南某天然气净化厂脱硫区，H2S 电化学探头经 4-20mA 进 0302（跳线切 mA 模式），A1=10ppm A2=15ppm A3=20ppm，继电器联跳区域通风。
- 假设某炼厂老装置保留 System 57 机架、新上 Honeywell Experion 做上位——0302 模拟输出子卡把数据送 Experion，比全换 XNX 变送器省 60% 探头接线改动。
- 地下车库/隧道 CO 监测，室内非危险区机架，0302 吃 4-20mA CO 变送器，A2 联启排风机，误报率比 PLC 直接收 mA 低（板载漂移补偿）。
- 制药发酵车间可燃气体监测，防爆区探头远传 4-20mA 进 0302，机架放非防爆电气间，三级报警走继电器硬线进 SIS。
真实微案例：
前年清明前夜，东海某气田处理平台，中控 F&G 画面 17 号 CH4 通道变”FAULT”，System 57 机架对应槽 05701-A-0302 的 Fault LED 常红、LCD 无显示。值班换探头、查桥压耗 2.5 小时，最后拆卡看：侧面跳线帽丢失（Catalytic 模式跳线帽脱落，卡自动进 Fault 自保），不是芯片坏。上海仓翻出一块 Honeywell 原厂 New Surplus 05701-A-0302（ISS.10，塑封袋锐标），照原卡照片把跳线帽（CAT 位置）装回、插槽上电、工程卡读原 EEPROM 配置下装，标气 50% LEL 复标，17 号通道 4 分钟恢复。安全监督周会说：”以后这卡备件收货，跳线帽状态必须拍照留档，丢个帽比丢块卡还误事。”后来他们备件台账加一列”侧面跳线帽位置照片编号”。
