描述
产品详情

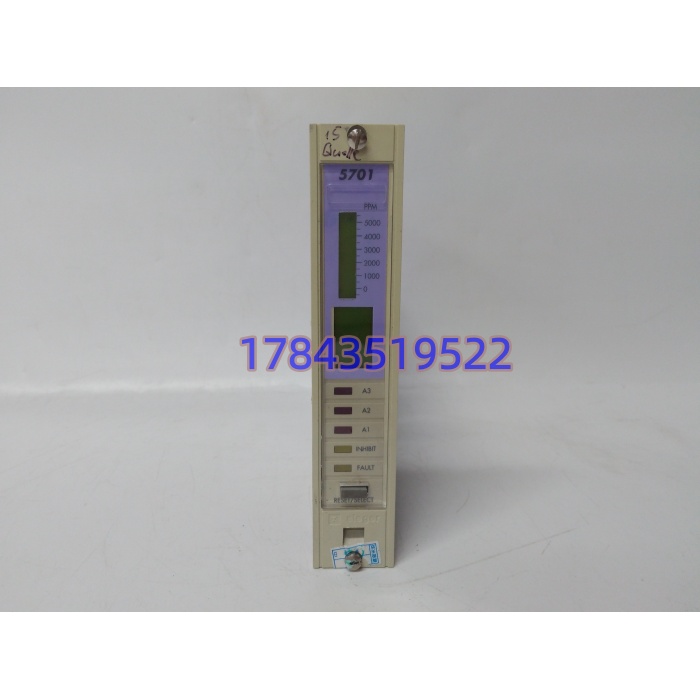

· 型号：05701-A-0301
· 品牌：霍尼韦尔（Honeywell）
· 系列：05701 系（DL7000 / System 57 / 老 RM78xx / 早期 FSC 机架）
规格参数
| 参数项 | 参数值 |
|---|---|
| 产品型号 | 05701-A-0301 |
| 制造商 | Honeywell（霍尼韦尔） |
| 所属系列 | 05701 系 / DL7000 / System 57 老 F&G·Burner 平台 |
| 产品类型 | 单通道 4–20 mA 控制卡 / 030x 段 Amp·调理子板 |
| 通道数 | 1 路独立隔离 |
| 输入信号 | 4–20 mA（兼容 0–10 V，视跳线/固件） |
| 输出信号 | 4–20 mA / ON-OFF / PID（需配置） |
| 测量精度 | ±0.5 %FS（根据公开 Datasheet ） |
| 供电电压 | 18–32 V DC，典型功耗 <10 W |
| 通信接口 | RS-485 可选，Modbus 需工程卡配合 |
| 显示与诊断 | 4 位字符 LCD + 25 段模拟条 + 状态 LED + 按键标定 |
| 工作温度 | -40 ℃ ～ +70 ℃ |
| 存储温度 | -40 ℃ ～ +85 ℃ |
| 物理尺寸 | 170 × 25 × 112 mm（3U 卡格式） |
| 重量 | 约 0.165 kg |
| 认证 | CE / UL / ATEX（具体后缀以原厂手册为准） |
| 生命周期 | 原厂已归 Legacy Product Support，surplus 渠道为主 |
产品介绍
（采用 F：历史生命周期验证 切入）在某个乙烯装置延寿项目里碰过——原系统跑的是 RM7840 + 05701 老 Burner 机架，一片 0301 漂移导致 4–20 mA 回环报错，全场 F&G 降负荷。这卡本质是 Honeywell 05701 老系的 030x 小信号侧件：不是 C300 CPU、不是 TDC3000 LCN 接口板、也不是 05704-A-0144 那代 System 57 上位件，它只干一件事——把现场探测器的环信号隔离进来、做报警点和单回路输出。严格来说，它只在配套机架固件与 EEPROM 配置匹配时直接热替；跨代插错槽位会报 ER86/ER88 类故障（参考 5701 气体卡标定手册逻辑 ）。
从总拥有成本看，这玩意儿单价不高，但缺一片能让整套老 F&G 或 Burner 管理链掉线。原厂早停线，Honeywell 仅留 Legacy Parts Management 代管或 Last-time-buy 窗口（参考官方 Parts Management Program ）。对还在跑 05701 宿主的老厂，它不是普通 MRO 耗材，是 ABC 分类里的 A 类战略冷备——囤 1–2 片 Buffer stock 的 ROI，远高于把钱压在易耗端子上。
应用场景与库存策略
老 F&G / Burner 装置最怕的不是模块贵，是停机等件。05701 系 surplus 比 05704 紧，0301 这种 03xx 后缀公开目录更淡，北美渠道淘得到但交期 6–12 周起，国内现货商手里的老 FSC+05701 存量大概还能撑 1–2 年（视运气）。一旦装置因单片卡停联锁，每小时停机损失按炼化装置保守估 5–10 万人民币起。
- 石油/天然气——老 RM78xx 燃机 Burner 管理：非它不可（针脚与 EEPROM 绑定），建议每柜备 1 件原厂 New Surplus 冷备，年度抽检上电。
- 化工/合成氨——System 57 气体检测机架：030x 段专属，建议按 BOM 长尾 12 个月内清零核对，ABC 定 A 类。
- 电力/脱硫脱硝——早期 FSC（FC-CPU-2001）配套 05701 子板：建议走 Honeywell Parts Management 代管，免资本支出压库存 。
- 存量 TDC3000 / Experion PKS 改造项目——若被误标成 C300/HPM 件，必须先核机架型号再采购，禁跨代替。
- Zone 2 危险区老装置——确认是否需 IS 本安后缀，拿通用 0301 顶替属违规。
真实案例：2023 年某沿海 LNG 接收站，老 UFGS + 05701 机架，一片 0301 因屏蔽层多点接地漂移到 21.8 mA，F&G 系统误报全站降负荷。当晚国内无同号现货，从新加坡 surplus 商空运 36 小时到货，紧急停机 31 小时，直接损失超 180 万。事后复盘把 05701-A-xxxx 全 BOM 重核，按机架数量 1:1 加 Buffer，归 Honeywell Legacy 代管协议。反思一句话——老系停产件别等坏了再找，Last-time-buy 窗口一关，钱砸出去也买不到原厂件。
