描述
产品详情
· 型号：CC-PCNTOX 51308307-175
· 品牌：Honeywell（霍尼韦尔）
· 系列：Experion PKS Series C / C300 控制器配套
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | C300控制器I/O端子板（IOTA）/ FTE接口终端 |
| 部件编号 | 51308307-175 |
| 适用控制器 | Honeywell C300（Experion PKS） |
| 供电电压 | 24VDC（由机柜电源经背板供给） |
| 现场接线 | 螺丝端子或弹簧夹，支持AI/AO/DI/DO信号引入 |
| 通信承载 | 容错以太网 FTE（Control Network 侧终端）、I/O Link 接口 |
| 工作温度 | -40℃ ~ +85℃ |
| 存储温度 | -55℃ ~ +125℃ |
| 相对湿度 | 5% ~ 95% 非冷凝 |
| 安装方式 | DIN/机柜导轨固定，与C300背板或IOLIM相邻安装 |
| 尺寸（约） | 220×120×53 mm（以实物铭牌为准） |
| 重量（约） | 0.22 kg |
| 防护与隔离 | 端口隔离、线路保护，工业级EMC设计 |
| 热插拔 | 端子板本身不带逻辑，不谈热插拔；上方C300/FTEB卡件按系统规范带电插拔 |
产品介绍

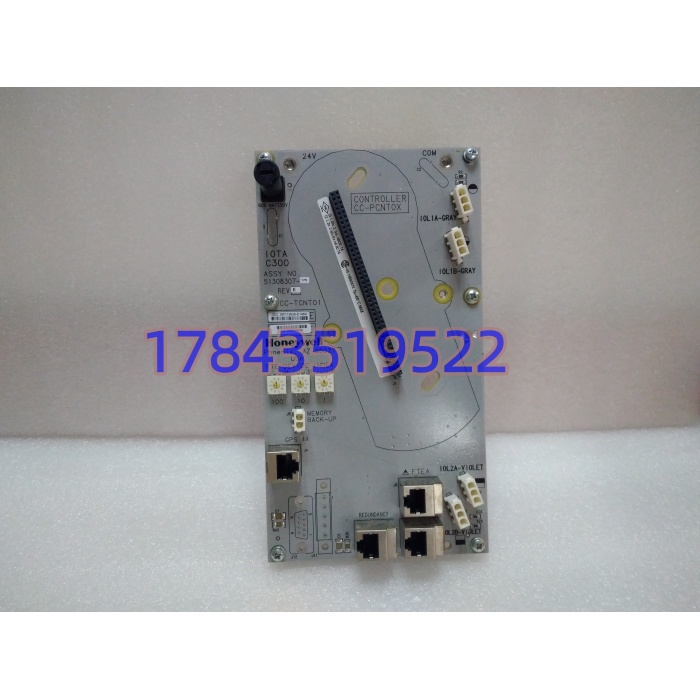

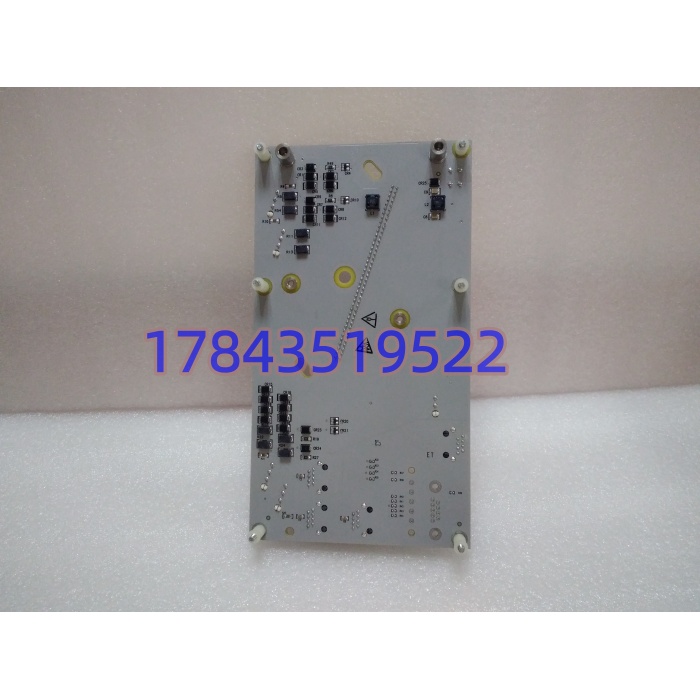

CC-PCNTOX 51308307-175 是霍尼韦尔Experion PKS系统里C300控制器那一层的IOTA端子板，既是控制器模件的安装底板，又具备控制器所需要的全部接线端子——包括FTE控制网络接口、I/O Link接口、冗余控制器接口、GPS接口和电源接口，把现场来的4-20mA、RTD、TC、24VDI/DO信号线规整到一块端子上，再经内部排针连到或Series C I/O卡背板。
在老PKS机柜里，这块板经常和CC-PCNT02（CNET终端）、TK-FTEB01（FTE桥）混着用，工程师容易搞混订单。它的工程价值不在算力，而在接线可追溯、抗震防松、隔离耐操。和后期出的集成型IOTA比，175尾号这批板子机械强度高，端子间距宽，适合改造项目直接照原孔位换。坦白讲，买它的人99%不是首装，是备件——原厂停采后只能走库存或翻新件。
应用场景与行业案例
我在现场遇到过最烦的不是控制器坏，是IOTA端子排烧糊：夜间脱硫pH调节回路漂移，查了一圈以为是AI卡死，结果端子板背后一根PT100屏蔽层搭到24V，板子边缘碳化了。换CC-PCNTOX 51308307-175二十分钟搞定，要是误判成主机故障，停机账单按小时算。
典型场景：
- 石化常减压装置：控制加热炉支路，现场热偶多，端子板要扛80℃柜温+振动，这块175尾号耐温标到85℃。
- 电厂除灰系统：24VDI来自现场拉绳开关，距离长、感应电大，原副厂端子板爬电后误报，换原厂IOTA后软故障消失。
- 制药发酵罐：HART AI集中进，端子板线径兼容0.5~2.5mm²，不用改桥架。
- 老旧PKS升级：原CC-PCNT01老化，机架不动只换终端板，51308307-175能对齐安装孔。
- MRO紧急备货：机柜厂交期18周，现场停一天化工厂损失六位数，库存件拆封即装。
真实案例：去年山西一焦化厂，凌晨2点粗苯塔回流控制失联。维护兄弟第一反应是死机，准备切旁路。我让他先量IOTA背针——发现CC-PCNTOX端子板第7回路AO输出端子松动，弹簧夹疲劳，4-20mA到阀门定位器只剩3.1mA。柜里恰巧有一块51308307-175库存（成色9成新，2019年原厂封条），换上重新扭矩紧固，3:40控制恢复。事后他跟我说“以后备件清单里IOTA和分开列，不能只备控制器”。这就是现场经验。
