描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 完整型号 | 51305072‑300 CLCN‑B |
| 适配系统 | 霍尼韦尔 TDC3000 / TPS DCS |
| 网络协议 | LCN（Local Control Network）本地控制网络 |
| 物理接口 | BNC 同轴电缆接口（LCN‑B），板载终端电阻拨码开关 TERM2 |
| 安装形式 | TDC3000 标准机架插槽板卡 |
| 供电 | 背板机架供电 |
| 板载指示 | 状态 LED 指示灯，用于网络链路、故障告警判断 |
| 配套区分 | CLCN‑A（51305072‑200）对应 LCN‑A 网络，不可直接互换 |
| 工作温度 | 0 ℃ ~ +60 ℃（机柜内部） |
| 产品状态 | 原厂停产，拆机存量备件，无全新原厂供货 |
产品深度介绍

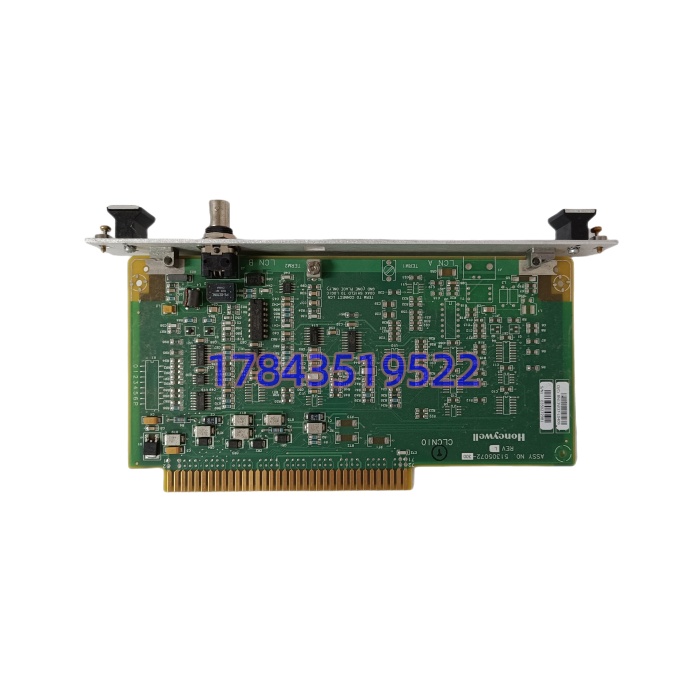

霍尼韦尔 51305072‑300 CLCN‑B 是 TDC3000/TPS DCS 系统的 LCN‑B 网络接口板卡，专门用于各类系统节点接入 LCN‑B 同轴控制网络。
该板卡负责节点与 LCN‑B 网络之间过程变量、报警、组态、诊断数据传输，前面板配置 BNC 同轴接头以及终端电阻拨码开关 TERM2。同系列还有 51305072‑200 CLCN‑A 用于 LCN‑A 网络，两块板硬件外形接近，但分别对应 A/B 两套独立 LCN 同轴网络，不可以直接互换使用。整套 TDC3000/TPS 平台早已停止生产，化工、电厂老系统发生网络板故障只能选用拆机备件替换，上机前需要核对硬件版本以及终端电阻配置。
应用场景与行业案例
前两年，南方某石化的一套老 TPS 系统，一块 CLCN‑B 通信板故障，该节点直接脱离 LCN‑B 网络，操作员站读不到该控制器的实时数据。装置不能停机，只能维持单网络运行，一旦另一路 LCN 网络再出问题，整套装置将失去监控。运维联系原厂，反馈该硬件早已停产，系统整体迁移改造周期要半年以上，装置无法承受长时间改造窗口。
这块板卡面对的工程痛点很明确：TDC3000/TPS 属于服役超过 20 年的老旧 DCS，LCN 同轴网络板一旦损坏，对应节点直接离线；A、B 双网络板不能混用，终端电阻拨码设置错误直接造成整个 LCN 网络震荡、广播风暴；原厂不再产出新品，只能依赖存量拆机备件。
典型应用场景：
- 石油化工‑TPS/ DCS 节点通信 用于控制器、UCN 网关、操作员站节点接入 LCN‑B 同轴网络，实现整套装置过程数据交互，双 LCN‑A/B 网络做冗余。
- 炼油厂‑催化、加氢装置老 DCS 系统 很多炼厂保留 TPS 系统做关键装置控制，LCN 网络板老化属于高频故障点，一旦离线，对应工段失去操作监控。
- 电力行业‑电厂老机组辅控 DCS 部分电厂仍在运行 ，CLCN‑B 故障会造成对应机柜节点掉线，报警、工艺数据全部无法上传操作员站。
- 煤化工‑老旧合成氨装置控制系统 现场机柜粉尘、温度波动大，板卡电容老化、同轴接头氧化，容易引发网络间歇性丢包、节点随机离线。
案例：某石化厂 LCN‑B 网络板紧急替换 去年春天，华南某石化合成装置 TPS 系统，其中一块 51305072‑300 CLCN‑B 报错，该控制器节点从 LCN‑B 网络脱离，仅 LCN‑A 网络正常工作。装置处于连续生产状态，不允许停车做系统迁移。
运维现场排查，确认 CLCN‑B 硬件故障。原厂无货，整体迁移周期太长。采购找到我们，我们核对板卡硬件版本，完成 LCN 网络仿真测试，备件发出。利用周末短暂停机窗口，更换板卡；拆机前完整拍下旧板 TERM2 终端电阻拨码位置，新板一比一复刻。上机后 LCN‑B 网络恢复，双网络全部在线，节点数据收发正常，装置恢复完整冗余。
