描述
产品深度介绍

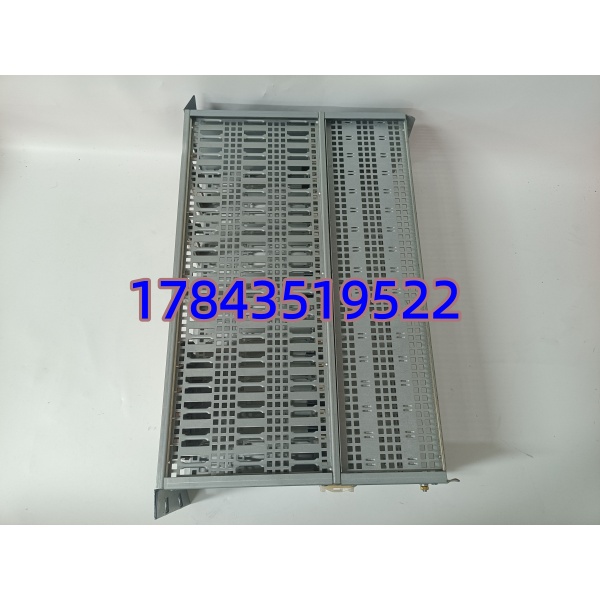

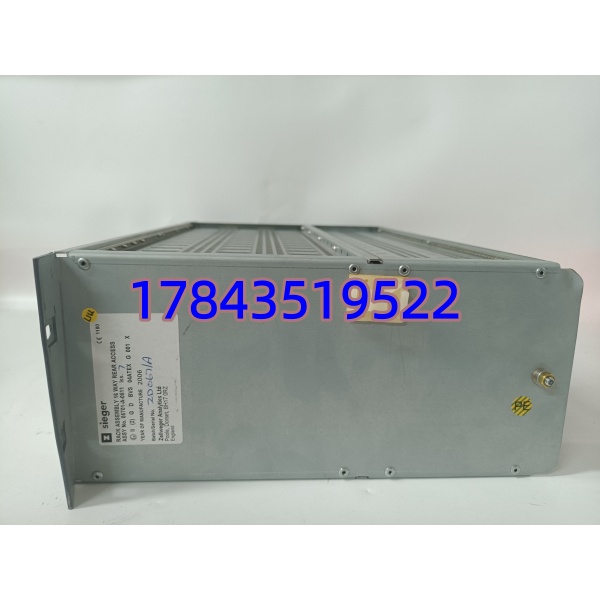

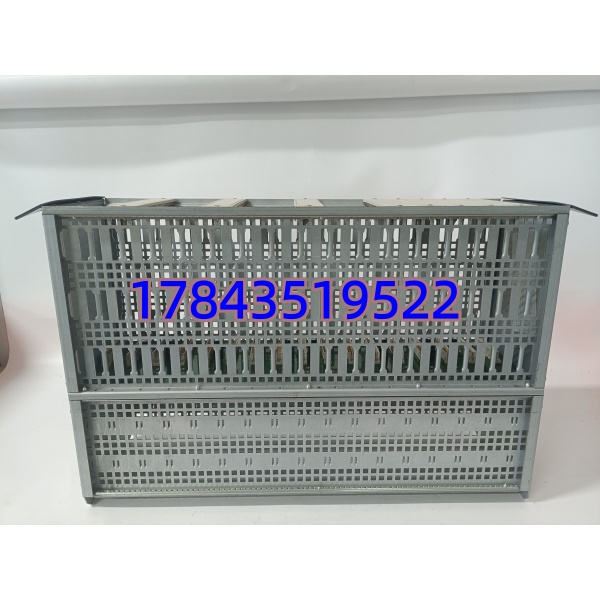

老炼化厂的 Sieger 5701 机柜里这块 05701-A-0511 机架要是变形或背板触点氧化，整排气体探测通道全掉线——它就是 Honeywell System 57 气体检测系统的骨架，托着最多 16 块单通道控制卡（催化/Pellistor 或 4-20mA），通过背板汇总 Modbus RTU 给 DCS，同时也兼容用作 Honeywell TPS 系统的 16 通道 HLAI 模拟量输入端子单元（配相应 IOP 卡）。
市面上全新原装基本绝迹，我们供的是可追溯渠道的尾货或经全面触点清洁+插卡导通测试的拆机件。说白了——买它就是为了给跑了一二十年的 Sieger 5701 或 TPS 柜续命，避免因单一机架故障导致可燃/有毒气体监测系统大面积离线。MTBF 设计值 >100,000h，现场最怕的是端子松动而非电子失效，所以到货我们附每槽导通测试记录。
关键技术规格
- 产品型号： 05701-A-0511（Sieger System 57 机架 / TPS HLAI Terminal Block 两种应用语境）
- 制造商： Honeywell (Sieger Gas Detection / Process Solutions)
- 机架格式： 标准 19 英寸 EIA 机架宽度，3U 高度 (133.35mm)，深度依配置
- 槽位容量： 17 个插槽 — 最多容纳 16 块单通道气体控制卡 + 1 块工程卡 (Engineering Card)；TPS 应用时为 16 路可插拔螺丝端子排配合 HLAI IOP
- 现场接线： 前后均可布线，接受最大 2.5 mm² 导线（端子排 Phoenix Contact 风格可插拔）
- 输入兼容： 催化燃烧式 (Wheatstone Bridge) 或标准 4-20mA（含 HART 透传——仅 TPS AI 端子形态）
- 报警/输出： 通过继电器卡或工程卡提供多级报警 (A1/A2/A3/STEL/LTEL)，Modbus RTU/ASCII 串行通讯（5701 系统）
- 供电分配： 背板向内部分配 24V DC 至各插入式通道卡（具体由 DC Input Card 提供，机架本身无内置电源）
- 工作温度： -20℃ ~ +60℃（工业级），存储 -40℃ ~ +85℃
- 湿度： 5%~95% RH 非凝露
- 材质/防护： 钢制工业机架，安装于封闭控制柜内 IP20；现场气体探测区域需独立隔爆/本安设计
- 认证兼容： 随插入模块可达 ATEX / IECEx / NEPSI / FM / CSA（机架本体为结构件）
- 物理尺寸/重量： 约 483mm(W)×133mm(H)×深 250~300mm，重约 3.5~4.1kg（空架无卡）
应用场景与行业案例
这块架子平时没人注意，真弯了或背板簧片疲劳接触不良——整排可燃气探头全报故障，安环部门立马开整改单，你猜厂长先找谁？
- 炼油厂/乙烯装置区 Sieger 5701 气体检测系统——作为 19″ 子架容纳最多 16 块催化或 4-20mA 单通道控制卡，集中管理 H2S/LEL/CO 探测通道并 Modbus 上送 DCS。
- 海上平台或 LNG 接收站——假设原设计就是 Honeywell System 57，换整架比改系统成本低得多，原位螺栓固定、插回旧卡即刻恢复。
- 大型煤化工焦炉煤气区域 TPS 过程控制柜——作 HLAI 16 通道模拟量输入端子单元，把现场温度/压力/流量变送器 4-20mA 引入控制网络（此用法需配对应 IOP 处理卡，非气体检测应用）。
- 假设您现场是十年以上老系统，后级卡件还能用但机架背板触点氧化导致间歇性通讯丢包——这种情况单独换 05701-A-0511 机架比逐张排查卡件效率高十倍。
真实感微案例：
沿海某千万吨级炼厂，大修期间 Sieger 5701 气体柜第三子架（05701-A-0511）背板 ZIF 连接器簧片因常年盐雾微腐蚀导致 6#~11# 通道时通时断，A1 报警频繁误动。原厂已停产，代理报 6 周交期。安环要求 72h 内消除隐患否则限产。业主半夜联系我们，刚好库里有一台电厂退役测试好件（经每槽金手指接触电阻 <5mΩ 校验 + 全卡插拔点亮测试），顺丰发出次日上午到。现场技术员松开四颗 M6 机柜螺栓抽出旧架、移入旧卡——注意！拆前一定给每张通道卡拍编号和槽位照片，别插错位——通电后工程卡读回全部 16 通道正常，Modbus 轮询无丢包，当天下午安环复检通过。旧架确认是两处背板簧片氧化开路，酒精喷洗无效只能更换。
