描述
产品详情

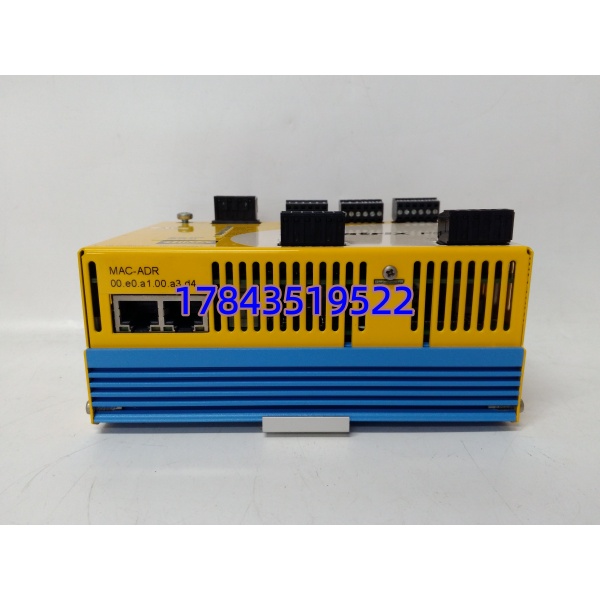

· 型号：F3 DIO 8/8 01（F3-DIO-88-01），物料号 982200425
· 品牌：HIMA（德国惠美）
· 系列：HIMatrix® F3 系列 — 安全相关数字量 I/O 模块
技术参数

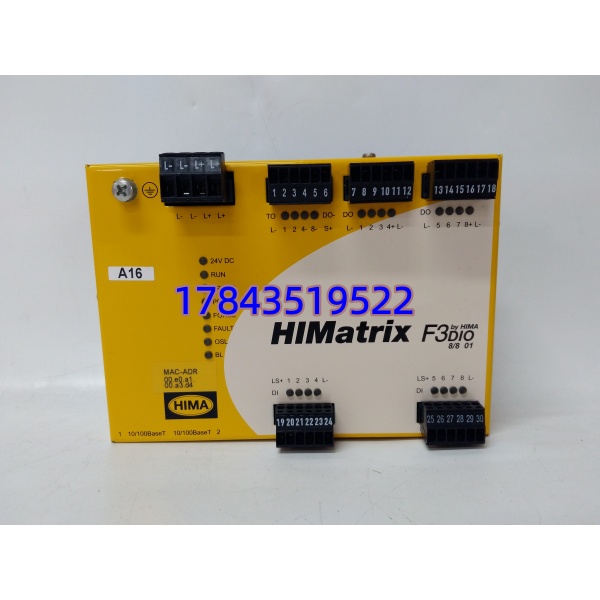

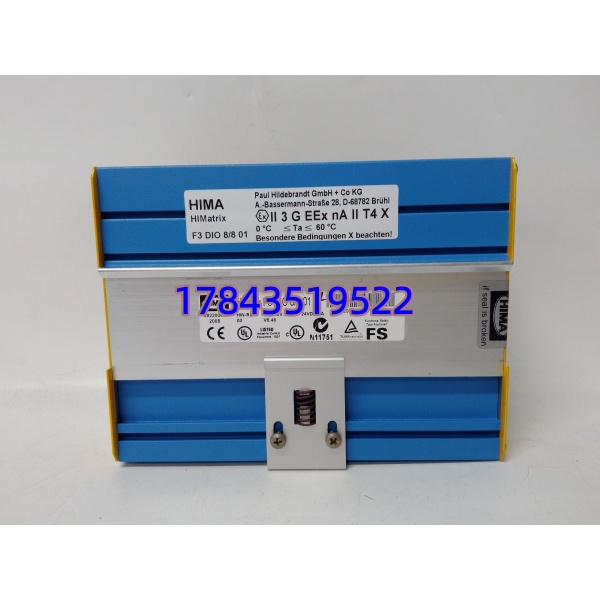

| 参数项 | 规格值 |
|---|---|
| 模块全称 | HIMA HIMatrix F3 DIO 8/8 01 |
| 订货号（Part No.） | 982200425 |
| 输入通道 | 8 × Digital Input，24 V DC（IEC 61131-2 Type 1/Type 3 兼容，干/湿接点） |
| 输入接通阈值 | ON ≥ 15 V DC，OFF ≤ 5 V DC（典型） |
| 输入电流 | 约 3–7 mA @ 24 V DC（每点） |
| 输出通道 | 8 × Digital Output，24 V DC 晶体管（源/灌依接线），含 2 路可配置脉冲输出 |
| 额定输出电流 | 0.5 A / 点，总电流受模块功耗限制（典型 ≤ 2 A 所有通道合计） |
| 短路保护 | 电子式短路/过热保护，自动恢复 |
| 安全完整性等级 | SIL 3（IEC 61508 / IEC 61511），TÜV 认证 |
| 通信/连接 | 通过 Safe Ethernet 联 HIMatrix / HIMax 控制器（ELOP II / SILworX 组态），本地无用户程序 |
| 电气隔离 | 通道组—总线—电源间 500 V AC（典型，以手册为准） |
| 供电电压 | 24 V DC（±20%），推荐安全隔离电源，典型功耗 3–6 W |
| 响应时间 | 输入 ≤ 1 ms（可配置滤波），输出 ≤ 1 ms |
| 工作温度 | 0 … +60 ℃（运行时），存储 -25 … +70 ℃ |
| 安装与防护 | 35 mm DIN 导轨（EN 60715），IP20，金属/阻燃塑料复合外壳 |
| 指示灯 | 每通道 DI/DO LED + 模块 RUN / ERR / SF 诊断 LED |
| 认证 | CE、TÜV SIL 3、cULus、ATEX/IECEx（部分区域变体，以实物标签为准） |
产品介绍
安全仪表系统（SIS/ESD）扩容时经常卡在：普通 PLC I/O 不满足 SIL 认证，单独配安全控制器又超预算。F3 DIO 8/8 01 是 HIMA HIMatrix F3 架构下的分布式安全 I/O 模块，挂 Safe Ethernet 连 HIMax/HIMatrix CPU，自身通过 TÜV SIL 3 认证，输入带线路断/短监测、输出带反馈诊断，满足 IEC 61511对 SIF 回路的硬件容错要求——这对石化、油气、造纸等有 SIL 定级要求的装置是硬门槛，普通 DI/DO 模块替代不了。
采购角度看它比单独买 SIL 认证的第三方远程 rack 便宜些，8DI+8DO 合一省柜内空间，金属壳散热好。缺点也直说：它不能脱离 HIMA 安全控制器独立跑逻辑，也没 Modbus TCP 通用口给第三方 PLC 直接扫——如果你们只是普通 MCC 控制柜想加点 DI/DO，这模块不合适，买施耐德/欧姆龙/台达普通 I/O 省一半钱。另外脉冲输出只 2 路，多路高速计数需求要看 F3 其他专用模块。
替换与升级建议
✅ 直接替换
- HIMA F3 DIO 8/8 01（982200425）←→ 同型号新件/NOS：100% 直接替换，ELOP II/SILworX 工程无需改组态，拔插更换后重新绑定节点 ID 即可，现场约 10 分钟（系统支持热诊断但建议安全停机更换 SIL I/O）。
⚠️ 软件兼容（需改配置／不同架构）
- HIMA F35 系列本地 DI/DO（F3 DI 16/ F3 DO 16 分体模块）→ 合并为 F3 DIO 8/8 01：需调整 I/O 映射（分体变混合地址区），SILworX 中重新分配 Safe Ethernet node 并下载配置，需停机下装约 30 分钟，硬件接线也要按 8DI+8DO 重新排线。
- HIMA F3 AIO 8/8 01（模拟量混 I/O）→ 不能替，通道类型不同，硬接线不兼容。
❌ 硬件不兼容
- 西门子 ET200SP/S7-1200 SM 122 DI/DO、施耐德 TM3/TM5、罗克韦尔 1769-I/O：物理接口、协议、安全认证均不同，不可互替，F3 DIO 8/8 01 只认 HIMA Safe Ethernet 帧。
- HIMA F2 系列老模块（H51q/H41q 并口背板）：F3 系列用 Safe Ethernet，老系统需加网关或升 CPU，不能直接插 F2 机架。
