描述
产品详情

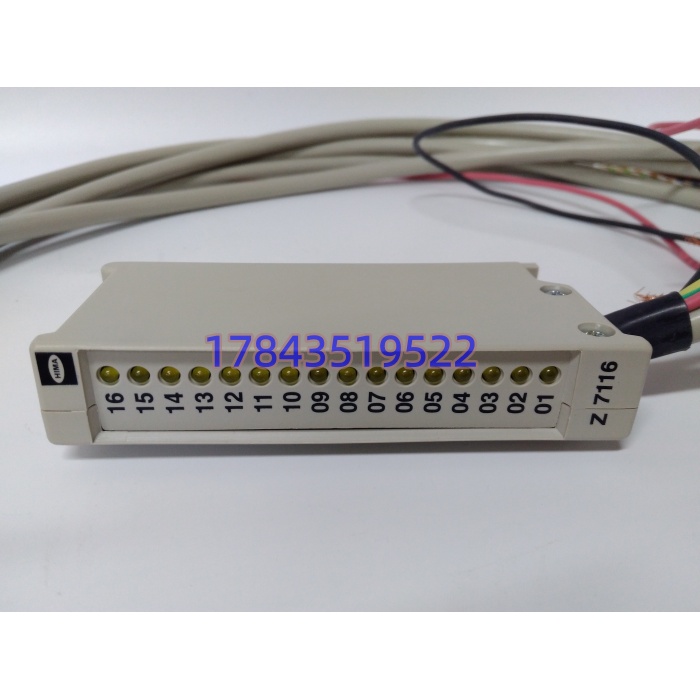

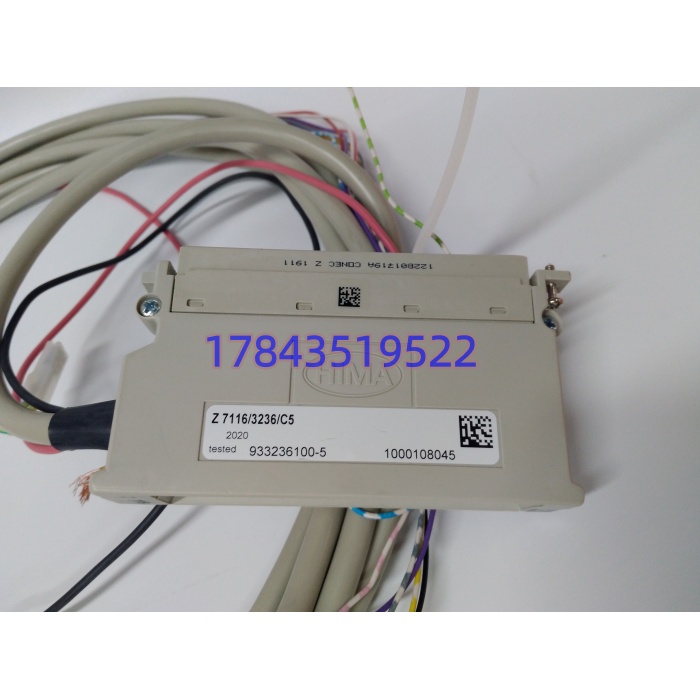

· 型号：Z7116
· 品牌：HIMA
· 系列：HIMatrix 安全仪表系统（F-Module 家族）
规格参数
| 参数项 | 规格值（以 HIMA Z7116 手册为准） |
|---|---|
| 产品定位 | HIMatrix 系统 16 通道安全数字量输入模块 |
| 安全等级 | SIL 3（IEC 61508）、AK 6（DIN V 19250）、PLe（ISO 13849） |
| 通道数 | 16 DI，软件可配干触点/湿触点（NPN/PNP 式有源） |
| 输入电压 | 标称 24 V DC，ON 检测 15–30 V，OFF 检测 0–5 V |
| 输入电流 | 典型 5 mA（限流内置） |
| 滤波时间 | 可配置 0–50 ms 去抖 |
| 隔离 | 通道↔背板光耦隔离，通道组间 500 V DC |
| 自诊断 | 开路检测（湿触点）、短路检测、通道比较、模块健康 |
| 指示 | 每通道双色 LED（绿=ON/红=fault），模块状态 LED |
| 背板通信 | HIMatrix 专有背板总线，连 F35/F30 控制器 |
| 供电 | 经背板 24 V DC（典型 4 W） |
| 安装 | HIMatrix 机架槽位（非 DIN 轨独立，需机架） |
| 尺寸重量 | 约 84×77×52 mm，0.5 kg |
| 工作温度 | 0–60 °C |
| 存储温度 | -40–85 °C |
| 湿度 | 5–95 % RH 非冷凝 |
| 防护 | IP20 柜内 |
| 认证 | TÜV、CE、UL、CSA |
| 停产状态 | 2022 年停产，市面库存/拆机流通 |
产品介绍
Z7116 是 HIMA HIMatrix 安全系统里干”把现场按钮/限位/联锁触点送进安全控制器”的 DI 模块。16 路输入每路光耦隔离，内部做通道比较和开路/短路诊断，检测到故障就把该通道导向安全态（de-energized 解释），不会”默默错”。它不跑逻辑、不输出模拟量、不转 Modbus——那些是 F35 控制器和 F8627X 通信卡干的活。跟普通 DI 卡（如 DI810）比，差异在 SIL3 认证和诊断覆盖率：普通卡断线可能只报个通道报警，Z7116 断线直接进安全状态并参与 F-CPU 的表决。
跟 Triconex 3503E 或 HIMA F3221 比，Z7116 是 HIMatrix 紧凑型平台的件，通道密度 16 点比 F3221 的 8 点密一倍，但单通道诊断粒度略粗。短板直说：离开 HIMatrix 机架（F-Module 背板）单用没意义，插不进 ABB AC800M 也不进 Rockwell 机架；市面标”ABB Z7116″的全是商家把 HIMA 件跨品牌引流，验货以铭牌 HIMA 鹰标为准。
应用场景与行业案例
凌晨被叫去石化 ESD 柜，最常见不是 F35 逻辑错，是 某通道红 LED 常亮——湿触点配置下现场限位开关接线松了，模块开路诊断触发，对应 SIF 切到安全态，操作工看到”联锁旁路”报警。这种模块坏起来分两种：一种单通道诊断可屏蔽继续跑，另一种背板通信掉站整模块离线，F35 报”F-Module missing”。
- 石化反应器 ESD 联锁：急停按钮、高液位开关、火焰探测器干触点经 进 HIMatrix F35，SIL3 回路里它是最前哨，非它不可是因为普通 DI 卡过不了 SIL3 验算。
- 油气管道阀室 F&G：气体探测器继电器输出、手动报警站按钮走 ，宽温版扛得住北方阀室 0 °C 启动。
- 钢厂连铸机安全门：双手启动按钮、光幕复位信号 16 点集中采集，PLe 认证过机械安全审核。
- 电厂辅机保护：润滑油压低、推力瓦温高接点（干触点）进 ，F35 做 2oo3 表决跳泵。
- 制药包装线安全光栅：光栅 OSSD 输出（需湿触点配）经 进 HIMatrix，ISO 13849 PLe 落地。
真实案例：前年华东某 LNG 接收站，夜班 BOG 压缩机 ESD 画面 3# 急停回路变灰。维护查 HIMatrix 机架，Slot 4 的 CH11 红 LED 常亮，F35 诊断缓冲区记”Input 11 open line, wet contact mode”。到现场看，急停按钮端子排螺丝震松，24 V 馈线断了。备件柜有同号拆机 ，先确认 F35 已将该通道强制安全态、对应 SIF 未误动跳机，断机架 24 V 电源，拔旧插新，上电 F35 自动重扫模块（HIMatrix 支持 F-Module 在线更换，但习惯断电稳妥），CH11 回绿。安全工程师说：”这卡单买不贵，但 SIL3 验算里它要是假诊断，整条 SIF 验算过不了，年检卡死比停机还麻烦。”
