描述
产品详情

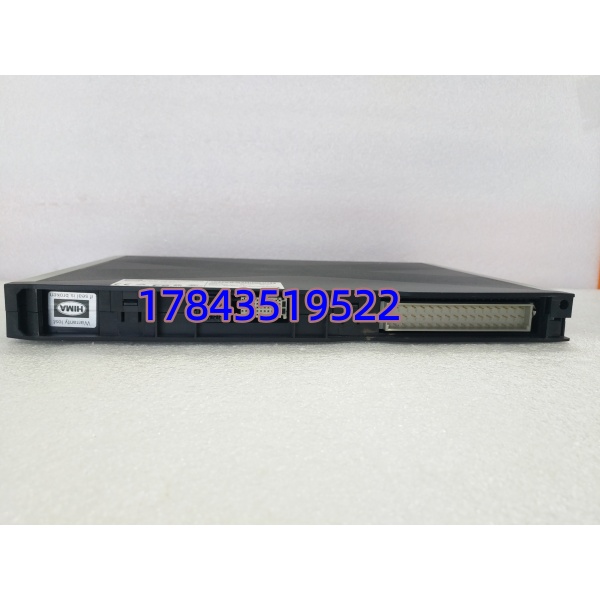

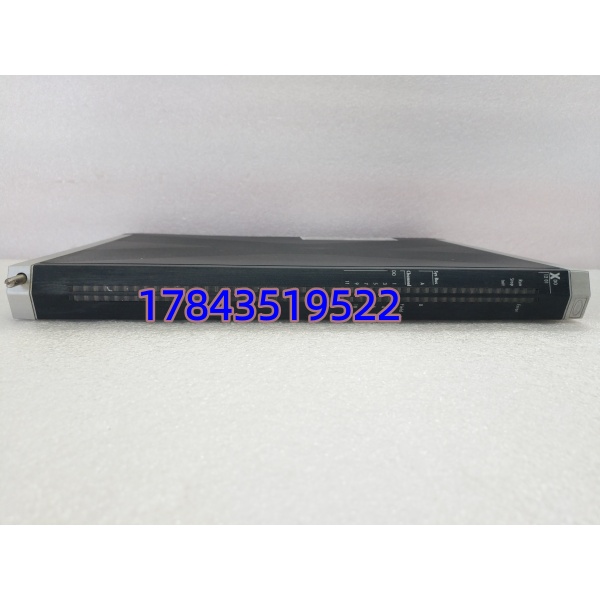

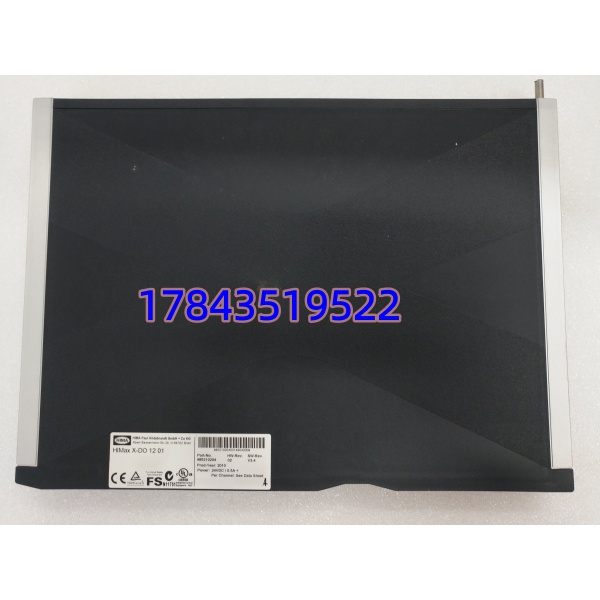

· 型号：X-DO1201
· 品牌：HIMA Paul Hildebrandt GmbH
· 系列：HIMax / HIQuad X 系列 — X-I/O Module（X-DO1201，Order No. 985210204）
规格参数
- 完整型号：X-DO1201，订货号 985210204（HIMA 部件号，部分目录标 9852102-04，Rev 依铭牌）
- 产品定位：HIMax（F-35xx）及 HIQuad X 安全系统 X-I/O 机架安装安全数字量输出模块
- 输出通道数：16 通道（通常分组为 8×2 或 4×4 组，组内共 0V / 共 +24V 依端子块接线）
- 输出类型：半导体开关（High-Side / Low-Side PNP 或 NPN 依端子块极性），无机械继电器触点
- 额定电压：24V DC（允许范围 18～30V DC，典型 24V DC 现场电源经端子块引入）
- 输出电流：额定 0.5A / 通道连续（阻性），最大 2A / 通道脉冲（依负载及分组总限流），总模块电流依版本 ≤8A～16A（需核对铭牌）
- 短路保护：每通道或每组电子限流 + 热关断自动恢复，诊断上报”Short Circuit”
- 断线检测：部分配置支持负载断线检测（需最小维持电流 > 阈值，感性负载需续流二极管）
- 安全等级：SIL 3 per IEC 61508 / IEC 61511 AK 6，EN ISO 13849-1 PL e Cat. 4
- 诊断覆盖率：>99%（短路/开路/模块内部自检），Safe Failure Fraction (SFF) > 90%
- 响应时间：Output ON/OFF ≤1 ms（信号更新周期依 X-CPU 组态，典型 10～50 ms Safety Task）
- 状态指示：每通道 Output Active LED（绿），Module OK（绿）、Fault（红）、Test/Diag LED
- 配套端子块：必须配 HIMA X-Terminal 系列端子块（如 X-TB32 / X-TB16 依机架，型号需核对），X-DO1201 本体不自带端子——端子块留住现场线，模块单独插拔
- 安装：插入 HIMax X-I/O 机架（F-35xx 本地或远程 Rack），占 1 个 X-Slot
- 通信：通过 X-Bus（机架背板）与 X-CPU 或 X-Interface 模块通信，不支持 stand-alone
- 供电：逻辑侧由机架背板 +5V 供，功率侧 24V DC 经端子块引入（需独立熔丝保护）
- 功耗：典型 3～6W（逻辑 + 驱动电路，不含负载功耗）
- 工作温度：0 ～ +60℃（控制柜内），贮存 -25 ～ +85℃
- 湿度：5% ～ 95% RH 非凝露
- 认证：TÜV SIL 3、cULus Class I Div 2 Grp A-D、ATEX / IECEx Zone 2（依证书）
- 组态软件：HIMA SILworX (Workbench) / ELOP II — Hardware Configuration 中选 X-DO1201 并分配 Order No. 985210204
产品介绍
X-DO1201 985210204 是 HIMA HIMax/HIQuad X 系列的安全数字量输出模块——它不用于普通 MCC 控制，专门驱动 ESD 跳闸电磁阀、安全继电器、跳闸按钮灯、消防喷淋预动作指示等 SIL 2/3 安全相关负载。模块内置电子限流与短路诊断，一旦现场线路短路或负载异常立刻上报 CPU 并按组态进入 Safe State（输出关断 / Last Value Hold / Forced Safe），这是普通 DO 卡做不到的。
有一点要注意：。换件时松开端子块锁紧机构、拔下模块、新模块插同一 X-Terminal 端子块基座、重新锁紧——线不动。买新模块确认是否含端子块（通常不含，除非特别注明”带新端子块包”），老端子块可复用但检查螺钉扭矩与接触面。另外 SILworX 项目中 Hardware Configuration 绑定的 Order No. 要与实物匹配（或确认 HIMA 兼容性说明允许升代），否则 Download 时报 Type Mismatch。
应用场景与行业案例
我在现场最常遇到两个问题：①ESD 电磁阀换型后 X- 某通道报”Short Circuit – Auto Recover”——新阀线圈冷态启动电流超标（>2A 尖峰）触限流，调大分组限流或分两组驱动解决；②换 X- 后对应跳闸回路不动作——端子块未完全压入卡槽（X-Terminal 需听到锁扣声），背板接触不良导致模块 PWR 灯不亮。
典型适用场景：
- 石化/海上平台 ESD 系统（HIMax F-35xx）：ESD 按钮按下→CPU 解算→X- 驱动 24V DC 跳闸电磁阀（2-way NO/NC）关紧急切断阀、停泵、泄压，SIL 3 架构保证单点故障不拒动也不误动。
- 电厂 FSSS / MFT 跳闸输出层：主燃料跳闸(MFT) 继电器线圈由 X- 驱动（经安全继电器放大或直接驱动小功率 MFT 继电器），与 DCS SOE 分离做独立 SIL 3 保护。
- 化工 Batch 安全门联锁释放：安全门解锁允许信号→X- 驱动门锁电磁铁（需续流二极管防反峰），门开时 DI 回检确认。
- Triconex + HIMA 双层 ESD（少数高端项目）：Triconex 做过程 ESD 主逻辑，HIMA 做独立 SIL 3 硬接线层——X- 专驱最终元件，与 Triconex DO 物理分离。
真实案例：南海某海上平台 HIMax F-3503 ESD 系统，X- 驱动 4 台 24V DC 紧急关断阀 solenoid（2 台/通道组）。运行第 7 年平台大修后某阀 SOL-A 报”DO Ch.5 Short Circuit – Latched Off”，量现场线路直阻 18Ω（正常），线圈标称 24V 1.1W（≈46mA）——不应触发限流。拆 X- 发现背面靠近该通道组 BGA 区域微发黄（长期热带海洋盐雾环境加速老化），换新模块插回原 X-Terminal 端子块（确认锁扣锁紧），SILworX Verify Hardware OK → Channel Test Pulse 正常 → 解除闭锁重新 Enable Output，SOL-A 动作正常。教训：海上/高湿环境 HIMax X-I/O 模块建议 5～7 年做预防性抽检或备 1:1 冷备；换 X-DO/X-DI 务必确认 X-Terminal 卡扣完全锁紧（手感”咔哒”+ 目视到位线），背板接触不良会导致整个模块不启动。
