描述
产品详情

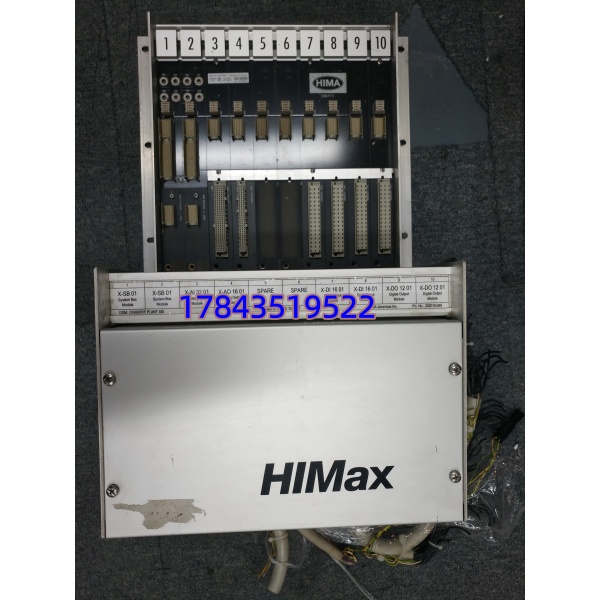

· 型号：LM002_MAX（985020002）
· 品牌：HIMA
· 系列：HIMA H41q/H51q (F 865X) Safety-Related Programmable Electronic System — Logic Module Type LM002 (MAX version)
规格参数
- 完整名称：HIMA LM002_MAX Logic Module — Safety-Related System Central Processor Carrier (P/N 985020002), compatible with H41q/H51q CPU daughter cards
- 适用系统：HIMA H41q (quad redundancy), H51q (hot standby pair), F 865X 安全系统机架
- 模块性质：中央机架 Logic Module 载板——本身不含 CPU 芯片，需插入对应安全 CPU 子卡（如 F 8650X / F 8651X 等依系统代）
- 背板总线：HIMA PES-Bus（Parallel Expansion System Bus）与 I/O 模块通讯，同步周期 ≤10ms（依配置）
- 安全等级：设计符合 IEC 61508SIL 3 / IEC 61511/ EN ISO 13849-1PL e
- 最大 I/O 容量：配合 H51q-H CPU 子卡 ≈8192 数字点或 ≈2048 模拟点（以实际组态受限）
- 冗余支持：可配双 LM002（各插 CPU 子卡）做 1:1 热备（H51q mode），切换时间 <100ms 无安全功能丢失
- 供电：由 HIMA 系统电源模块（如 F 7131 / F 7553 等）经背板供 5V DC ±5%，典型模块功耗 ≈8W（不含 CPU 子卡）
- 状态指示：RUN（绿）、ERR（红）、TEST（黄）、I/O-Bus ACT LED，子卡另带独立 LED
- 组态软件：ELOP II Factory / SILworX（依系统代），项目存于 CPU 子卡 Flash/EPROM，LM002 只提供背板映射

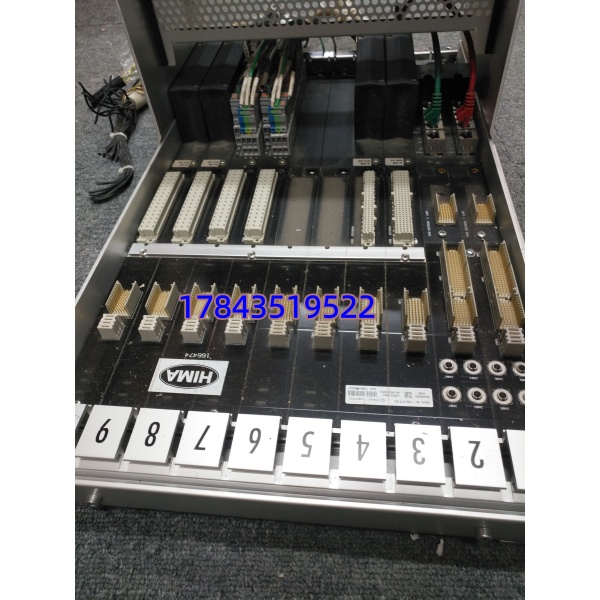

- 安装：插入 HIMA 中央机架最左 Slot 1（Controller Slot），DIN 导轨或机架导轨固定，与 I/O 模块同机架
- 工作温度：0 ～ +60℃（部分资料标 -20～+60℃ 宽温版依涂层）
- 存储温度：-40 ～ +85℃
- 湿度：5%～95% RH 无凝露
- 抗扰度：EN 61000-6-2/ EN 61000-6-4工业级，EN 50121铁路（部分版），IEC 61779可燃气体环境适用
- 认证：TÜV, DNV, ABS, GL, FM, CSA, CE（SIL 3 证书附随）
- 尺寸/重量：约 180×130×40 mm（单槽宽载板），≈0.45 kg
- 配套要求：须配对应 HIMA 安全 CPU 子卡（F 8650X / F 8652X 依 H41q/H51q 代），系统电源模块，Termination / I/O 模块
产品介绍
LM002_MAX（985020002）是 HIMA H41q/H51q 安全系统的中央逻辑模块载板——通俗说就是”插 CPU 子卡的底盘”。它本身不跑逻辑，只提供 PES 背板总线、状态 LED 和电源分配，真正执行 SIL 3 安全程序的是插在它上面的 F 8650X / F 8651X 等 CPU 子卡。配合 HIMA 专用系统电源和 I/O 机架构成完整 ESD/F&G/Trip 系统。
和早期 LM001（非 MAX 版）比，LM002_MAX 支持更大 I/O 容量、更快 PES 总线及与现代 SILworX 工程软件兼容。坦白讲现场最容易踩坑的是：LM002 载板和 CPU 子卡必须版本匹配（MAX 版载板不能混插过老非 MAX CPU 子卡，反之部分新 CPU 子卡要求 MAX 载板），买备件时务必确认原系统用的是 LM002_MAX 还是老 LM001，并核对 CPU 子卡型号。另外 LM002 不存程序——所有组态在 CPU 子卡 Flash/EPROM 里，换 LM002 载板（子卡不移）不需重组态。
应用场景与行业案例
痛点切入
我在海上平台遇过 H51q 热备系统 A 侧报” Communication Error”——查是载板背面 PES-Bus 金手指氧化（盐雾环境），CPU 子卡 F 8650X 正常。因冗余配置，B 侧接管无扰动，安排窗口在线拔出 A 侧 （含 CPU 子卡整体拔→重插经酒精清洗金手指后恢复）或整体换新 载板（CPU 子卡移植过去）。教训：安全系统机架每 3～5 年做金手指检查/清洁，盐雾区更要勤。
典型场景
- 油气田海上平台 / 陆上终端 — ESD（紧急停车）、F&G（火气）SIL 3 逻辑执行，非它不可因 TÜV 认证 SIL 3 架构要求原厂兼容载板+CPU 子卡
- 炼化装置反应区 — 超驰保护、高高压联锁，与 Triconex/ICS Triplex 同级竞争但在欧洲项目偏好 HIMA
- 化工聚合装置 — 批次安全联锁 + 允许启动条件逻辑，HIMA H51q 热备架构保证无单点失效
- 电厂燃机辅机保护 — 与 Mark VIe 分开独立 SIS 层，LM002_MAX 做汽轮机 ETS / FSSS 硬逻辑
- 老 HIMA F 865 系统升级 — 保留 I/O 机架及接线，升级 LM001→LM002_MAX + 新 CPU 子卡获更大容量与 SILworX 支持
真实案例
某 LNG 接收站年度 SIL 验证，发现 B 侧 H51q 冗余对 LM002_MAX 上 ERR LED 微闪（POST 报 Backplane Parity Warning——金手指轻微氧化无功能影响）。因 A 侧正常且冗余，安排低负荷窗口在线更换 B 侧：确认 B 侧为 Standby → 断 B 侧系统电源小开关 → 拔出 LM002_MAX + F 8650X CPU 子卡整体（记插槽位置！）→ 将 CPU 子卡移植到新 LM002_MAX 载板（静电防护！）→ 插回机架 → 上电约 30 秒 Standby LED 亮，A↔B Sync OK，验证 I/O 全扫描 Green。老师说：CPU 子卡别轻易换， 载板氧化是主因——移植 CPU 子卡可省重下装（NVRAM 跟子卡走）。
