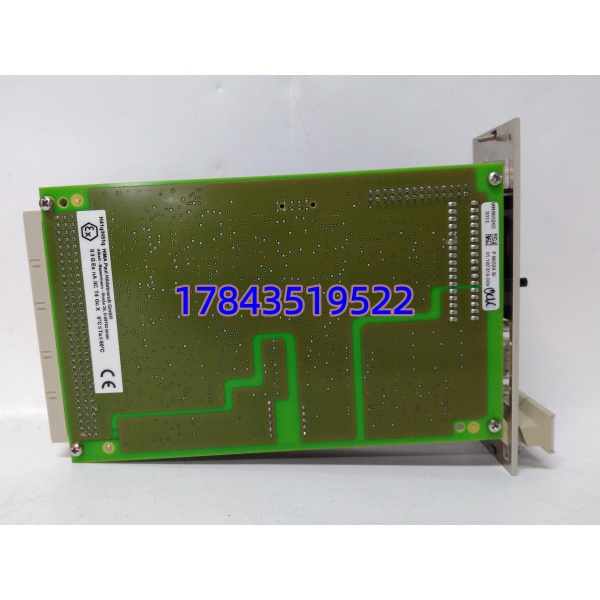

产品详情
· 型号：F8652X（订货号 984865265）
· 品牌：HIMA（德国）
· 系列：HIMax / HIQuad H41q 系列中央模块
技术参数
- 制造商：HIMA Paul Hildebrandt GmbH
- 产品名称：Central Module（安全中央处理模块）
- 订货号（Article No.）：984865265（市场通称 F8652X）
- 适用系统：HIMax / HIQuad H41q-MS、-HS、-HRS；HIQuad H51q（部分固件需 V7.0-8 以上）

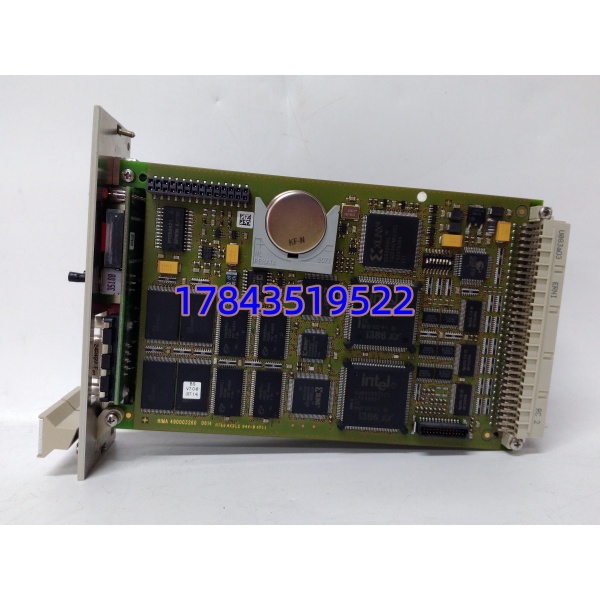

- 处理器：双时钟同步 32-bit Intel 386EX @25 MHz（1oo2 比较架构）
- 存储器：OS Flash-EPROM 1 MB｜用户程序 Flash-EPROM 1 MB｜数据 SRAM 1 MB（部分资料标 512KB+512KB 组合，依固件版本）
- 安全等级：SIL 3 per IEC 61508/ IEC 61511；Cat. 4 / PL e per EN ISO 13849-1；TÜV certified
- 串行接口：2× RS-485（电隔离，支持 Modbus RTU/专有 HIMA 总线，站号 1–31）
- 以太网接口：1× 10/100Base-TX（部分批次支持 SafeEthernet / Modbus TCP via 附加配置或 F8627X 搭档）
- 附加串口：2× RS-232（用于调试/连接编程终端）

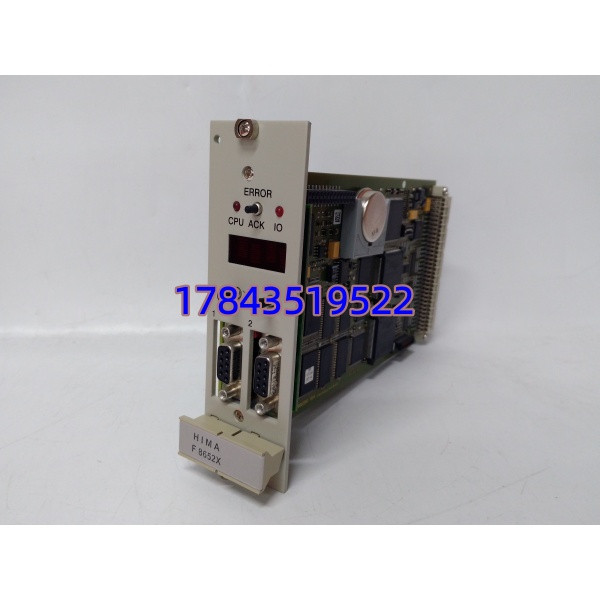

- 人机指示：四位字母数字矩阵显示 + RUN/ERR LED + 两位拨码开关（详细故障码查阅）+ ACK 复位按钮
- 看门狗：安全相关硬件看门狗，24V 输出负载able ≤500mA，短路保护
- 供电方式：通过 HIMA 机架背板取电（系统 5V + 辅助 24V DC 来自 PS 电源模块），典型整机功耗约 10–15W
- 机架占用：8 SU（标准欧洲卡尺寸，插 H41q/H51q 机架指定 CPU 槽位）
- 后备电池：CR 2477N（HIMA P/N 44 0000018），数据保持约 1000 天@25℃，建议每 6 年更换
- 工作温度：0℃ ～ +60℃（存储 -25～+70℃）
- 防护等级：IP20（控制柜内安装）
- 认证：CE、TÜV SIL 3、cULus、FM、ATEX/IECEx Zone 2（非本安，适用于经隔离栅的非防爆区或安全侧）
- 编程软件：ELOP II Factory（经典 H41q/H51q 项目）或 SILworX（新项目/HIMax 平台，需检查 OS 版本兼容性）
产品介绍
某个炼化项目 ESD 改造里碰到过——原系统 F8650X 老化频繁报内部 RAM 校验错，HAZOP 审查要求升级但保留机架和 I/O 分布。F8652X 正是这个场景下的直系迭代：双 32-bit 微处理器以 1oo2 架构同步运行并交叉比对结果，任何单点硬件故障触发安全态且面板上直接出四位故障码，不用猜。它插进 H41q/H51q 机架占用 8SU，背板取电，通过以太网或 RS-485 把安全数据送 DCS（常见连 Emerson DeltaV、Honeywell Experion、Siemens PCS 7），本地四位数码管在机柜间断电状态下也能看 CPU 状态码——这点老师傅很喜欢，省得抱着笔记本进柜。
商业层面的卖点就两条：一是 TÜV SIL 3 认证让 SIL 验算一次过（SRS 文件里直接引用 HIMA FMEDA 报告），二是老机架基本不用动，只升 CPU 和 OS——比整体换 HIMax 新机架省大几万。必须提醒局限：F8652X 本身不含 PROFIBUS DP 主站口，如原系统用 Profibus 连第三方从站通常需配 F8627X/F8628X 通信子卡；另外 ELOP II 工程文件从 F8650X→F8652X 迁移时需 OS 版本匹配检查，直接覆盖下载可能启不来。
替换与升级建议
✅ 直接替换
- F8652 / F8652A / F8652E（同外形同引脚分配）——F8652X 是此系列增强版，内存更大、诊断更强。严格来说需确认机架上 OS（BS41q/51q V7.0-8 05.31 以上推荐），工程文件重新编译下装后可 1:1 替换原 F8652/E 槽位。
⚠️ 软件兼容（需核对版本/可能重组态）
- F8650X / F8650E（上一代 HIQuad 中央模块）——物理同机架可插，但 固件架构不同，ELOP II 项目通常需版本迁移（部分旧项目可导入转换），I/O 组态和通信参数需复核。工作量约 0.5～1 人天，不建议现场紧急时盲目互换。
- HIMax X-Cell 系列新型 CPU（如 F8657 等）——向上平台升级，需换机架与背板电源，属整体系统升级方案，非原位替换。
❌ 硬件不兼容
- F8627X / F8628X 通信模块——这些是挂在 CPU 旁的以太网/现场总线子卡，不是 CPU，物理与功能均不可替 。
- 普通 PLC CPU（S7-400H、ControlLogix 等）——无 SIL 3 认证 1oo2 比较架构及 HIMA 安全 FB 库，SIF 回路中严禁替用。
