产品深度介绍

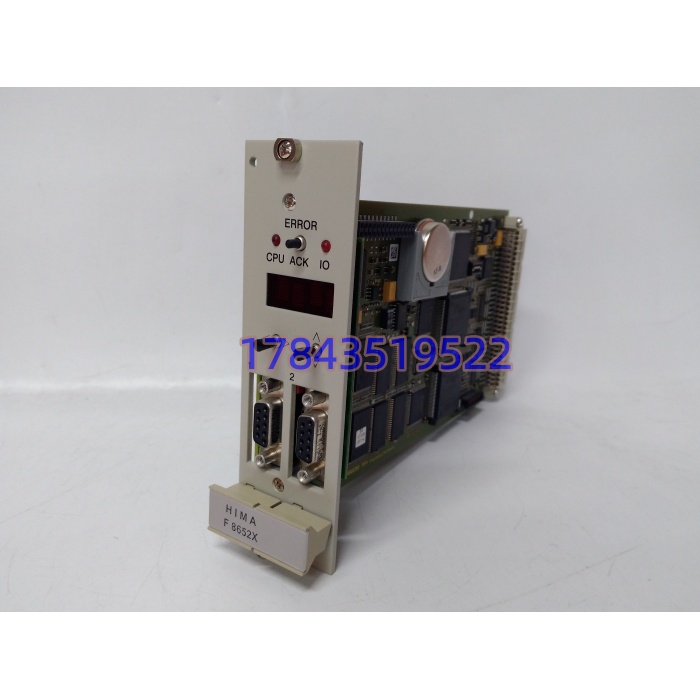

老炼厂 ESD 机柜里 H41q 机架 Slot 1/2 插一对 F8652X，主 CPU 算到一半看门狗咬住复位——这种故障最后查到是板载 SRAM 保持电池漏液腐蚀焊盘。F8652X 不是普通 PLC 的 CPU，是 HIMA 在 386EX 时代做的 1oo2D 安全处理器：两块 Intel 386EX 跑同一份代码，结果互比，不一致就导向安全（输出冻结或去励磁）；1MB SRAM 存运行时变量，1MB Flash 存 OS 和应用程序，板载 3.6V 锂包保断电数据。H41q/H51q 这套架构从 1990s 末定型，HIMax 出来后逐步退市，但国内存量 ESD 机柜还有上千套在跑，同型号换上去 ELOP II 读 EEPROM 配置自动继承，不用重编译、不用重下装。
采购价值一句话：它贵在”1oo2D 双核锁步的确定性”。x86 工业 PC 跑安全逻辑是靠软件冗余，386EX 这种是硬件级双核同时取指执行、每条指令结果比对，单核位翻转 100% 被揪出。我们拆机件入库筛选用 H41q 原厂机架+配套 I/O 卡搭台，ELOP II 下装标准 ESD 逻辑（2oo3 压力开关联锁+延时），人为拔掉 CPU A 的 5V 背板电看 CPU B 无缝接管（实测切换 <50ms 且输出无抖动），连续烤机 72 小时看 SRAM 误码和电池电压（<3.0V 换电池），早期失效筛出率约 3%。比 HIMA 原厂停售后走 HIMax 整柜替换（一台 H41q 机柜换 HIMax 连施工带停机七位数）省下的不是模块差价，是老装置”不动底盘只换 CPU”的窗口期红利。
关键技术规格

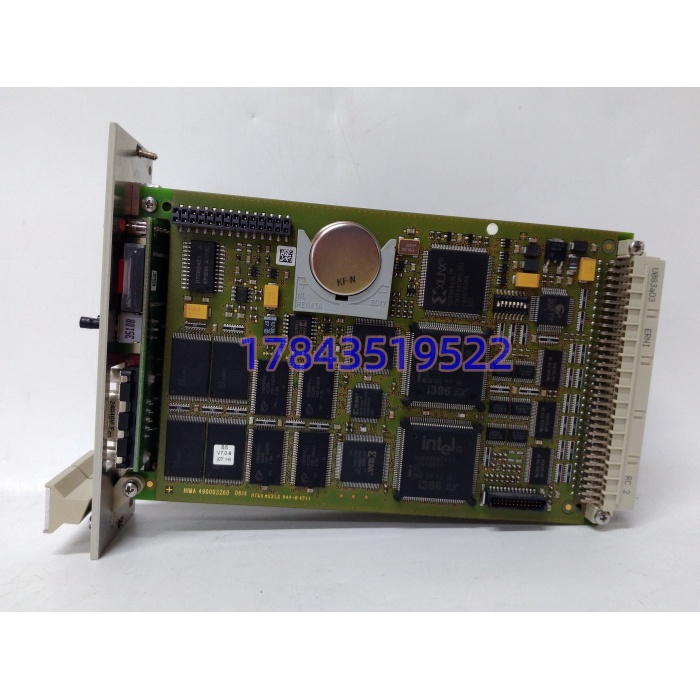

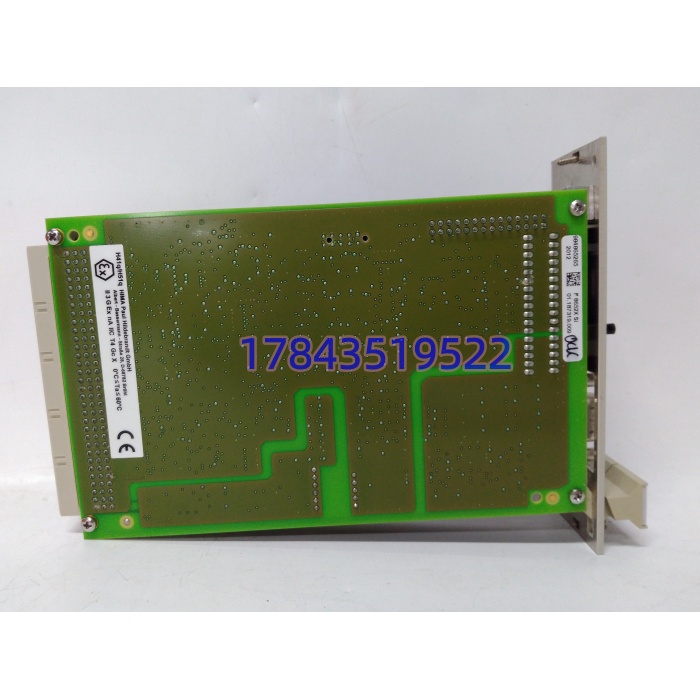

| 参数项 | 典型值/说明 |
|---|---|
| 产品类别 | H41q/H51等安全控制器中央处理模块（Safety CPU） |
| 部件号 | F8652X（商业型号）；984865202（HIMA 物料主索引，下单以此为准） |
| 处理器 | 双 Intel 386EX 32位，25MHz，1oo2D 锁步架构（两核同步取指执行，结果比对） |
| 存储器 | 1MB SRAM（运行时变量，电池保持）+ 1MB Flash（OS）+ 1MB Flash（应用），双份镜像 |
| 数据保持 | 板载 3.6V 锂包（典型 CR17335 或等效），保持时间 5-10 年，低电压报警 |
| 通信接口 | 2×RS-485（电气隔离 500V），用于 HIMA 安全总线（HIBUS）连接 I/O 站；可选扩展安全以太网子卡 |
| 冗余方式 | 1oo2D 双机热备（两片 F8652X 配对），单 CPU 故障无扰动切换，导向安全状态 |
| 安全等级 | IEC 61508 SIL 3 / IEC 61511，PFDavg <10⁻⁵，TÜV 认证 |
| 响应时间 | 逻辑扫描周期依程序规模，典型 10-50ms（不含 I/O 传输） |
| 供电 | 背板 5VDC（典型 1.5A），无外接 24V 端子；电池为 SRAM 专用 |
| 看门狗 | 硬件看门狗+软件看门狗双层，超时强制输出导向安全（去励磁/冻结） |
| 诊断功能 | 前面板 LED：RUN/STOP/ERR/CPU A/CPU B/COM；内部自诊断覆盖 CPU/内存/通信/电池 |
| 热插拔 | H41q 运行下不支持带电插拔 CPU（会触发冗余对切换），需先切备机或停机更换 |
| 工作温度 | -20~+60℃（运行），-40~+85℃（存储） |
| 湿度 | 5-95% RH 无凝露 |
| 安装 | H41q/H51q 机架专用 CPU 槽（Slot 1 主 / Slot 2 备），导轨导向+面板锁紧 |
| 尺寸重量 | 约 233×160×25mm（3U 卡），0.5-0.7kg |
| 认证 | TÜV / CE / UL / CSA / ATEX（依配置） |
| 停产状态 | HIMax 替代架构下 F8652X 列 Mature，原厂 Last Buy 已过，渠道流通为主 |
应用场景与行业案例
“这 CPU 平时两盏 RUN 灯齐绿没人瞅，真到乙烯装置超压该切进料阀没切，安全总监第一句是’H41q 死机了’，最后查到是板载电池漏液把 SRAM 焊盘蚀断——这种锅 F8652X 背过不止一次。”
- 乙烯裂解装置 ESD：H41q 机柜里一对 管 200 路压力/温度开关 2oo3 投票，裂解炉出口温度超 850℃ 时 35ms 内切断进料和燃料气，比 DCS 回路省掉 150ms 通信延迟。
- 海上平台火气系统：H51q 冗余对跑 F&G 逻辑，生活楼 24 个烟感+16 个火焰探测器经 HIBUS 进 ，双 386EX 锁步确保单核受电磁干扰不误动，审图员看 SIL3 标直接签。
- 锅炉 BMS 安全点火： 管主燃烧器点火顺序、火焰丧失保护、MFT 主燃料跳闸，1oo2D 架构下单 CPU 看门狗超时立即去励磁切断所有燃料阀，符合 NFPA 85。
- 长输管线站场 ESD：偏远阀室 H41q 紧凑配置， 吃太阳能 24VDC 经 DC-DC 转 5V，管线路破断检测+阀门回讯，Safe 逻辑在阀室本地完成，不用回中心 SCADA。
- 电厂 500kV 主变非电量保护：瓦斯/油温/压力释放经 做 SIL3 联锁，信号传输延迟 <15ms，比非电量保护继电器硬接线多一层诊断。
微案例：2023 年 7 月，东北某乙烯厂#1 裂解炉月度 ESD 联调，模拟出口温度 860℃ 超限，进料阀未切断（超时 300ms）。旧 （Slot 1）拆下，板载锂包漏液，SRAM 第 0x3C00 扇区腐蚀开路，双核比对时发现 CPU A 读变量与 CPU B 不一致，系统导向安全冻结输出——但冻结的是”上次正常状态”，导致切断指令没发出。库存翻出 2015 年 HIMA 原厂密封件（984865202，New Surplus），旧件拔前用手机拍了机架槽位、CPU A/B 拨码、HIBUS 终端电阻位置，新件插回、5V 上电、ELOP II 读 EEPROM 配置自动继承、双 RUN 灯齐绿、模拟超温→进料阀切断 31ms，全程 24 分钟。仪表主任原话：”这卡标价 1.1 万我嫌狠，真裂解炉超温没切进料，一次事故够买全厂二十年的备件。”
