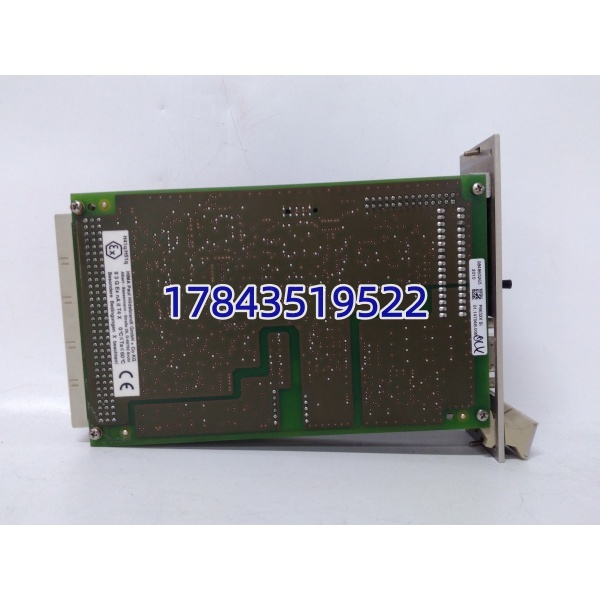

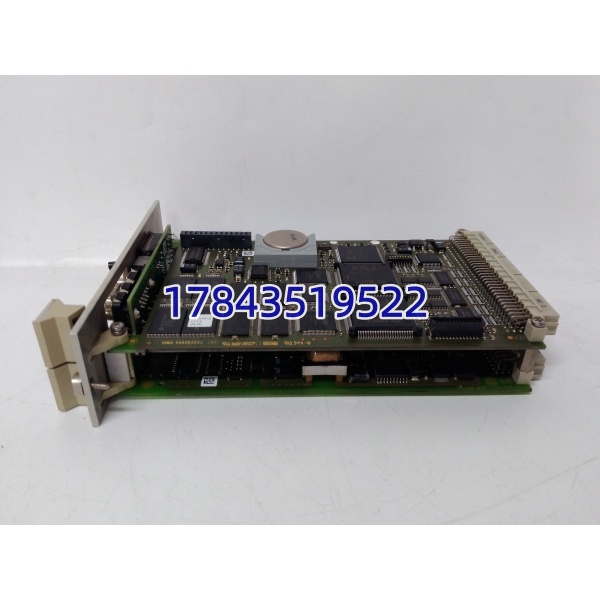

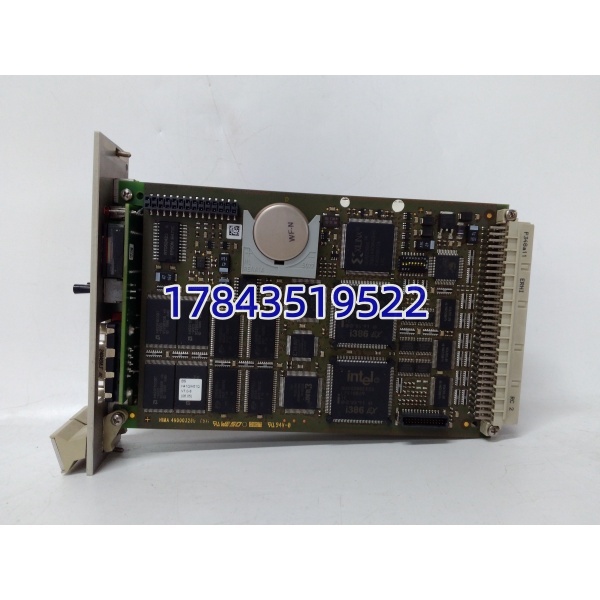

· 型号：F8652X（CPU / Communication Processor Module for HIMax / H51q）
· 品牌：HIMA（Germany，现施耐德电气旗下）
· 系列：HIMax / H51q (HIQuad X) Safety Instrumented System
规格参数
- 模块名称：F8652X — HIMax Central Processing Unit with integrated Communication Interfaces
- 订货号（Article No.）：984865202（标准版，带三防涂层常见标 984865202C 等）
- 适用系统：HIMA HIMax、H51q（HIQuad X）SIS/ESD 系统中央机架（通常插中央机架 Slot 1；扩展/冗余 CPU 插 Slot 2）
- 处理器架构：TMR（Triple Modular Redundant）内部三通道表决，安全相关逻辑以 2oo3 或 1oo2 配置运行
- 安全认证：IEC 61508SIL 3、EN ISO 13849PL e、AK6 (DIN V 19250)，PFHd < 1×10⁻⁹ /h
- 程序存储器：非易失 Flash（存储安全应用、配置），典型支持 ≥ 16 MB 用户程序（依固件版本）
- 扫描周期：最小安全程序周期 20–50 ms（可组态多任务优先级），最快 I/O 更新 ≤ 20 ms
- 通信接口（板上集成）：
- 2 × 10/100Base-TX Ethernet（RJ45，Port A / Port B），支持冗余 A/B 网络、Modbus TCP Server、HIMA SIS Protocol、OPC (via SIS Server)
- 1 × Service/Diagnostic 串口（RS-232 或 Mini-USB 依版本，用于本地连接 ELOP II Factory）
- 扩展总线：连接本地 I/O 机架（F6217/F3236/F7553 等）及远程 RIO 光纤链路
- 扩展槽：部分版本带子板接口（插 F8621A 等 Profibus DP 主站子卡或 F8650 系列扩展通讯）
- 外部存储：SD 卡插槽（用于程序备份/恢复、事件记录、固件更新）
- 背板供电：24 V DC（标称 18–30 V），典型功耗 8–15 W（依配置/I/O 负荷）
- 状态指示：RUN（绿）、STOP（黄）、FAULT（红）、ETH A/B Link/Act、I/O Active LED
- 热备支持：1oo2 控制器冗余（两台 F8652X 通过 Ethernet 或光纤同步，无外部热备模块）
- 编程软件：ELOP II Factory (V5.x+ 支持 F8652X)，SIS logic 按 SRS 开发、校验、认证下载
- 工作温度：0 ℃ ～ +60 ℃（部分宽温标 -20～+60℃ 需确认），存储 -40～+85℃
- 防护等级：IP20（柜内安装）
- 认证/EMC：CE、cULus、ATEX/IECEx Zone 2（需整体评估）、IEC 61326
- 物理：HIMax 中央机架标准模块尺寸（单槽宽 ≈ 30 mm），带锁定手柄
产品介绍
是 HIMA HIMax SIS 的”大脑”——它跑经 TÜV 认证的 SIL 3 安全应用（ESD 跳闸逻辑、PSD 因果矩阵、火焰/气体联锁、过速保护等），内部 TMR 三通道硬件表决确保单点故障不导致错误跳闸或拒动。板上双 Ethernet 口可直接连 Plant LAN（Modbus TCP 读 SIS 状态/报警）和 SIS Engineering LAN（ELOP II 下装/诊断），也可通过子板扩 Profibus DP 主站去第三方设备。支持 1oo2 热备——两台 同步，主 CPU 故障自动无扰切换（Switchover time < 50 ms 典型）。
坦白讲 SIS CPU 故障概率极低（比我见过的 VPWR 和 I/O 卡低得多），但人为操作风险高：换 CPU 后忘下装程序、SD 卡程序版本与工程文件不一致、Firmware 版本低于工程最低要求——这三类占现场”新 CPU 不 RUN”的 90%。我的习惯：换前确认同 Firmware 版本→插模块→先读模块信息（ELOP II → Online → Read Module）→从 SD 卡或工程师站下载应用→核对 SIS 变量初值→最后投 AUTO/MONITOR。绝不先拔旧卡删备份。
应用场景与行业案例
SIS 里最怕的是：大修完下载程序后忘了把钥匙开到 RUN（或 SIS 在 MONITOR 模式没切 AUTO），开车时 ESD 不动作—— 前面板钥匙开关键有三个位置 STOP / MONITOR / RUN（有的带密码保护），MONITOR 只执行诊断不输出跳闸。这经常被忽视。
典型场景：
- 炼化装置 ESD 一级/二级关断： 执行 Cause & Effect 矩阵（火焰探测+压力开+手动 PB → 关井/关进料/放空），通过 F6217 AI 和 F3236 DI 采集，驱动 F8650A/O 或 F7553 通信去 TREG 端子板跳电磁阀。
- 海上平台火气+ESD 共用 SIS：单 HIMax 机架配 CPU，双 Ethernet 分别接平台 LAN 和 SIS 工程师站，Modbus TCP 送火气/关断状态去 DCS 做总貌显示。
- LNG 接收站 BOG 压缩机 SIS： 做 SIL 3 超速/振动联锁主机，通过远程 I/O (F-RIO) 光纤链接压缩机区 DI/AI，中央机架保留。
- 电厂 FSSS 辅机保护升级：替代旧 Triconex 或 H41q， + F6217/F3236 实现 MFT 关联信号 SIL 3 联锁。
真实案例：某炼厂加氢裂化装置 HIMax SIS（ ×1 单 CPU 配双 I/O 机架），大修后开车前做 ESD 回路试验发现 SIS 在 MONITOR 模式——工程师下载完程序钥匙忘旋到 RUN，当场旋至 RUN 绿灯亮、各 DI/AI 回显正常。另一次同型装置 因柜内加湿器漏水渗入导致 ETH B 口腐蚀，RUN 灯仍亮但 B 网断连（A 网正常 SIS 运行不受影响）。计划停机换 （备件 984865202C 带涂层），ELOP II 在线读序列号→从 SD 卡重装应用（同版）→RUN 亮→验证 I/O 通信正常。保运说：”SIS CPU 很少坏，但换完一定要确认下载程序+钥匙在 RUN——这两步漏一个白换。”
